Đấu nối BMS sai thứ tự là nguyên nhân số một gây cháy MOSFET và hỏng pack pin ngay lần đầu cấp nguồn. BMS (Battery Management System) là mạch bảo vệ trung tâm của mọi pack pin lưu trữ điện năng lượng mặt trời, chịu trách nhiệm giám sát quá sạc, quá xả, quá dòng và quá nhiệt cho từng cell. Người lắp ráp pack pin LiFePO4 lần đầu thường mắc một trong năm lỗi đấu nối cơ bản, và hậu quả không thể hoàn tác.
Bài này dành cho kỹ thuật viên lắp ráp pack pin và nhà đầu tư điện mặt trời tự làm. Tôi sẽ đi qua toàn bộ quy trình vật lý: sơ đồ đấu nối, thứ tự đấu dây balance từ B0 đến B16, cổng main P+/P-/C-, cảm biến nhiệt, giao tiếp RS485 với inverter, và checklist kiểm tra cuối. Phần cài đặt thông số trên app BMS JK được tách riêng thành bài chuyên biệt để tránh trùng lặp.
Chuẩn Bị Trước Khi Đấu Nối BMS
Cần năm nhóm thứ sẵn sàng trước khi chạm tay vào dây. Thiếu bất kỳ thứ nào có thể dẫn đến sự cố không thể sửa lại được.
Dụng cụ bắt buộc:
Đồng hồ vạn năng (multimeter): Dùng để đo điện áp từng cell trước khi đấu, kiểm tra cực tính, xác nhận điện áp tại từng chân balance sau khi đấu xong. Không có đồng hồ vạn năng thì không nên bắt đầu.
Crimping tool và đầu cốt: Dây balance phải được bấm cốt, không hàn. Mối hàn trên dây balance tạo điểm tiếp xúc không đều, gây sụt áp nhỏ nhưng đủ để BMS đọc sai điện áp cell theo thời gian.
Tua vít cách điện: Pack pin LiFePO4 48V có thể cấp dòng ngắn mạch từ 500A đến hơn 1000A tùy dung lượng. Tua vít không cách điện chạm vào terminal là rủi ro thật.
Băng keo điện và ống co nhiệt: Bọc mọi mối nối dây balance sau khi đấu xong.
Vật tư cần kiểm tra trước:
Dây balance: Tiết diện AWG 28 đến AWG 22 là đủ, vì dây balance chỉ mang tín hiệu điện áp, dòng qua đây dưới 10mA. Dây quá to gây khó đấu connector, dây quá nhỏ dễ đứt khi lắp.
Dây main: AWG 4 trở lên cho BMS 100A, AWG 1/0 trở lên cho BMS 200A. Tiết diện dây main quyết định nhiệt độ vận hành của toàn hệ thống.
Fuse main: Giá trị bằng 1,25 lần dòng danh định BMS. BMS 200A cần fuse 250A.
Kiểm tra cell pack trước khi đấu: Đo điện áp tổng pack và điện áp từng cell. Cell LiFePO4 cần ở mức từ 3,0V trở lên để BMS nhận diện đúng. Cell nào dưới 2,5V cần kích cell pin lithium bị kiệt trước khi đưa vào pack.
Nguyên tắc an toàn số một: Chưa đấu dây main P+/P- cho đến khi đấu xong toàn bộ dây balance và kiểm tra điện áp từng chân. Đây không phải khuyến nghị, đây là điều kiện bắt buộc.
Hiểu Sơ Đồ Đấu Nối BMS Trước Khi Cầm Dây
BMS có ba nhóm cổng hoạt động độc lập về vật lý nhưng liên kết về logic bảo vệ: cổng pack (nối vào cell), cổng tải (nối ra inverter), và cổng balance (đọc điện áp từng cell). Hiểu đúng ba nhóm này giúp bạn không nhầm lẫn khi nhìn vào PCB thực tế.

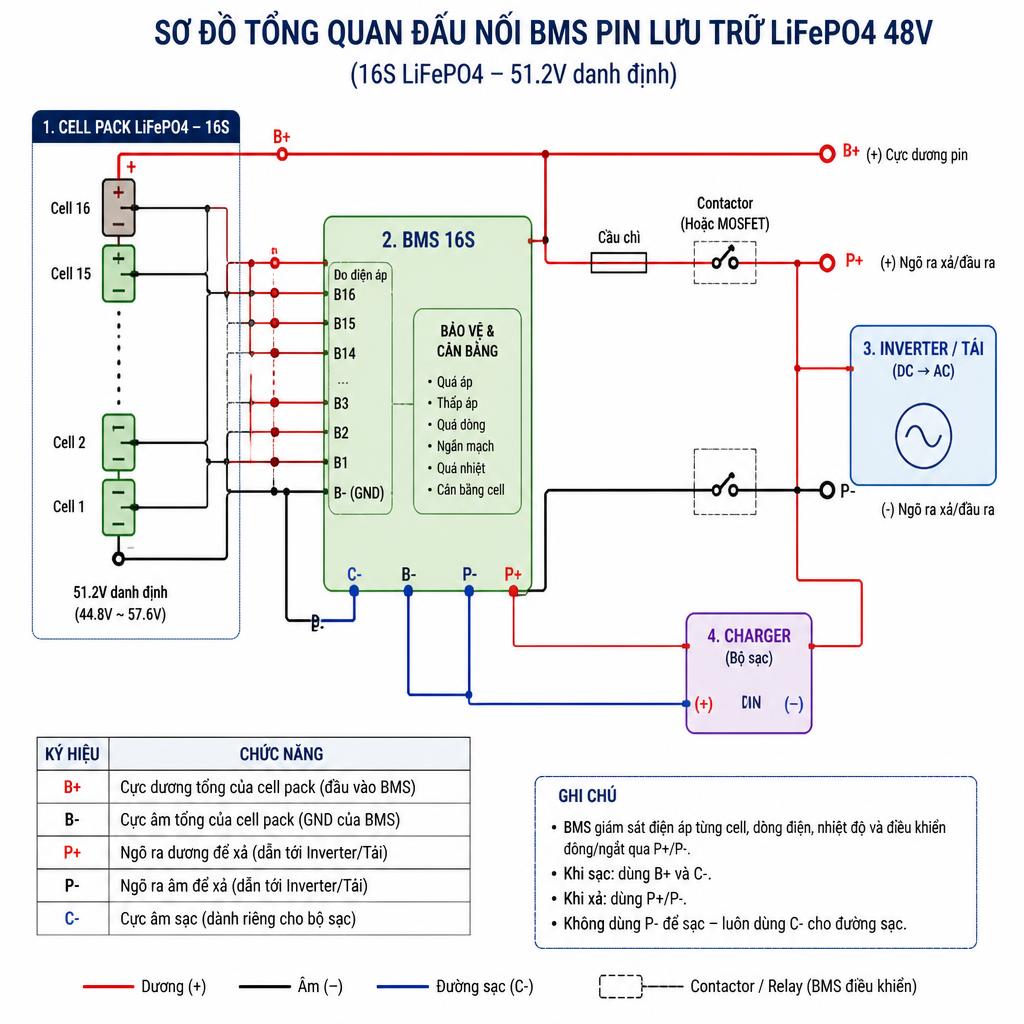

Sơ đồ block cơ bản của một hệ BMS common-port như sau:
[Cell Pack B+] → [Cổng B+ BMS] → [MOSFET bên trong] → [Cổng P+ BMS] → [Inverter/Tải +]
[Cell Pack B-] → [Cổng B- BMS] → [MOSFET bên trong] → [Cổng P- BMS] → [Inverter/Tải -]
[Dây balance B0…Bn] → [Connector balance BMS] → [IC đo điện áp cell]
Dây balance chỉ mang tín hiệu điện áp, dòng qua đây dưới 10mA. Dây main mang toàn bộ dòng tải, có thể lên đến hàng trăm ampe. Hai nhóm dây này không được nhầm lẫn về tiết diện lẫn điểm đấu.
Ký hiệu trên PCB BMS: B0 là điểm âm tổng pack, B1 là điểm nối giữa cell 1 và cell 2, B16 là điểm dương tổng pack với pack 16S. Với pack 8S thì Bn_max là B8, với pack 24S thì là B24.
Để hiểu đầy đủ hơn về vai trò của BMS trong hệ thống, tham khảo bài BMS là gì và nguyên lý hoạt động. Còn sơ đồ tổng hệ thống bao gồm inverter, solar và pin lưu trữ được trình bày trong bài sơ đồ đấu nối pin lưu trữ năng lượng mặt trời.
BMS Common Port Và Separate Port Khác Nhau Ở Điểm Nào
Common port và separate port khác nhau ở chỗ: common port dùng chung cổng P- cho cả sạc lẫn xả, còn separate port có cổng C- riêng cho bộ sạc.
Với common port (phổ biến trên JK BMS dòng JK-B2A8S20P, JK-B2A24S15P): bộ sạc và inverter đều nối vào P+/P-. BMS ngắt cả sạc lẫn xả khi kích bảo vệ. Cách xác nhận: đếm cổng main trên PCB, nếu chỉ có B+, B-, P+, P- thì là common port.
Với separate port: có thêm cổng C- tách riêng cho charger. BMS có thể ngắt sạc mà không ngắt xả, giữ tải hoạt động liên tục khi cell đầy. Đây là lợi thế quan trọng với hệ ESS chạy 24/7.
Xác định đúng loại BMS trước khi đấu dây sạc. Đấu bộ sạc vào P- của BMS separate port thay vì C- là lỗi phổ biến khiến tính năng bảo vệ quá sạc không hoạt động đúng.

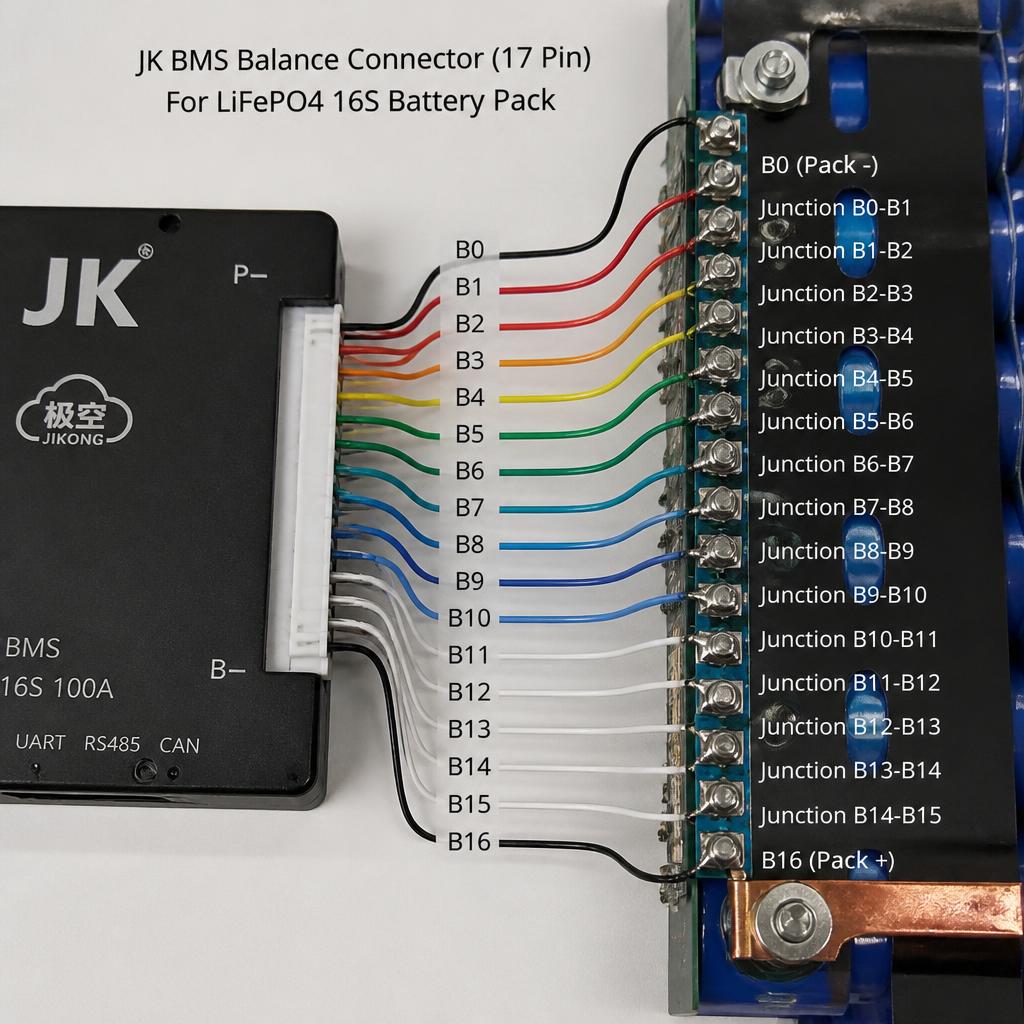

Đấu Dây Balance (B0 đến B16): Thứ Tự Và Cực Tính
Đấu dây balance theo thứ tự từ B0 lên đến Bn_max. Sai thứ tự hoặc sai cực tính là nguyên nhân phổ biến nhất khiến BMS báo lỗi ngay lần đầu cấp nguồn.
Cơ chế hoạt động: BMS tính điện áp từng cell bằng phép trừ V_cell_n = V_Bn − V_B(n-1). Nếu đấu sai thứ tự, BMS nhận được giá trị âm hoặc vượt 4,5V trên một kênh nào đó và kích bảo vệ ngay lập tức. Một số IC đo điện áp bị hỏng vĩnh viễn nếu nhận điện áp ngược.
Trong quá trình lắp ráp pack pin tại xưởng, tôi nhận thấy khoảng 30% lỗi BMS báo ngay lần đầu đều bắt nguồn từ một chân balance bị bỏ sót hoặc đấu nhầm junction. Kiểm tra từng chân mất 5 phút, sửa BMS cháy IC mất vài ngày chờ linh kiện.
- Bước 1, Xác định chân B0 trên connector balance: B0 thường là dây đen hoặc nâu, nằm đầu tiên bên trái connector. Tuy nhiên, một số BMS có B0 ở bên phải. Kiểm tra datasheet BMS trước khi đấu, không đoán theo màu dây.
- Bước 2, Nối B0 vào điểm âm tổng pack: Đây là cùng điểm vật lý với cổng B- trên BMS. Điểm này là mốc tham chiếu 0V cho toàn bộ phép đo balance.
- Bước 3, Nối B1 vào junction giữa cell 1 và cell 2: Junction là điểm nối giữa cực dương cell 1 và cực âm cell 2. Với pack dùng busbar đồng, đây là busbar nối giữa hai cell đầu tiên.
- Bước 4, Tiếp tục B2, B3… theo thứ tự tăng dần: Mỗi chân Bn nối vào junction giữa cell n và cell n+1. Không bỏ sót junction nào. Với pack 16S có 16 cell nối tiếp, cần đấu 17 chân từ B0 đến B16.
- Bước 5, Nối Bn_max vào cực dương tổng pack: B16 với pack 16S, B8 với pack 8S, B24 với pack 24S. Đây là điểm dương tổng, cùng điểm vật lý với cổng B+ trên BMS.
Kiểm tra ngay sau khi đấu xong balance: Dùng đồng hồ vạn năng đặt que đen vào B0, que đỏ lần lượt vào B1, B2… Bn_max. Giá trị phải tăng đều theo từng cell, không có giá trị âm, không có giá trị nhảy vọt hơn 0,2V so với cell kế bên. Nếu thấy một chân đọc 0V hoặc âm, dừng lại và kiểm tra junction tương ứng trước khi tiếp tục.
Sau khi balance được đấu đúng, BMS kích hoạt tính năng cân bằng cell. Quá trình cân bằng cell pin lưu trữ năng lượng mặt trời hoạt động thụ động hoặc chủ động tùy model BMS, và ảnh hưởng trực tiếp đến tuổi thọ pack về lâu dài.

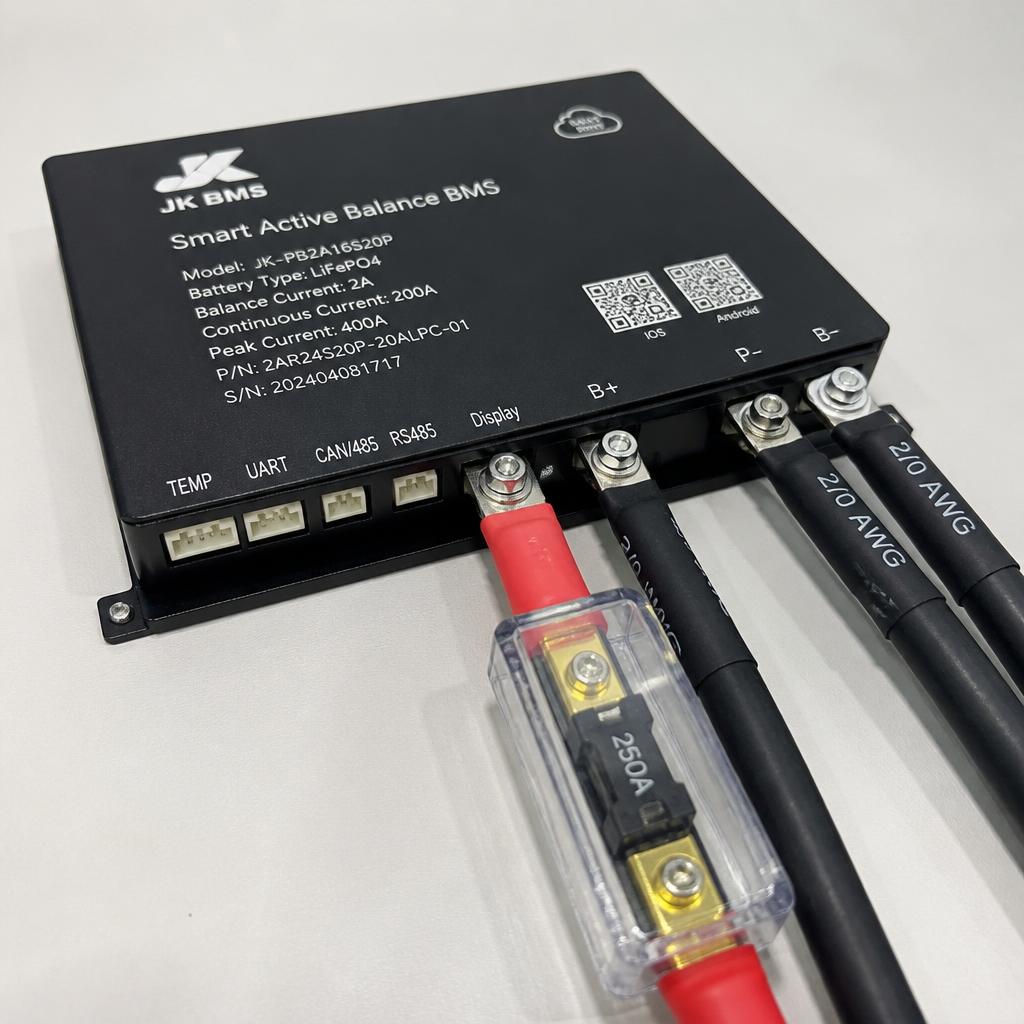

Đấu Dây Main: Cổng B+/B- Và P+/P-
Dây main quyết định dòng tối đa hệ thống chịu được. Chọn tiết diện nhỏ hơn dòng danh định BMS là điểm thất bại đầu tiên khi tải nặng.
Vật lý học rất rõ ràng: công suất nhiệt sinh ra P = R × I². Với BMS 200A và dây AWG 8 (điện trở khoảng 0,6 mΩ/cm), đoạn dây 50cm sinh ra 36W nhiệt liên tục khi chạy full tải. Đủ để làm nóng chảy lớp cách điện trong vài giờ.
- Bước 1, Đấu B- (cực âm pack) vào cổng B- BMS: Đây là dây luôn có điện kể cả khi MOSFET ngắt. Cẩn thận không để đầu dây chạm vào bất kỳ kim loại nào trong khi đấu.
- Bước 2, Đấu B+ (cực dương pack) vào cổng B+ BMS: Sau bước này, BMS nhận điện và khởi động. LED sáng hoặc Bluetooth bật với JK BMS. Đây là lý do phải hoàn thành kiểm tra balance trước bước này.
- Bước 3, Đấu P- (cổng âm tải) ra thanh busbar âm hoặc inverter: P- là cổng BMS kiểm soát qua MOSFET. Khi BMS ngắt xả, điện áp tại P- mất.
- Bước 4, Đấu P+ (cổng dương tải) ra thanh busbar dương hoặc inverter: Trên nhiều BMS, P+ nối thẳng với B+ bên trong, không qua MOSFET. BMS kiểm soát dòng qua đường P-. Kiểm tra datasheet để xác nhận.
Bảng chọn tiết diện dây theo dòng BMS:
| Dòng BMS | Tiết diện tối thiểu | Ghi chú |
|---|---|---|
| 100A | AWG 4 (21 mm²) | Chiều dài ≤1m |
| 150A | AWG 2 (33 mm²) | Chiều dài ≤1m |
| 200A | AWG 1/0 (53 mm²) | Nên dùng AWG 2/0 nếu >0,5m |
| 300A | AWG 3/0 (85 mm²) | Bắt buộc busbar đồng |
Fuse main: Đặt fuse hoặc CB trên dây B+ hoặc P+, giá trị bằng 1,25 lần dòng danh định BMS. BMS 150A cần fuse 187A, làm tròn lên 200A. Fuse bảo vệ dây, không phải bảo vệ BMS. Hai thứ này bảo vệ hai rủi ro khác nhau.
Thứ tự đấu an toàn: Đấu B- trước, B+ sau. Khi B+ chưa đấu, mạch hở, không có dòng chạy qua BMS dù B- đã nối. Đảo thứ tự này không gây hỏng ngay nhưng tăng nguy cơ spark khi cổng còn hở.
Để hiểu rõ hơn về cách kết nối phía tải sau BMS, xem thêm hướng dẫn kết nối pin lưu trữ với inverter và đấu pin lưu trữ với biến tần.
Đấu Cổng Sạc (C-) Và Cảm Biến Nhiệt
Cổng C- chỉ có trên BMS separate-port. Nếu BMS của bạn dùng common port như nhiều dòng JK phổ thông, bỏ qua phần C- và đấu bộ sạc vào cùng P+/P-.
Cách xác định loại BMS: Đọc datasheet hoặc đếm cổng main trên PCB. Common port có bốn cổng: B+, B-, P+, P-. Separate port có thêm cổng C- hoặc C+/C-.
Với BMS separate port: C- nối vào cực âm của bộ sạc (charger negative). P- nối vào cực âm tải (inverter negative). Không hoán đổi hai cổng này. Đấu ngược khiến BMS mất khả năng ngắt sạc độc lập, toàn bộ tính năng separate port trở nên vô nghĩa.
Cảm biến nhiệt NTC thermistor: Đặt cảm biến tiếp xúc trực tiếp với thân cell, dán bằng băng keo chịu nhiệt vào cell ở giữa pack. Không đặt ngoài vỏ hộp. Nhiệt độ đo được từ ngoài vỏ thấp hơn nhiệt độ thực tế bên trong cell từ 5°C đến 15°C tùy độ dày vỏ và tốc độ xả.
Đấu hai đầu dây NTC vào connector nhiệt trên BMS. Thermistor không có cực tính, đấu chiều nào cũng được. Một số BMS JK có hai kênh nhiệt T1 và T2: đặt T1 ở cell giữa pack, T2 gần cụm MOSFET của BMS để giám sát nhiệt độ mạch điều khiển.
Ngưỡng nhiệt mặc định trên BMS JK: 45°C ngắt sạc, 60°C ngắt xả. Các giá trị này phù hợp với cell LiFePO4 tiêu chuẩn. Kiểm tra và điều chỉnh trong app sau khi đấu nối xong nếu hệ thống đặt trong môi trường nhiệt độ cao.
Đấu Cổng Giao Tiếp RS485/CAN Với Inverter
RS485 không bắt buộc để BMS hoạt động. Nhưng nếu bỏ qua bước này, inverter ước tính SOC theo điện áp pack thay vì đọc từ BMS, sai lệch có thể lên đến 15-20% so với SOC thực tế.
Với hệ ESS dùng inverter hybrid như Deye, Growatt, Luxpower hoặc Voltronic, giao tiếp RS485 cho phép inverter nhận SOC, điện áp từng cell, dòng sạc/xả và nhiệt độ trực tiếp từ BMS. Inverter dùng dữ liệu này để điều chỉnh dòng sạc theo trạng thái thực của pack, kéo dài tuổi thọ pin đáng kể so với sạc theo điện áp thuần túy.
Bảng pinout cổng RS485 BMS JK:
| Chân BMS | Ký hiệu | Nối vào inverter |
|---|---|---|
| 1 | GND | GND |
| 2 | RS485-A | RS485-A |
| 3 | RS485-B | RS485-B |
| 4 | 5V (tùy model) | Không nối |
Dây RS485: Dùng dây xoắn đôi có shield (twisted pair shielded). Chiều dài tối đa 10m không cần repeater. Nối đầu shield vào GND một phía, không nối cả hai đầu để tránh ground loop.
Cài đặt protocol trên inverter: Chọn đúng protocol khớp với firmware BMS. JK BMS có thể dùng protocol JK hoặc Pylontech tùy phiên bản firmware. Sai protocol khiến inverter không đọc được data dù kết nối dây đúng hoàn toàn.
Lỗi hay gặp nhất: Đảo A và B. App BMS trên điện thoại vẫn hoạt động bình thường vì app dùng Bluetooth, không dùng RS485. Nhưng inverter không nhận data. Thử hoán đổi A↔B trước khi kiểm tra phần cứng khác.
Với hệ thống pin lưu trữ áp cao dùng giao tiếp CAN thay vì RS485, quy trình đấu nối và cài đặt protocol khác biệt đáng kể. Tham khảo bài giao tiếp RS485 của pin áp cao để biết thêm chi tiết.
Kiểm Tra Sau Đấu Nối: Trước Khi Cấp Tải Thật
Không cấp tải thật trước khi hoàn thành năm bước kiểm tra này. Một lỗi đấu nối nhỏ có thể phá hỏng inverter hoặc bộ sạc ngay lần đầu.
- Bước 1, Kiểm tra điện áp balance: Đặt que đen đồng hồ vào B0, que đỏ lần lượt vào từng chân Bn. Giá trị phải tăng đều, không có giá trị âm, không có bước nhảy bất thường. Một pack 16S với cell 3,3V/cell sẽ cho giá trị từ 3,3V tại B1 đến 52,8V tại B16.
- Bước 2, Cấp nguồn BMS: Nối B+ vào cổng B+ BMS. BMS tự khởi động, LED sáng hoặc Bluetooth bật. Nếu không có phản ứng, kiểm tra lại cực tính B+/B-.

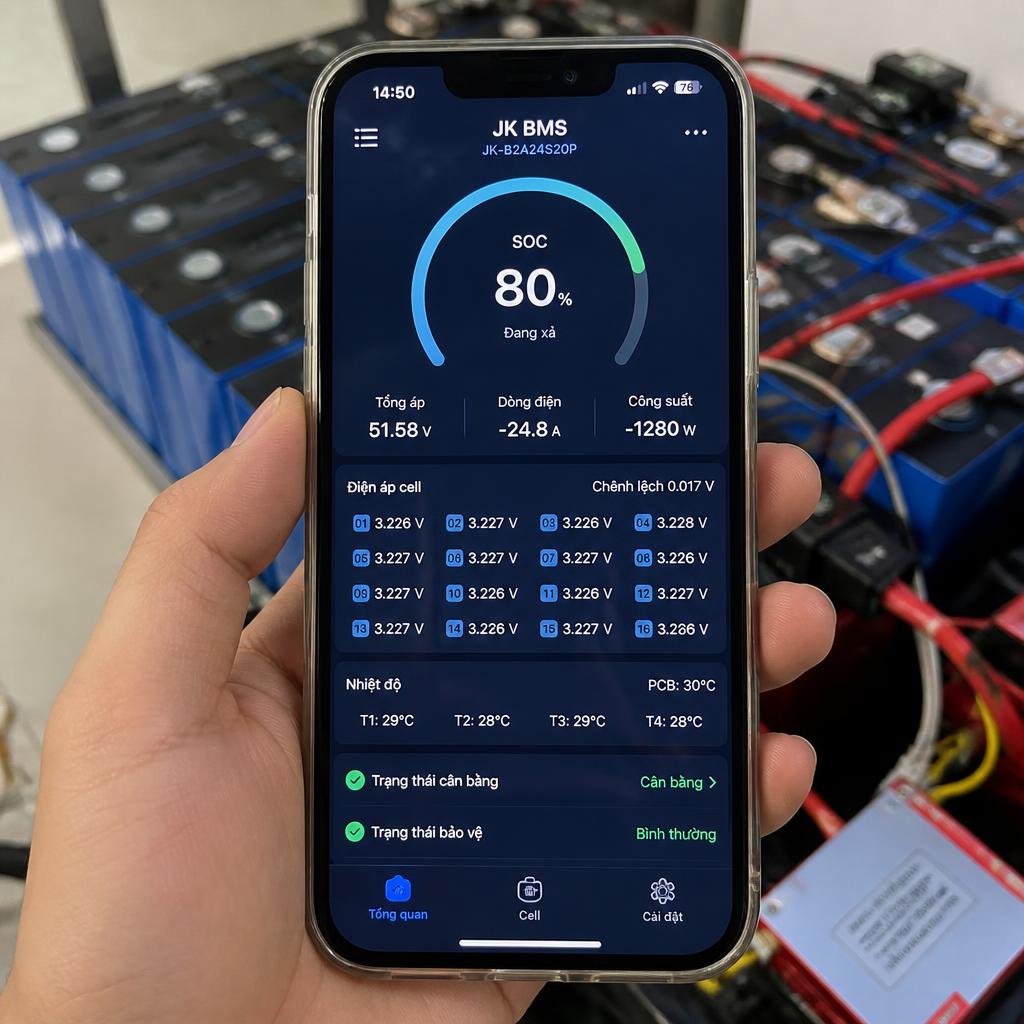

- Bước 3, Kiểm tra app: Kết nối app BMS qua Bluetooth. Xác nhận điện áp từng cell hiển thị đúng với giá trị đo trực tiếp bằng đồng hồ. Sai lệch dưới ±0,05V là chấp nhận được.
- Bước 4, Kích MOSFET và đo P+/P-: Bật MOSFET xả trong app. Đo điện áp giữa P+ và P-. Phải bằng điện áp pack, sai lệch dưới 0,1V. Nếu P+/P- đọc 0V dù MOSFET đã bật, kiểm tra lại kết nối dây main.
- Bước 5, Test tải nhẹ: Nối một tải nhỏ (bóng đèn 12V hoặc điện trở công suất) trước khi nối inverter. BMS không được tự ngắt trong vòng 30 giây đầu. Nếu ngắt ngay, kiểm tra ngưỡng UVP (under-voltage protection) và OCP (over-current protection) đã cài đúng chưa trong app.
Sau khi vượt qua cả năm bước, hệ thống sẵn sàng kết nối inverter và cấp tải thật. Quy trình kích hoạt pin lưu trữ năng lượng mặt trời lần đầu có thêm một số bước cụ thể liên quan đến inverter cần thực hiện song song.

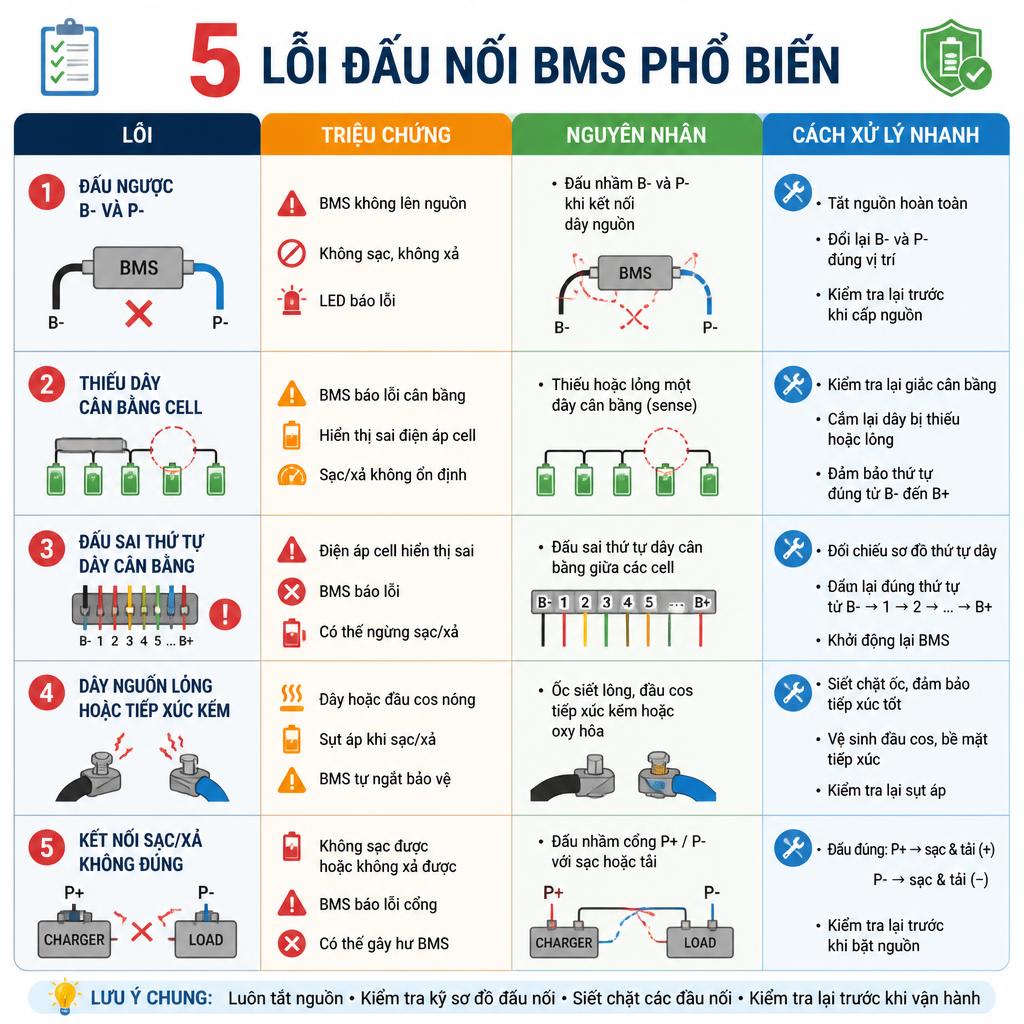

Lỗi Đấu Nối BMS Phổ Biến Và Cách Xử Lý
80% sự cố BMS sau lắp đặt xuất phát từ năm lỗi đấu nối, không phải lỗi phần cứng BMS. Phân biệt hai nhóm: lỗi gây hỏng ngay lập tức (đảo cực, đảo C-/P-) và lỗi gây hỏng từ từ (dây main nhỏ, cảm biến nhiệt không tiếp xúc cell).
Lỗi 1, Đảo cực B+/B-:
Triệu chứng: BMS không khởi động, không có Bluetooth, không LED. Nguyên nhân: nhầm cực dương và âm pack khi đấu vào BMS. Xử lý: đo lại điện áp pack bằng đồng hồ trước khi đấu. Cực dương pack luôn nối vào B+ BMS, cực âm vào B-.
Lỗi 2, Sai thứ tự hoặc thiếu dây balance:
Triệu chứng: app hiển thị một hoặc hai cell có điện áp 0V hoặc vượt 5V. Nguyên nhân: bỏ sót một chân Bn hoặc đấu nhảy junction. Xử lý: đo từng cặp Bn và B(n-1). Hiệu số phải bằng điện áp cell tương ứng, khoảng 3,2-3,4V với LiFePO4. Chân nào cho hiệu số bất thường là chân đấu sai.
Lỗi 3, Dây main tiết diện nhỏ hơn yêu cầu:
Triệu chứng: dây nóng khi tải vượt 50% công suất, sụt áp hơn 0,5V giữa terminal pack và cổng P+. Nguyên nhân: dùng dây AWG 8 hoặc AWG 10 cho BMS 200A. Xử lý: thay dây theo bảng tiết diện ở phần H2 4. Không cuộn dây thừa lại, vì cuộn dây tạo điện cảm và tăng nhiệt.
Lỗi 4, Đấu C- vào P- hoặc ngược lại (BMS separate port):
Triệu chứng: sạc không vào hoặc BMS ngắt xả khi sạc đầy. Xử lý: tra pinout trên datasheet BMS, không dựa vào màu dây. Màu dây trên BMS từ các nhà sản xuất khác nhau không có chuẩn thống nhất.
Lỗi 5, Cảm biến nhiệt không tiếp xúc cell:
Triệu chứng: BMS báo nhiệt độ phòng dù cell đang nóng, không kích bảo vệ nhiệt khi cần. Xử lý: dán NTC trực tiếp lên thân cell bằng băng keo chịu nhiệt, không chỉ đặt gần cell.
Trường hợp đặc biệt, Đấu song song hai BMS:
Với pack dung lượng lớn cần song song hai BMS, phải đảm bảo ba điều kiện: (1) cùng model và firmware, (2) điện áp hai pack chênh lệch không quá 0,1V trước khi đấu, (3) dây từ mỗi BMS ra busbar bằng nhau về cả tiết diện lẫn chiều dài. Thiếu một điều kiện, BMS yếu hơn gánh toàn bộ dòng và quá nhiệt trước. Với pack trên 200Ah/48V, ưu tiên một BMS 200-300A thay vì song song hai BMS 100A.
Tham khảo thêm cách kiểm tra pin lưu trữ năng lượng mặt trời để có quy trình chẩn đoán đầy đủ hơn khi hệ thống đã vận hành.
Hệ Thống BMS Sẵn Sàng Vận Hành: Checklist Cuối
Hoàn thành đủ bảy bước theo thứ tự đúng là điều kiện để hệ thống vận hành an toàn. Bỏ bất kỳ bước nào cũng tăng rủi ro hỏng thiết bị.
Checklist 7 bước theo thứ tự:
- Chuẩn bị đủ dụng cụ và kiểm tra điện áp từng cell pack (≥3,0V/cell LiFePO4)
- Xác định loại BMS (common port hay separate port) và đọc pinout datasheet
- Đấu dây balance từ B0 đến Bn_max theo thứ tự tăng dần, kiểm tra điện áp từng chân
- Đấu dây main B-/B+ với tiết diện đúng theo dòng BMS, đặt fuse main
- Đấu P+/P- ra tải, đấu C- (nếu separate port), dán cảm biến nhiệt NTC vào cell
- Đấu RS485 vào inverter, cài đúng protocol trên inverter (nếu có)
- Kiểm tra năm bước: điện áp balance, khởi động BMS, app, kích MOSFET, test tải nhẹ
Ba nguyên tắc cốt lõi cần nhớ: balance trước main sau, chọn tiết diện dây đúng dòng BMS, kiểm tra app trước khi cấp tải thật.
Sau khi đấu nối xong, bước tiếp theo là cài đặt thông số bảo vệ trong app BMS (ngưỡng UVP, OVP, OCP, nhiệt độ ngắt) để khớp với đặc tính cell và yêu cầu hệ thống. Đây là bước riêng biệt không nằm trong phạm vi bài này.
Nếu bạn đang lắp ráp pack pin lưu trữ lần đầu và cần hỗ trợ kỹ thuật trực tiếp, đội ngũ kỹ thuật BRD Lab có thể tư vấn từ khâu chọn cell, thiết kế pack đến đấu nối và cài đặt BMS. Chúng tôi thiết kế và sản xuất pack pin LiFePO4 tùy chỉnh theo từng hệ thống, với BMS được cấu hình sẵn theo thông số vận hành thực tế. Liên hệ trực tiếp qua hotline 0566868333 hoặc email brdlab.vn@gmail.com để được tư vấn cụ thể cho hệ thống của bạn.
Tìm hiểu thêm về cách đấu nối pin lưu trữ năng lượng mặt trời toàn hệ thống bao gồm inverter, solar charge controller và pin lưu trữ để có bức tranh đầy đủ trước khi vận hành.
Đấu dây balance sai thứ tự có hỏng BMS không?
Có thể hỏng IC đo điện áp bên trong BMS nếu một kênh nhận điện áp ngược hoặc vượt ngưỡng cho phép (thường trên 4,5V/kênh). Một số BMS có mạch bảo vệ kênh balance, nhưng không phải tất cả. Kiểm tra điện áp từng chân bằng đồng hồ trước khi cấp nguồn BMS là cách an toàn nhất.
BMS common port và separate port nên chọn loại nào cho hệ ESS?
Hệ ESS chạy 24/7 nên dùng BMS separate port. Khi cell đầy, BMS ngắt sạc qua C- trong khi P- vẫn cấp điện cho tải liên tục. Common port ngắt cả sạc lẫn xả cùng lúc khi kích bảo vệ, có thể gây gián đoạn tải trong vài giây đến vài phút tùy thời gian reset.
RS485 không kết nối được với inverter dù đấu đúng dây thì kiểm tra gì trước?
Kiểm tra theo thứ tự: (1) hoán đổi A↔B vì đây là lỗi phổ biến nhất, (2) xác nhận protocol trên inverter khớp với firmware BMS (JK hoặc Pylontech), (3) kiểm tra baud rate trên cả hai đầu phải giống nhau (thường 9600 hoặc 115200), (4) đo điện áp giữa A và B khi BMS đang chạy, phải có tín hiệu dao động từ -0,2V đến 0,2V. Nếu điện áp phẳng, BMS không phát tín hiệu.
Fuse main đặt trên dây B+ hay P+?
Đặt trên dây B+ gần terminal pack nhất. Mục tiêu của fuse là bảo vệ dây khỏi ngắn mạch giữa pack và BMS. Đặt trên P+ chỉ bảo vệ được đoạn dây từ BMS ra tải, bỏ trống đoạn dây ngắn nhưng nguy hiểm nhất giữa pack và BMS.
