Pin lưu trữ năng lượng mặt trời và tấm pin quang điện (PV) là hai thực thể khác nhau trên bản vẽ kỹ thuật. Tấm pin PV tạo ra điện. Pack pin lưu trữ tích điện đó lại để dùng khi không có nắng. Sơ đồ đấu nối cho hai thứ này hoàn toàn khác nhau, và nhầm lẫn giữa chúng là lỗi phổ biến nhất tôi gặp khi tư vấn kỹ thuật cho các hộ gia đình chuẩn bị lắp hệ thống. Bài này tập trung vào phần battery storage: từ cách ghép cell thành pack, đọc sơ đồ BMS, đến luồng kết nối hoàn chỉnh từ pack pin vào inverter theo từng loại hệ thống. Nếu bạn cần hướng dẫn thực hành tay, hãy xem thêm phần cách đấu nối pin lưu trữ năng lượng mặt trời dành riêng cho quy trình lắp đặt thực tế.
Sơ đồ đấu nối pin lưu trữ là gì: Phạm vi và các thành phần trên bản vẽ
Sơ đồ đấu nối pin lưu trữ là bản vẽ kỹ thuật thể hiện luồng điện từ cell pin, qua BMS, đến đầu ra DC của pack. Nó không bao gồm tấm pin PV, không bao gồm inverter AC. Phần tấm pin và phần hệ thống tổng thể thuộc hai loại sơ đồ riêng biệt.
Người dùng thường nhầm lẫn giữa ba loại bản vẽ sau. Sơ đồ đấu nối tấm pin PV thể hiện cách ghép các tấm quang điện thành string và array. Sơ đồ đấu nối pin lưu trữ thể hiện cách ghép cell, kết nối BMS và đầu ra DC của pack. Sơ đồ hệ thống tổng thể kết hợp cả hai cùng với inverter, tải và lưới điện. Ba sơ đồ này phục vụ ba mục đích khác nhau và không thể dùng thay thế cho nhau.
Trên sơ đồ đấu nối pack pin lưu trữ, bạn sẽ thấy các thành phần sau: cell đơn hoặc module pin (đơn vị cơ bản tích điện), BMS (Battery Management System, mạch quản lý và bảo vệ pin), CB DC (cầu dao một chiều bảo vệ mạch), fuse (cầu chì dự phòng), terminal đầu ra (điểm kết nối với mạch ngoài), và shunt đo dòng nếu hệ thống cần giám sát dòng xả theo thời gian thực.
Lý do bạn cần đọc được sơ đồ này không chỉ là để lắp đặt. Khi kiểm tra hệ thống sau sự cố, sơ đồ cho bạn biết đúng điểm đo điện áp, đúng vị trí CB cần kiểm tra, và đúng cực cần xác nhận trước khi chạm tay vào mạch. Bỏ qua bước này là rủi ro điện thực sự, không phải lý thuyết. Để hiểu đầy đủ các thông số kỹ thuật pin lưu trữ năng lượng mặt trời đi kèm với sơ đồ, bạn cần đọc thêm phần thông số điện áp, dung lượng và dòng xả để chọn đúng CB và fuse.
Ba cấu hình ghép pin lưu trữ trên sơ đồ: Nối tiếp, song song và hỗn hợp
Mỗi cấu hình ghép pin thay đổi điện áp hoặc dung lượng theo quy tắc cố định. Chọn sai cấu hình khiến BMS và inverter không tương thích ngay từ đầu. Phần dưới đây đi qua lần lượt ba kiểu: nối tiếp, song song, rồi hỗn hợp kết hợp cả hai.

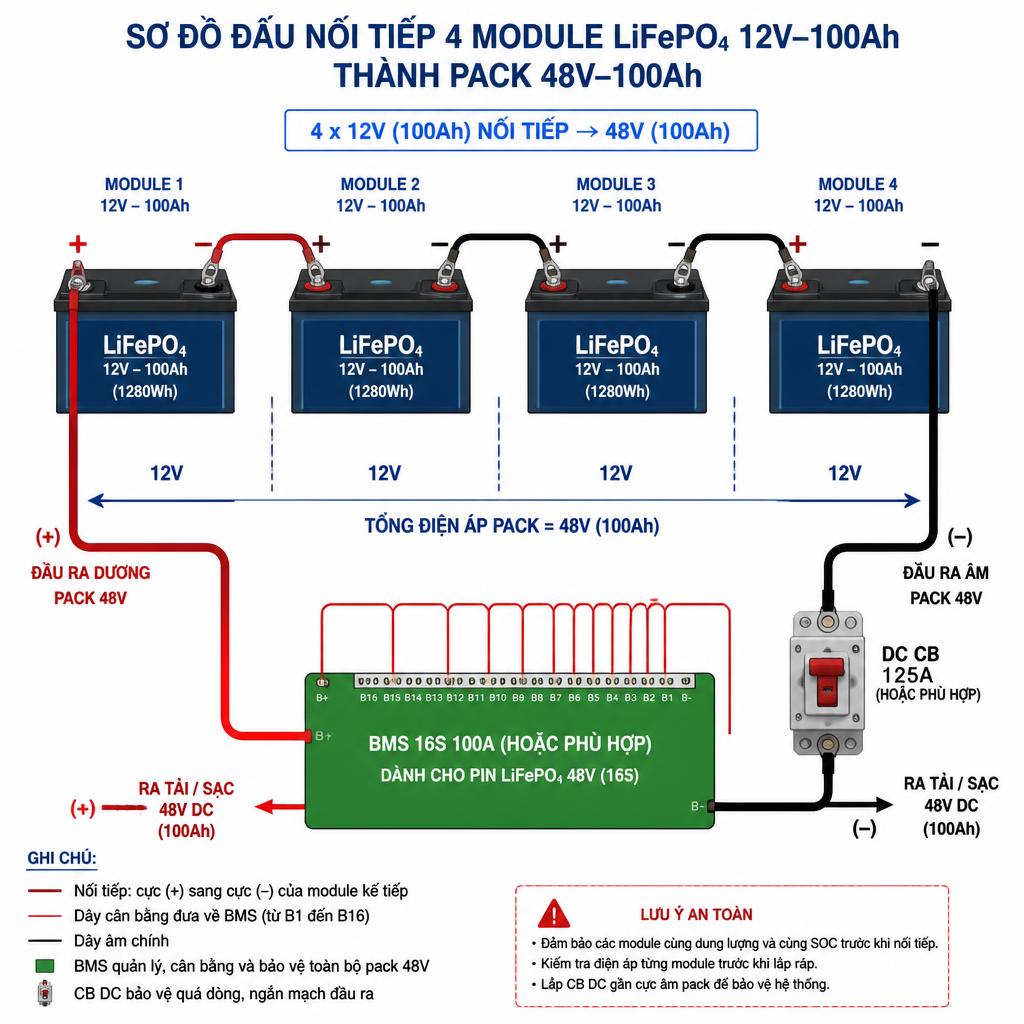

Sơ đồ nối tiếp (Series): Tăng điện áp, giữ nguyên dung lượng
Nối tiếp cộng điện áp, dung lượng không đổi. Đây là cấu hình dùng khi inverter yêu cầu 24V, 48V hoặc 96V mà bạn chỉ có module 12V.
Luồng đấu nối theo thứ tự: cực (+) của module 1 nối với cực (−) của module 2; cực (+) của module 2 nối với cực (−) của module 3; tiếp tục đến module cuối. Đầu ra của cả chuỗi lấy tại cực (+) của module đầu tiên và cực (−) của module cuối cùng.
Ví dụ cụ thể: 4 module LiFePO4 12V–100Ah đấu nối tiếp cho ra 48V–100Ah, tương đương khoảng 4,8 kWh. Đây là cấu hình phổ biến nhất cho hệ thống inverter gia đình 3–5 kWh. Công thức tính: V_tổng = V₁ + V₂ + V₃ + V₄ = 12 × 4 = 48V; dung lượng Ah giữ nguyên bằng một module đơn.
Trên sơ đồ, BMS đặt ở đầu ra của chuỗi nối tiếp, giữa terminal cuối cùng của pack và mạch ngoài. BMS trong cấu hình này cần thiết kế cho đúng số cell trong chuỗi. Ví dụ, 4 module LiFePO4 3,2V/cell × 4 cell/module = 16 cell nối tiếp, BMS phải là loại 16S.
Lưu ý quan trọng: tất cả module trong chuỗi phải có cùng dung lượng Ah và cùng mức SOC (State of Charge) trước khi ghép. Nếu một module có SOC thấp hơn đáng kể, BMS sẽ cắt bảo vệ quá sớm vì cell đó chạm ngưỡng quá xả trước khi cả chuỗi hết điện. Tôi đã gặp trường hợp khách hàng ghép module cũ với module mới vào cùng chuỗi nối tiếp, BMS cắt liên tục sau 30% dung lượng vì module cũ đã suy giảm.
Sơ đồ song song (Parallel): Tăng dung lượng, giữ nguyên điện áp
Song song cộng dung lượng, điện áp không đổi. Dùng khi bạn cần nhiều kWh hơn mà không muốn thay inverter đang hoạt động tốt.
Luồng đấu nối: tất cả cực (+) của các pack nối chung vào busbar dương; tất cả cực (−) nối chung vào busbar âm. Dòng điện phân phối đều từ busbar ra tải hoặc vào sạc.
Ví dụ: 4 pack 48V–50Ah đấu song song cho ra 48V–200Ah, tương đương 9,6 kWh. Công thức: Ah_tổng = 50 × 4 = 200Ah; điện áp giữ nguyên 48V.
Vấn đề dòng cân bằng là điểm kỹ thuật quan trọng nhất trong cấu hình này. Khi ghép nhiều pack song song, dòng phân bổ không đều nếu điện trở dây kết nối khác nhau. Pack nào có điện trở dây thấp hơn sẽ chịu dòng lớn hơn, dẫn đến mất cân bằng SOC theo thời gian. Giải pháp: dùng dây cùng tiết diện và cùng chiều dài cho tất cả các nhánh song song.
Về BMS trong sơ đồ song song: mỗi pack cần BMS riêng bảo vệ độc lập, hoặc dùng BMS chung có khả năng quản lý multi-pack. Không ghép song song hai pack mà không có BMS vì không có gì ngăn dòng cân bằng lớn chạy giữa hai pack khi SOC chênh lệch. Để hiểu thêm về BMS là gì và cách nó bảo vệ cell trong các cấu hình ghép khác nhau, bạn nên đọc thêm phần giải thích cơ chế bảo vệ.
Sơ đồ hỗn hợp (Series-Parallel): Tùy chỉnh cả điện áp lẫn dung lượng
Cấu hình hỗn hợp kết hợp cả hai phép tính: nối tiếp trước để đạt điện áp mục tiêu, rồi song song các chuỗi để nhân dung lượng. Đây là cấu hình dùng cho hệ thống lưu trữ lớn (ESS) hoặc khi cần tùy chỉnh cả hai thông số cùng lúc.
Ký hiệu cấu hình dùng định dạng xSyP: x là số module trong mỗi chuỗi nối tiếp, y là số chuỗi ghép song song. Ví dụ: 2S2P = 2 module nối tiếp, 2 chuỗi song song = tổng 4 module. 4S2P = 4 module nối tiếp, 2 chuỗi song song = 8 module. Đây là ký hiệu tiêu chuẩn trong ngành nhưng hầu hết tài liệu hướng dẫn lắp đặt tại Việt Nam không giải thích rõ.
Ví dụ tính toán: 4 module LiFePO4 24V–100Ah cấu hình 2S2P cho ra 48V–200Ah, tương đương 9,6 kWh. Quy tắc bắt buộc: luôn nối tiếp trước để tạo chuỗi đạt điện áp mục tiêu, sau đó song song các chuỗi hoàn chỉnh. Không đảo thứ tự này.
BMS trong cấu hình hỗn hợp phải thiết kế theo số cell trong một chuỗi (S), không phải tổng số cell. Với 2S2P dùng module 16S mỗi cái, BMS cần hỗ trợ 32 cell (16S × 2 module/chuỗi), không phải 64 cell (tổng 4 module).
| Cấu hình | Điện áp đầu ra | Dung lượng đầu ra | Ứng dụng điển hình |
|---|---|---|---|
| Nối tiếp (Series) | Nhân lên theo số module | Giữ nguyên bằng 1 module | Inverter 24V, 48V, 96V |
| Song song (Parallel) | Giữ nguyên bằng 1 module | Nhân lên theo số module | Mở rộng kWh, không thay inverter |
| Hỗn hợp (S-P) | Tùy chỉnh theo số S | Tùy chỉnh theo số P | Hệ thống ESS, thương mại lớn |

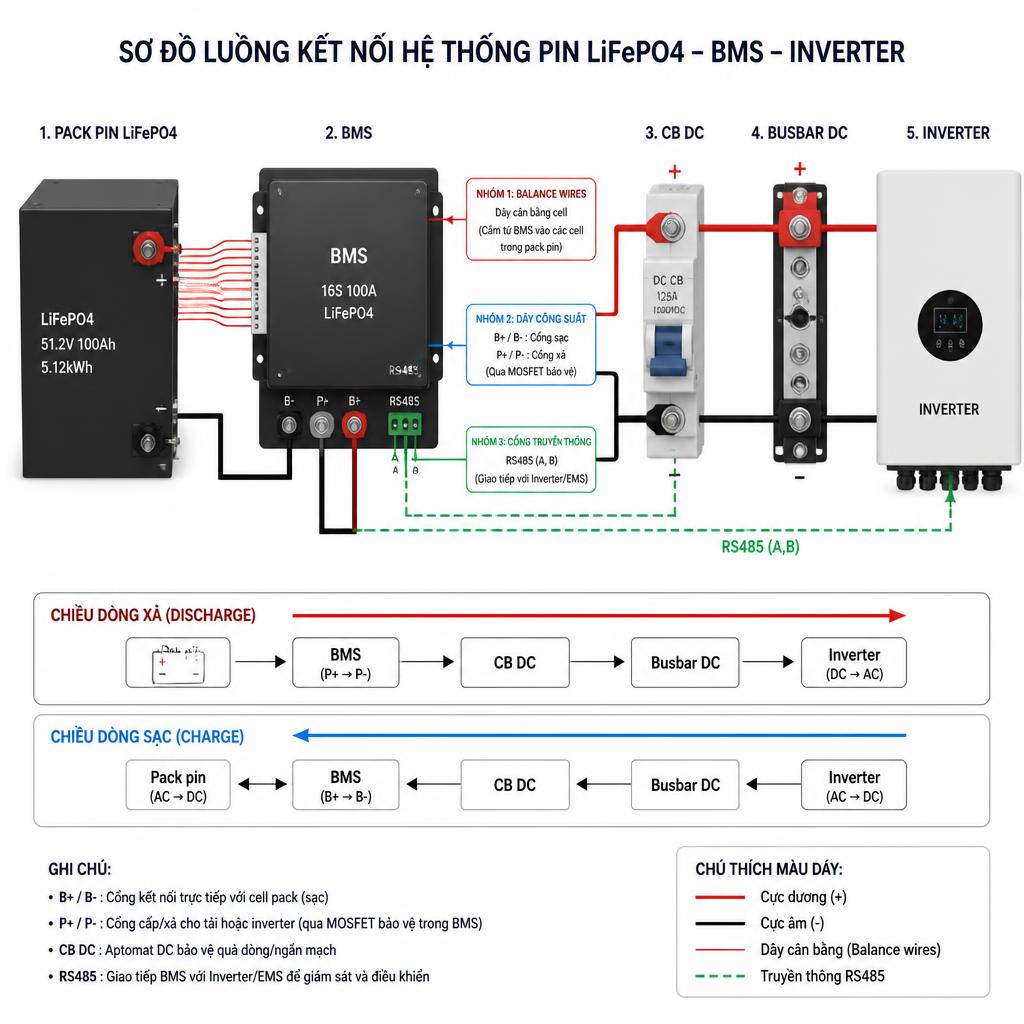

Sơ đồ tổng thể: Luồng kết nối từ pack pin qua BMS đến inverter và tải
Luồng chuẩn trong sơ đồ đấu nối pin lưu trữ đi theo thứ tự: Pack pin (cells đã ghép) → BMS → CB/Fuse DC → Busbar DC → Inverter/Charger. BMS không đứng sau CB. Đây là lỗi sơ đồ phổ biến nhất tôi thấy trong các bản vẽ do nhà cung cấp thiết bị Trung Quốc giao kèm, và nó ảnh hưởng trực tiếp đến khả năng bảo vệ của mạch.
Lý do kỹ thuật: BMS cần “nhìn thấy” điện áp cell để ra quyết định cắt bảo vệ. Nếu CB đặt trước BMS, khi CB mở (do sự cố), BMS mất tín hiệu và không thể hoạt động đúng. Ngược lại, BMS đặt trước CB đảm bảo BMS luôn kết nối trực tiếp với pack, CB chỉ bảo vệ phần dây và thiết bị phía sau.
BMS xuất hiện trên sơ đồ như một khối độc lập với ba nhóm kết nối riêng biệt:
Nhóm thứ nhất là dây cân bằng cell (balance wires): các dây nhỏ đi vào từng điểm nối giữa các cell trong chuỗi. Số dây bằng số cell + 1 (ví dụ 16S cần 17 dây cân bằng). Đây là nhóm dây dày nhất về số lượng trên sơ đồ nhưng mảnh nhất về tiết diện.
Nhóm thứ hai là dây dòng chính: gồm B+ (Battery positive, nối với cực dương pack), B− (Battery negative, nối với cực âm pack), P+ và P− (Pack output, là điểm đầu ra kết nối với mạch ngoài). Ký hiệu B = Battery side (phía pack), P = Pack output side (phía tải). Dây nhóm này có tiết diện lớn nhất vì mang toàn bộ dòng xả.
Nhóm thứ ba là cổng giao tiếp: RS485 hoặc CAN bus, kết nối BMS với inverter thông minh để trao đổi dữ liệu SOC, nhiệt độ và trạng thái bảo vệ. Không phải mọi hệ thống đều có nhóm này, nhưng inverter hybrid hiện đại (Deye, Growatt, Victron) thường yêu cầu giao tiếp BMS để tối ưu chiến lược sạc xả.
Ngưỡng bảo vệ BMS LiFePO4 là 3,65V/cell cho quá sạc và 2,5V/cell cho quá xả. Hai giá trị này không hiển thị trực tiếp trên sơ đồ đấu nối nhưng ảnh hưởng đến việc chọn CB và fuse: dòng danh định CB nên bằng 1,0–1,25 lần dòng xả tối đa của BMS.
Điểm đo kiểm tra trên sơ đồ gồm hai vị trí chính. Vị trí đầu tiên: đo điện áp tại đầu ra BMS (P+ và P−). Vị trí thứ hai: đo tại đầu vào inverter. Khi CB đóng và hệ thống hoạt động bình thường, hai điểm này phải cho cùng giá trị điện áp. Nếu chênh lệch, CB hoặc đoạn dây giữa hai điểm có vấn đề.
Với hệ thống hybrid, sơ đồ thêm một nhánh Solar Charger (bộ sạc MPPT) vào busbar DC. Hướng dòng trên sơ đồ lúc này có hai chiều: dòng sạc từ MPPT đi vào busbar DC rồi vào pack pin qua BMS; dòng xả từ pack pin qua BMS ra busbar DC rồi vào inverter. Hai chiều dòng này phải được ghi rõ bằng mũi tên trên sơ đồ để tránh nhầm lẫn khi kiểm tra.
Phần đấu nối thực hành tay từng bước không thuộc phạm vi bài này. Bạn có thể xem quy trình chi tiết tại hướng dẫn cách đấu nối pin lưu trữ năng lượng mặt trời.
Chú thích ký hiệu kỹ thuật trên sơ đồ đấu nối pin lưu trữ
Sơ đồ đấu nối pin lưu trữ dùng ký hiệu theo tiêu chuẩn IEC 60617. Đọc được ký hiệu này là điều kiện tối thiểu để kiểm tra sơ đồ do nhà cung cấp giao, xác nhận đúng thành phần và phát hiện lỗi thiết kế trước khi lắp đặt.
Tại Việt Nam, sơ đồ từ thiết bị nhập Trung Quốc thường dùng ký hiệu tự do, không theo IEC cũng không theo ANSI. Cách nhận biết: ký hiệu IEC dùng hình học đơn giản (hình chữ nhật, hình thoi, đường thẳng); ký hiệu ANSI dùng nhiều ký tự chữ và số hơn; ký hiệu tự do thường có nhãn chữ tiếng Trung hoặc ký hiệu không nhất quán giữa các trang của cùng một bản vẽ.
Màu dây chuẩn trong sơ đồ pin lưu trữ: đỏ cho dây dương, đen hoặc xanh lam đậm cho dây âm, xanh lá cho dây đất hoặc vỏ kim loại (nếu hệ thống có nối đất). Một số nhà sản xuất dùng màu vàng-xanh cho dây đất theo chuẩn IEC. Khi sơ đồ không ghi màu dây, bạn phải xác nhận trực tiếp với nhà cung cấp trước khi đấu nối.

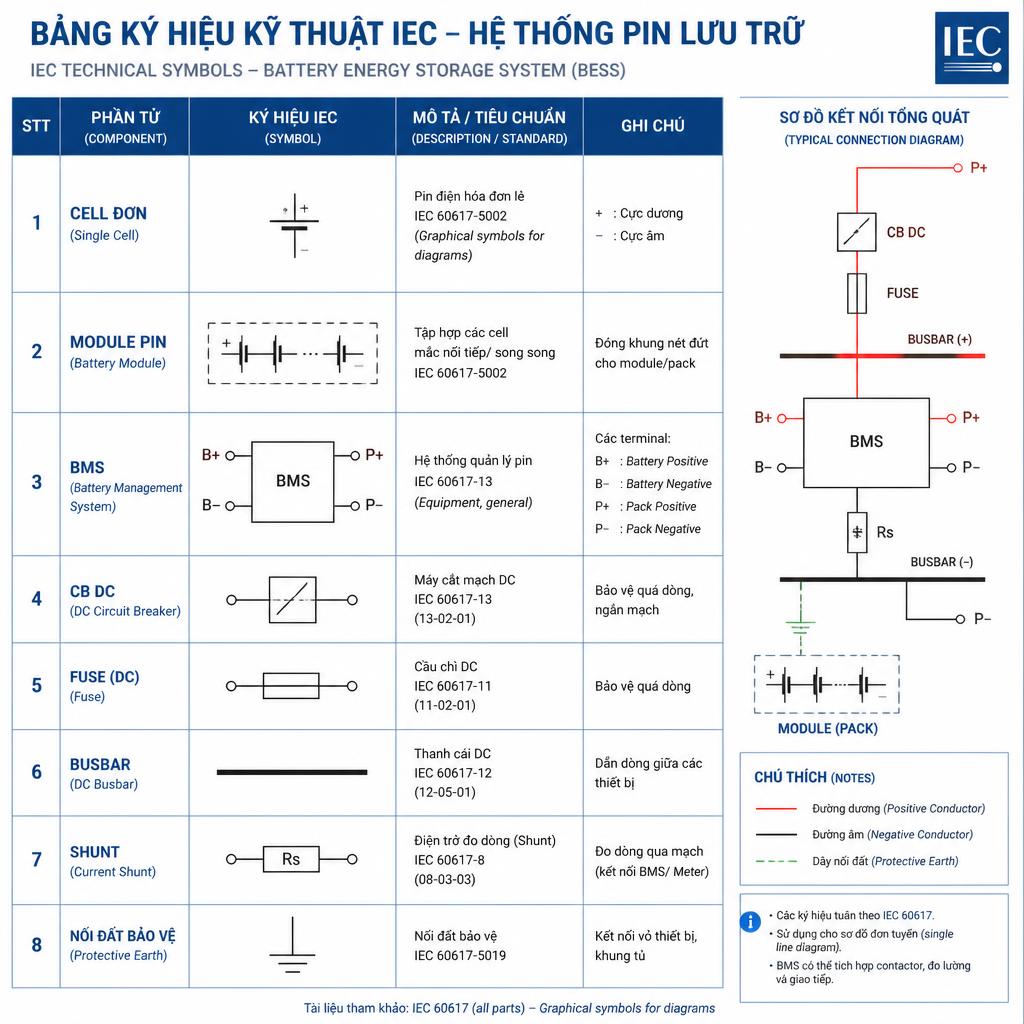

| Ký hiệu (mô tả hình học) | Tên thành phần | Ghi chú đọc sơ đồ |
|---|---|---|
| Đường dài + đường ngắn xen kẽ song song | Cell pin đơn | Đường dài = cực (+); đường ngắn = cực (−) |
| Nhiều cặp đường dài-ngắn liên tiếp | Module pin (nhiều cell nối tiếp) | Số cặp = số cell trong module |
| Khối hình chữ nhật nhãn “BMS” với 4 terminal | Battery Management System | B+/B−: phía pack; P+/P−: phía tải |
| Hình chữ nhật có gạch ngắt ngang giữa | CB (Circuit Breaker) DC | Ghi nhãn A (dòng) và V (điện áp định mức) |
| Hình thoi hoặc hình chữ nhật nhỏ có gạch chéo | Fuse (cầu chì) | Ghi nhãn A; thay thế một lần khi đứt |
| Thanh ngang dày, ký hiệu dạng ray | Busbar DC | Điểm phân phối dòng cho nhiều nhánh |
| Điện trở nhỏ kèm ký hiệu đo dòng (A) | Shunt đo dòng | Kết nối với BMS hoặc đồng hồ giám sát |
| Mũi tên trên đường dây | Chiều dòng điện | Từ (+) qua tải về (−); ghi rõ chiều sạc và xả |
Một chi tiết nhỏ nhưng hay bị bỏ qua: ký hiệu BMS passive balancing chỉ có dây cân bằng nối vào từng cell. BMS active balancing có thêm mạch chuyển đổi năng lượng giữa các cell, thể hiện trên sơ đồ bằng các nhánh bổ sung bên trong khối BMS. Số dây trên sơ đồ vì vậy nhiều hơn đáng kể với BMS active balancing.
Sơ đồ đấu nối pin lưu trữ LiFePO4 theo từng loại hệ thống

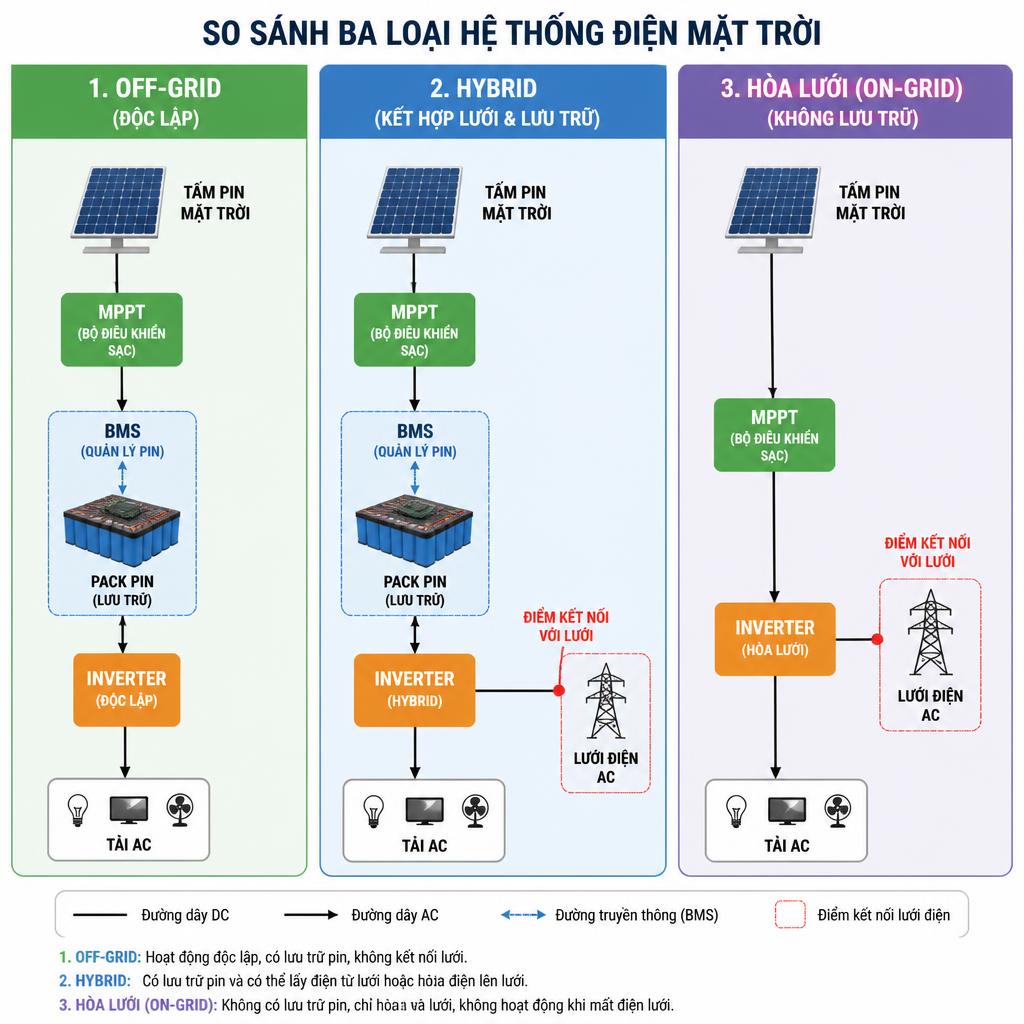

Cùng một pack pin LiFePO4 nhưng sơ đồ đấu nối thay đổi hoàn toàn tùy loại hệ thống. Off-grid, hybrid và hòa lưới có luồng kết nối khác nhau, đặc biệt ở vị trí inverter và điểm kết nối lưới điện quốc gia. Phần dưới đây đi qua sơ đồ của ba loại hệ thống theo thứ tự từ đơn giản đến phức tạp.
Sơ đồ hệ thống off-grid (độc lập)
Off-grid là sơ đồ đơn giản nhất: pack pin lưu trữ là nguồn điện duy nhất, không có điểm kết nối lưới điện quốc gia.

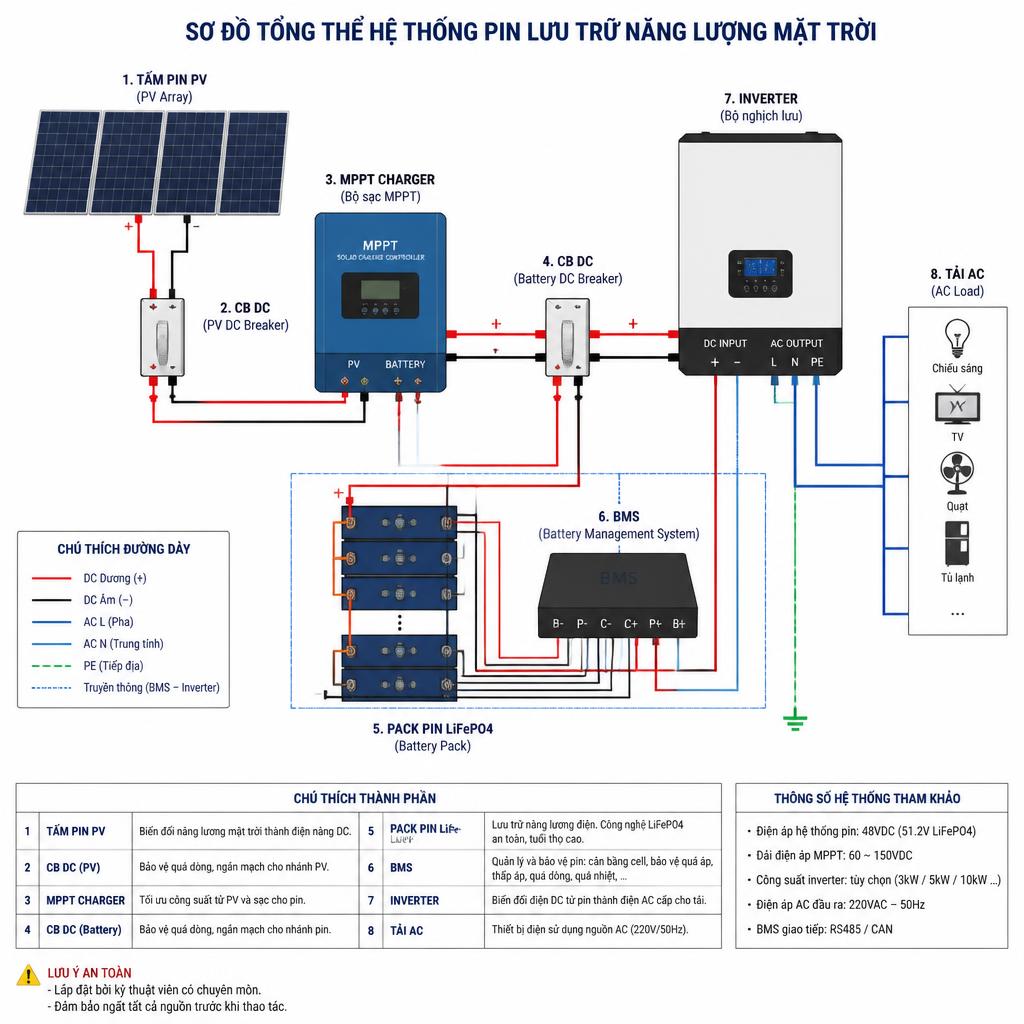

Luồng sơ đồ theo thứ tự: Tấm pin PV → MPPT Charger → Busbar DC → (nhánh 1) Pack pin qua BMS → (nhánh 2) Inverter DC/AC → Tải AC. MPPT Charger đưa điện từ PV vào busbar DC. Từ busbar, dòng đi hai hướng đồng thời: sạc vào pack pin và cấp cho inverter chạy tải.
Điện áp hệ thống off-grid gia đình phổ biến là 24V hoặc 48V, với dung lượng pin lưu trữ điển hình từ 5 đến 15 kWh. Hệ thống 48V phổ biến hơn vì dòng xả thấp hơn ở cùng công suất, giảm tổn thất nhiệt trên dây và CB.
Vị trí CB bảo vệ trên sơ đồ off-grid: CB thứ nhất giữa MPPT và busbar DC (bảo vệ MPPT khỏi dòng ngược từ pack), CB thứ hai giữa busbar và pack pin (bảo vệ dây và BMS), CB thứ ba giữa inverter và tải AC (bảo vệ tải). Hệ thống pin lưu trữ năng lượng mặt trời điện áp thấp thường dùng cấu hình off-grid 48V này với pack LiFePO4 16S.
Sơ đồ hệ thống hybrid
Hybrid phức tạp hơn vì inverter hybrid có bốn cổng kết nối riêng biệt: PV Input (DC từ tấm pin), Battery Port (DC từ pack pin), Grid Input (AC từ lưới điện) và Load Output (AC ra tải).
Pack pin lưu trữ kết nối thẳng vào Battery Port của inverter hybrid, không qua MPPT riêng và không dùng chung busbar với PV. Đây là điểm khác biệt lớn nhất so với sơ đồ off-grid. Luồng sơ đồ: PV → PV Input inverter; Lưới AC → Grid Input inverter; Pack pin ↔ Battery Port inverter (hai chiều sạc và xả); Load Output → Tải.
CB bảo vệ pack pin đặt giữa đầu ra BMS và Battery Port của inverter. Dây kết nối này mang dòng xả tối đa của pack, nên tiết diện dây và rating CB phải tính theo dòng xả tối đa của BMS, không phải công suất inverter.
Nhiều inverter hybrid hiện đại (Deye, Growatt, Victron) yêu cầu giao tiếp BMS qua RS485 hoặc CAN bus để đọc SOC và điều chỉnh chiến lược sạc tự động. Trên sơ đồ, cổng giao tiếp này thể hiện bằng đường nét đứt nối từ BMS vào cổng COM của inverter, phân biệt với đường nét liền của mạch dòng chính. Với hệ thống pin lưu trữ năng lượng mặt trời cao áp từ 96V đến 512V, giao tiếp CAN bus là yêu cầu bắt buộc vì inverter cần giám sát từng module trong chuỗi cao áp.
Cần chuẩn bị trước khi đọc và sử dụng sơ đồ đấu nối
Trước khi dùng bất kỳ sơ đồ đấu nối nào làm tài liệu thi công, bạn cần xác nhận đủ bốn thông tin sau:
Thứ nhất, điện áp hệ thống. Xác nhận inverter yêu cầu điện áp DC bao nhiêu (24V, 48V, 96V hay cao hơn). Điện áp này quyết định cấu hình nối tiếp của pack pin.
Thứ hai, dòng xả tối đa của BMS. Thông số này xác định rating tối thiểu của CB và tiết diện dây dẫn chính. CB phải có rating bằng 1,0–1,25 lần dòng xả tối đa BMS.
Thứ ba, loại inverter. Off-grid inverter, hybrid inverter và grid-tie inverter có sơ đồ đấu nối pack pin khác nhau hoàn toàn. Dùng sơ đồ sai loại dẫn đến đấu nhầm cổng.
Thứ tư, yêu cầu giao tiếp BMS-Inverter. Inverter có yêu cầu RS485 hay CAN không? Nếu có, dây giao tiếp phải xuất hiện trên sơ đồ và được đấu đúng cổng COM.
Lưu ý kỹ thuật khi đọc sơ đồ đấu nối pin lưu trữ
Một số lỗi đọc sơ đồ tôi gặp thường xuyên nhất trong quá trình tư vấn kỹ thuật tại BRD Lab:
Nhầm B− với P−. Hai terminal này trông giống nhau trên sơ đồ nhưng chức năng khác nhau. B− nối với cực âm pack pin (phía trong BMS). P− là đầu ra âm của BMS (phía tải). Đấu nhầm hai terminal này làm BMS không hoạt động hoặc hỏng ngay lập tức.
Bỏ qua dây cân bằng cell. Một số thợ lắp đặt bỏ qua nhóm dây balance wires vì nghĩ chúng không ảnh hưởng đến vận hành. Thực tế, thiếu dây cân bằng khiến BMS không đo được điện áp từng cell và không thể kích hoạt bảo vệ quá sạc/quá xả theo cell.
Đảo chiều dòng trên sơ đồ hybrid. Trong hệ thống hybrid, dòng điện đi hai chiều qua Battery Port. Một số sơ đồ chỉ vẽ mũi tên một chiều (xả), bỏ chiều sạc. Khi kiểm tra, hãy xác nhận cả hai chiều đều được ghi rõ.
Dùng sơ đồ mẫu không khớp cấu hình thực tế. Sơ đồ mẫu 48V thường vẽ cho pack 16S LiFePO4 (16 cell × 3,2V = 51,2V). Nếu pack của bạn dùng cell hóa học khác hoặc số cell khác, sơ đồ mẫu không áp dụng được trực tiếp.
Để kiểm tra pin lưu trữ năng lượng mặt trời sau khi lắp đặt theo sơ đồ, bạn cần đo điện áp tại đúng hai điểm kiểm tra đã đề cập: đầu ra BMS và đầu vào inverter. Hai điểm này phải khớp nhau khi CB đóng.
Câu hỏi thường gặp
Sơ đồ đấu nối pin lưu trữ khác sơ đồ đấu nối tấm pin PV như thế nào?
Sơ đồ đấu nối tấm pin PV thể hiện cách ghép các tấm quang điện thành string và kết nối với MPPT charger. Sơ đồ đấu nối pin lưu trữ thể hiện cách ghép cell thành pack, kết nối BMS và đầu ra DC. Hai sơ đồ này độc lập nhau và phục vụ hai mục đích kiểm tra khác nhau.
BMS phải đặt trước hay sau CB DC trên sơ đồ?
BMS đặt trước CB DC. Thứ tự đúng: Pack pin → BMS → CB DC → Busbar DC → Inverter. BMS cần kết nối trực tiếp với pack để đọc điện áp cell và ra quyết định bảo vệ. CB đặt sau BMS để bảo vệ dây và thiết bị phía sau, không phải để bảo vệ pack pin.
Ký hiệu 2S2P, 4S2P có nghĩa là gì trong sơ đồ ghép pin?
xSyP là ký hiệu cấu hình hỗn hợp: x là số module trong mỗi chuỗi nối tiếp (Series), y là số chuỗi ghép song song (Parallel). Ví dụ 4S2P = 4 module nối tiếp tạo một chuỗi, hai chuỗi như vậy ghép song song, tổng 8 module. BMS phải thiết kế theo số cell trong một chuỗi (S), không phải tổng số cell.
Dây RS485 và CAN bus trên sơ đồ BMS dùng để làm gì?
RS485 và CAN bus là cổng giao tiếp giữa BMS và inverter hybrid thông minh. Qua cổng này, BMS truyền dữ liệu SOC, nhiệt độ và trạng thái bảo vệ cho inverter. Inverter dùng thông tin đó để điều chỉnh chiến lược sạc và xả tự động. Trên sơ đồ, cổng giao tiếp thể hiện bằng đường nét đứt, phân biệt với đường nét liền của mạch dòng chính.
Pack pin 48V LiFePO4 gồm bao nhiêu cell nối tiếp?
Pack pin LiFePO4 điện áp 48V (thực tế 51,2V danh định) gồm 16 cell nối tiếp (16S), mỗi cell có điện áp danh định 3,2V. Điện áp đầy là 16 × 3,65V = 58,4V; điện áp cắt xả là 16 × 2,5V = 40V. BMS cho pack này phải là loại 16S.
