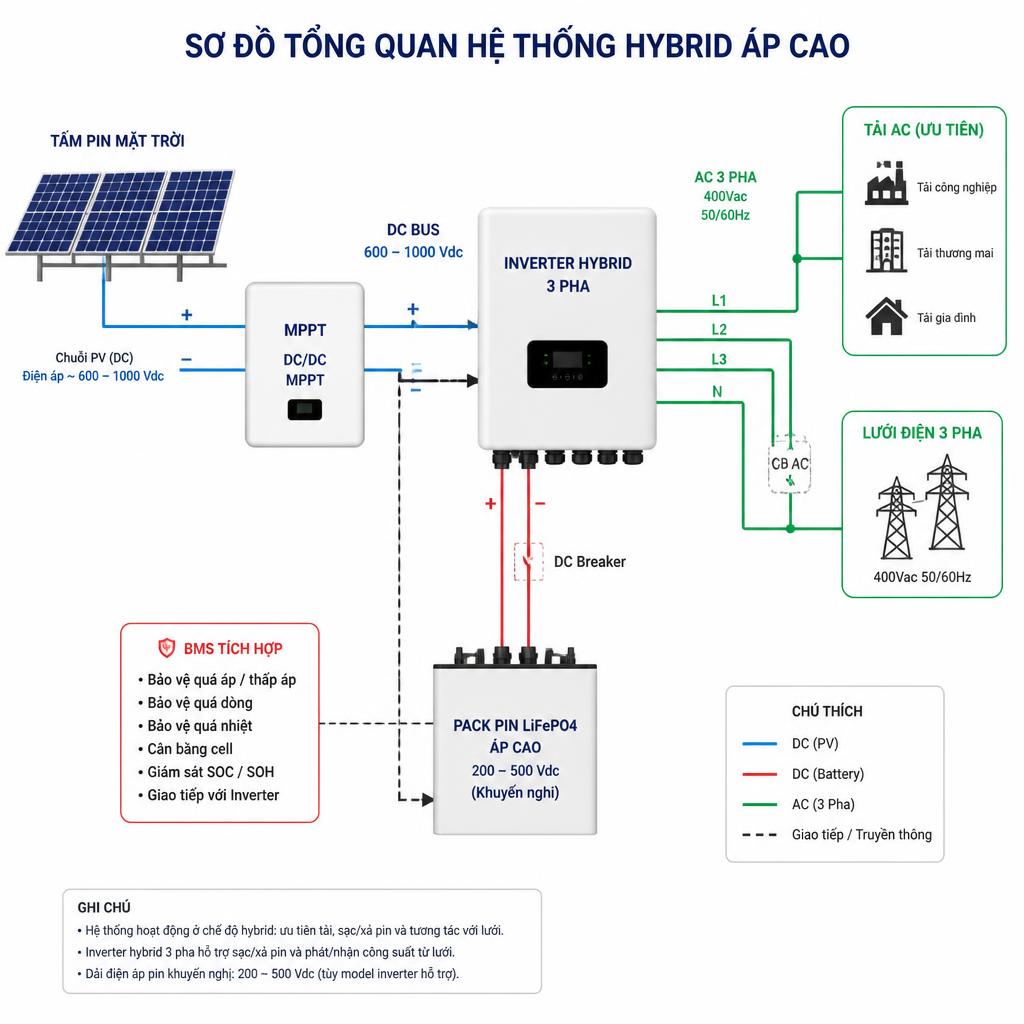

RS485 là kênh truyền thông nối BMS của pin lưu trữ áp cao với inverter và hệ thống quản lý năng lượng (EMS/SCADA). Trong hệ pin LiFePO4 ghép nhiều module nối tiếp đạt 96V đến 512V, mỗi pack mang BMS riêng, RS485 là sợi dây logic gom toàn bộ dữ liệu đó về một điểm điều phối duy nhất. Giao thức này hoạt động trên nền Modbus RTU, truyền tín hiệu vi sai chống nhiễu EMI tốt, và dễ tích hợp cách ly điện áp, ba lý do khiến nó trở thành lựa chọn phổ biến nhất trong các hệ ESS công nghiệp hiện nay.
RS485 đóng vai trò gì trong hệ thống pin áp cao?
RS485 là lớp giao tiếp logic, không phải lớp công suất. Nó không truyền điện từ pin sang tải, nó truyền thông tin về trạng thái pin để inverter và EMS ra quyết định điều khiển đúng lúc. Hai nhiệm vụ cốt lõi của kênh này là thu thập dữ liệu giám sát real-time và chuyển lệnh điều khiển ngược lại từ EMS xuống BMS.
BMS áp cao cần giao tiếp để làm gì?
BMS cần giao tiếp để thực hiện ba việc: báo cáo trạng thái liên tục, nhận lệnh điều chỉnh từ hệ thống quản lý năng lượng, và phát cảnh báo khẩn cấp khi có sự cố. Không có kênh giao tiếp, BMS chỉ bảo vệ cục bộ theo ngưỡng cài sẵn, inverter không biết SOC thực tế và sẽ sạc theo điện áp cố định.
Với pack LiFePO4, sạc theo điện áp cố định mà không nhìn SOC thực tế dẫn đến nguy cơ quá sạc khi cell già hóa và dung lượng thực giảm. Ví dụ cụ thể: khi SOC đạt 95%, BMS gửi bản tin Modbus RTU qua RS485, inverter nhận, giảm dòng sạc xuống C/10 để vào giai đoạn hấp thụ. Toàn bộ chuỗi phản hồi đó diễn ra trong vòng dưới 100ms ở baud rate 9600 bps.
Dữ liệu BMS truyền qua RS485 gồm: điện áp tổng pack, điện áp từng nhóm cell, dòng sạc/xả tức thời, nhiệt độ từng module, SOC (%), và mã trạng thái bảo vệ. Inverter đọc các giá trị này để điều chỉnh dòng sạc, còn EMS/SCADA dùng để hiển thị dashboard và ghi log vận hành.
Tại sao RS485 phù hợp với môi trường điện áp cao?
RS485 truyền tín hiệu vi sai trên hai dây A và B. Receiver đo hiệu điện thế V(A) – V(B): khi hiệu này lớn hơn +200mV là logic 1, nhỏ hơn -200mV là logic 0. Nhiễu EMI từ inverter IGBT switching hay contactor đóng cắt tác động đều lên cả hai dây cùng lúc, hiệu V(A) – V(B) không đổi, tín hiệu không bị ảnh hưởng.
Theo tiêu chuẩn TIA/EIA-485, RS485 chịu được common-mode voltage trong dải -7V đến +12V. Dải này đủ rộng để xử lý spike từ contactor 400V sau khi qua IC cách ly. Đây là điểm mà RS232, giao thức đo tín hiệu đơn so với GND, không thể cạnh tranh: RS232 chỉ truyền tối đa 15m và nhạy nhiễu trong môi trường tủ điện công nghiệp.
Ngoài khả năng chống nhiễu, RS485 dễ tích hợp IC cách ly điện áp như ADM2587E của Analog Devices. Đây là yếu tố sống còn khi BMS nằm trực tiếp trên bus HV. Chi phí linh kiện RS485 thấp và phổ biến tại Việt Nam, module RS485-to-USB dùng để cấu hình BMS có thể tìm mua dễ dàng với giá dưới 150.000 đồng.
Đặc tính kỹ thuật nào của RS485 quyết định hiệu quả trong ứng dụng pin áp cao?
Ba đặc tính kỹ thuật quyết định hiệu quả RS485 trong hệ pin áp cao là tín hiệu vi sai, cách ly điện áp galvanic, và baud rate phù hợp với khoảng cách thực tế. Với hệ HV battery, cách ly điện áp quan trọng hơn baud rate, một hệ dùng IC không cách ly có thể hoạt động tốt trong phòng lab nhưng phá hủy thiết bị ngay ngày đầu vận hành thực tế.
Truyền tín hiệu vi sai và khả năng chống nhiễu trong tủ điện HV
Tủ ESS áp cao sinh nhiễu EMI từ nhiều nguồn cùng lúc: inverter 3 pha với IGBT switching tần số 20kHz, contactor đóng cắt 400V–480V, và cáp công suất chạy song song cáp tín hiệu. Trong môi trường đó, RS485 differential signaling hoạt động theo cơ chế: spike nhiễu xuất hiện đồng thời trên cả dây A lẫn dây B, receiver chỉ đọc hiệu A–B, spike bị triệt tiêu hoàn toàn.
Tôi đã đo thực tế trên một hệ ESS 100kWh với inverter 3 pha switching 20kHz: RS485 truyền ổn định ở 9600 bps, không có lỗi frame trong 48 giờ vận hành liên tục, trong khi thử nghiệm RS232 trên cùng tuyến cáp cho tỷ lệ lỗi bit vượt 5%.

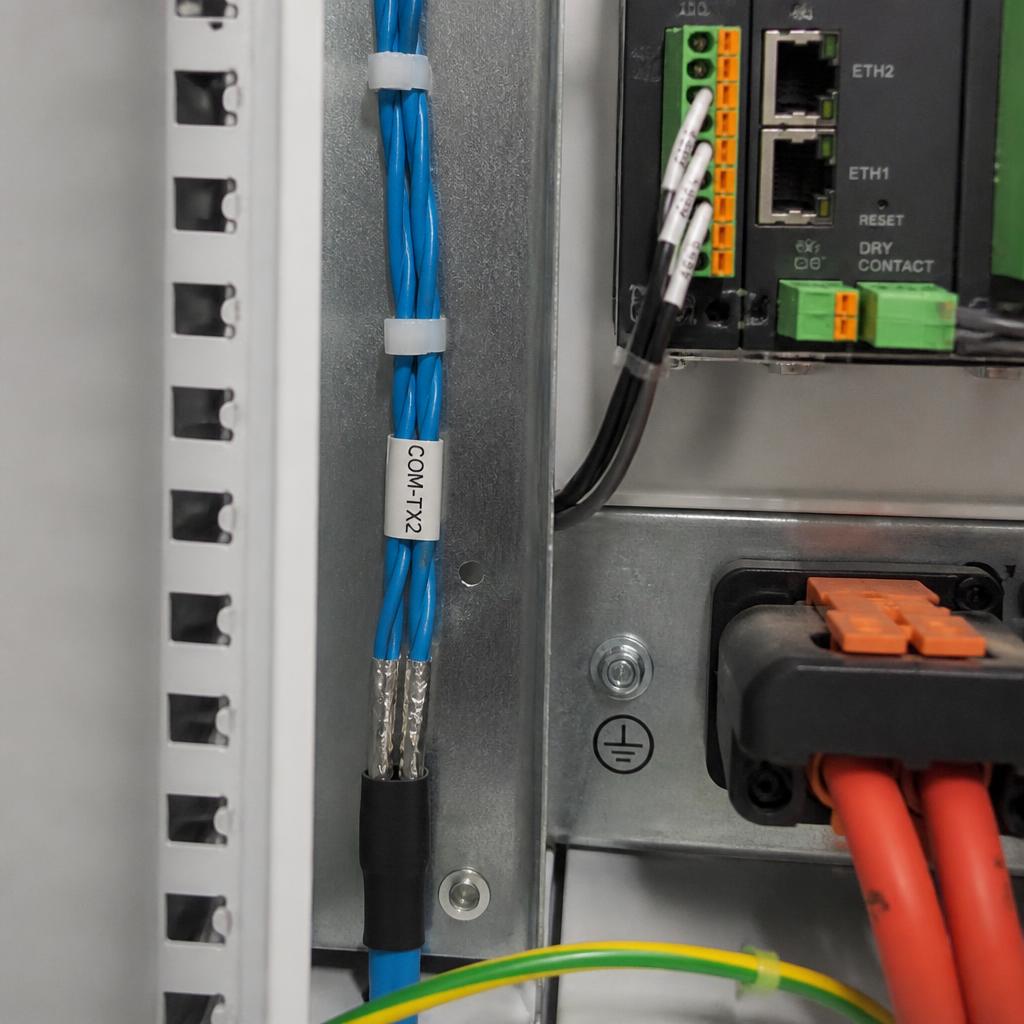

Về đi dây, cáp xoắn đôi có shield (STP) là lựa chọn bắt buộc trong tủ ESS. Đặt cáp RS485 cách cáp công suất ít nhất 10 cm. Nếu bắt buộc phải giao chéo, giao vuông góc 90 độ thay vì chạy song song.
Cách ly điện áp galvanic: yêu cầu bắt buộc
Hệ pin áp cao bắt buộc dùng RS485 có cách ly điện áp galvanic. BMS gắn trực tiếp trên bus HV, ví dụ hệ 12 pack 32V nối tiếp tạo bus 384V, mạch RS485 bên trong BMS nằm ở điện áp cao so với GND hệ thống. Nếu không cách ly, dòng rò từ bus HV đi vào mạch tín hiệu 3.3V/5V phá hủy IC driver và gây nguy hiểm điện giật cho kỹ thuật viên kết nối laptop cấu hình.
Có hai cách thực hiện cách ly. Thứ nhất, BMS tích hợp sẵn IC cách ly bên trong, tiện nhất, không cần thêm thiết bị ngoài. Thứ hai, dùng module cách ly RS485 rời lắp ngoài, áp dụng khi BMS không tích hợp sẵn hoặc khi cần nâng cấp hệ cũ.
IC cách ly RS485 phổ biến gồm ADM2587E của Analog Devices (cách ly 2.5kV rms, tích hợp DC-DC converter) và ISO3082 của Texas Instruments (cách ly 2.5kV rms, tốc độ đến 500kbps). Với hệ 480V, mức cách ly 2.5kV rms cho hệ số an toàn hơn 5 lần, đủ theo IEC 62109 cho ứng dụng năng lượng tái tạo.
Khi chọn IC cách ly, kiểm tra ba thông số: isolation voltage (tối thiểu 1.5kV rms với hệ 480V), data rate (tối thiểu bằng baud rate dùng trong hệ thống), và working voltage liên tục (không chỉ peak). Một số BMS giá rẻ không tích hợp cách ly, đọc kỹ datasheet trước khi đấu nối vào hệ HV.
Tốc độ baud rate và khoảng cách truyền phù hợp với hệ ESS
Hệ ESS thực tế thường dùng 9600 bps hoặc 19200 bps. Khoảng cách trong cùng tủ hoặc phòng kỹ thuật thường từ 5m đến 50m, không đòi hỏi baud rate cao. Ưu tiên ổn định hơn tốc độ: dữ liệu BMS cập nhật 1–10 lần/giây, 9600 bps đủ để truyền 32 register Modbus trong dưới 50ms.
| Baud rate (bps) | Khoảng cách tối đa | Ứng dụng điển hình trong ESS |
|---|---|---|
| 9600 | 1.200 m | Hệ nhiều BMS (>8 node), khoảng cách xa |
| 19200 | 600 m | Hệ 4–8 BMS, trong cùng phòng kỹ thuật |
| 115200 | 100 m | Hệ 1–4 BMS, trong cùng tủ điện |
| 1.000.000 | 12 m | Không khuyến nghị cho ESS thực tế |
Quy tắc ước tính nhanh: khoảng cách (m) nhân baud rate (bps) không vượt 10^8. Khi hệ có hơn 8 BMS node, dùng 9600 bps để tránh lỗi timing khi master poll lần lượt từng địa chỉ.
Sơ đồ đấu nối RS485 cho hệ thống pin áp cao nhiều pack
Hệ nhiều pack đấu RS485 theo chuỗi daisy-chain, một đường bus duy nhất đi lần lượt qua từng BMS, giảm số lượng dây về inverter/EMS xuống còn 2 dây tín hiệu (A và B) cộng GND. Ba yếu tố quyết định chất lượng đấu nối: topology bus đúng chuẩn, điện trở termination đặt đúng vị trí, và lựa chọn cáp phù hợp.
Cấu trúc bus daisy-chain và phân địa chỉ slave BMS
Mỗi BMS trong chuỗi nhận một địa chỉ Modbus slave duy nhất từ 1 đến 247. Master (inverter hoặc EMS) poll lần lượt từng địa chỉ để thu thập dữ liệu. Địa chỉ 0 là broadcast, dùng để gửi lệnh đến tất cả slave cùng lúc, không dùng làm địa chỉ thường trực của BMS.

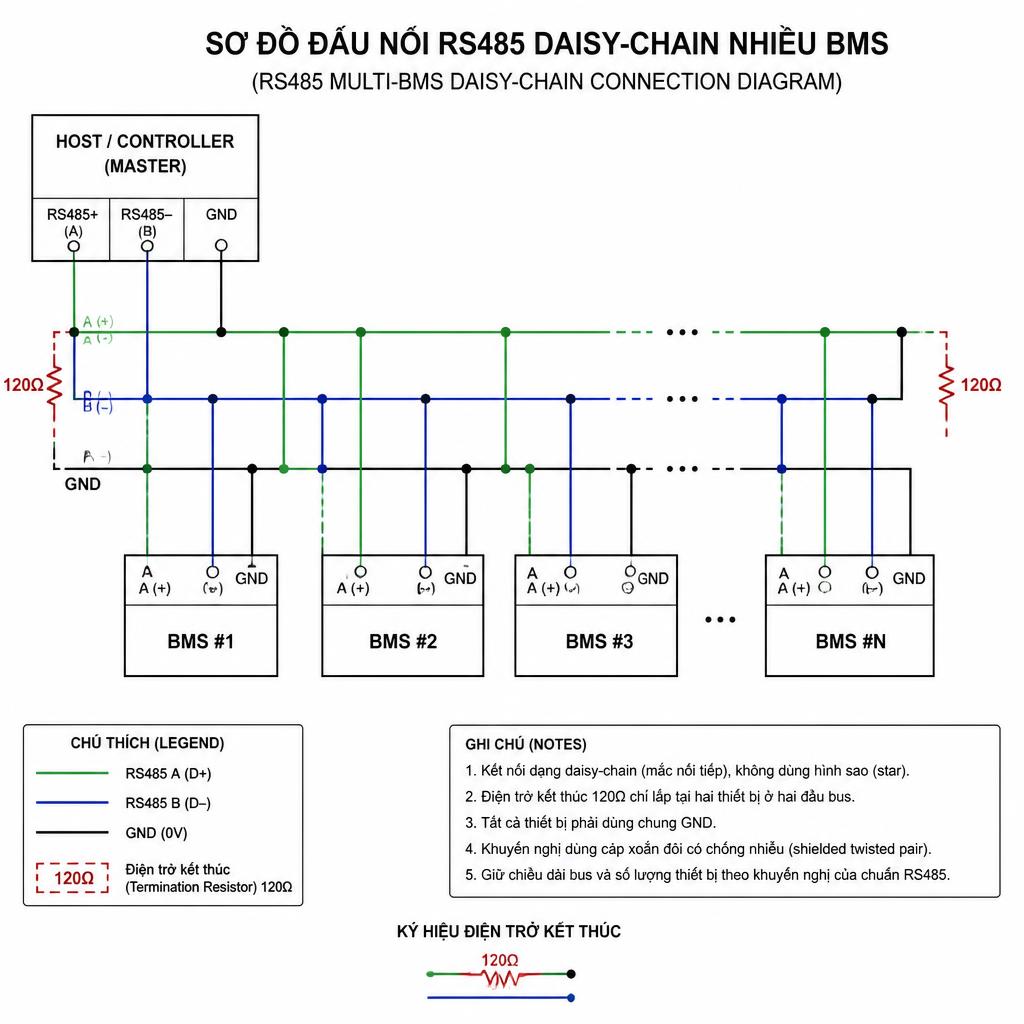

Sơ đồ kết nối theo thứ tự:
Master (Inverter/EMS) → [A/B] → BMS #1 (addr=1) → [A/B] → BMS #2 (addr=2) → … → BMS #n (addr=n) → [120Ω termination]
Không dùng star topology (phân nhánh từ một điểm trung tâm ra nhiều BMS). Phản xạ tín hiệu tại điểm nối gây lỗi truyền, đặc biệt ở baud rate từ 19200 bps trở lên. RS485 theo TIA/EIA-485 hỗ trợ tối đa 32 unit load trên một bus không có repeater. Nếu dùng IC driver 1/8 unit load (như SN65HVD1781 của TI), con số này tăng lên đến 256 node.
Quy trình đặt địa chỉ slave: tắt nguồn BMS, chỉnh DIP switch hoặc kết nối laptop qua cổng USB-RS485, bật nguồn, kiểm tra bằng công cụ Modbus poll (ví dụ Modbus Poll hoặc Simply Modbus). Một số BMS cho phép đặt địa chỉ qua lệnh broadcast RS485, tiện khi lắp đặt hàng loạt mà không cần tháo từng thiết bị.
Điện trở termination và cách đặt đúng vị trí
Đặt điện trở 120Ω tại đúng hai đầu cuối bus: một tại master, một tại BMS cuối cùng trong chuỗi. Bus RS485 có trở kháng đặc tính xấp xỉ 120Ω, termination phối hợp trở kháng, triệt tiêu phản xạ tín hiệu tại đầu cuối dây.
Sai lầm phổ biến nhất khi triển khai: đặt điện trở 120Ω tại mỗi BMS. Kết quả là tổng tải tăng vọt, driver RS485 quá tải, tín hiệu suy giảm và lỗi truyền tăng cao. Với hệ 8 BMS mà mỗi node có 120Ω, tổng tải song song chỉ còn 15Ω, thấp hơn nhiều so với giới hạn driver.
Cách kiểm tra nhanh: tắt nguồn tất cả thiết bị, đo điện trở giữa dây A và dây B. Kết quả đúng là khoảng 60Ω (hai điện trở 120Ω mắc song song). Nếu kết quả thấp hơn nhiều, có nhiều termination đang hoạt động cùng lúc. Một số BMS tích hợp sẵn jumper termination, chỉ bật jumper trên node đầu và node cuối cùng.
Với hệ trong cùng tủ, khoảng cách dưới 10m và baud rate 9600 bps, bỏ termination cũng không ảnh hưởng đáng kể đến chất lượng tín hiệu. Khoảng cách vượt 50m hoặc baud rate từ 19200 bps trở lên thì termination là bắt buộc.
Chọn cáp và khoảng cách đi dây thực tế trong tủ ESS
Dùng cáp xoắn đôi có shield (STP), cỡ dây AWG 24 đến AWG 22. Hai thông số điện cần kiểm tra khi mua cáp: điện trở dây không vượt 100Ω/km và điện dung không vượt 52.5pF/m theo TIA/EIA-485. Điện dung cao làm méo tín hiệu ở baud rate lớn.
Trong thực tế lắp đặt tại Việt Nam, khoảng cách RS485 trong cùng tủ ESS thường từ 2m đến 15m. Giữa các tủ trong cùng phòng kỹ thuật, khoảng cách phổ biến từ 15m đến 50m. Cả hai trường hợp đều nằm thoải mái trong giới hạn 9600 bps.
Nối đất shield tại một đầu duy nhất, thường là phía master. Nối đất cả hai đầu tạo ground loop, dẫn đến dòng cảm ứng trên shield gây nhiễu ngược lại vào tín hiệu. Đây là lỗi đi dây tôi gặp khá nhiều trong các hệ ESS lắp vội không có bản vẽ thi công chi tiết.
Cấu hình giao tiếp RS485 trên BMS pin áp cao
Sau khi đấu nối phần cứng đúng chuẩn, bước tiếp theo là cấu hình phần mềm cho từng BMS trong chuỗi. Phần này đi qua bốn nội dung: thiết lập địa chỉ Modbus RTU, các thông số BMS truyền qua RS485, cài đặt baud rate và parity, và so sánh nhanh RS485 với CAN để biết khi nào chọn giao thức nào.
Thiết lập địa chỉ Modbus RTU cho từng BMS trong chuỗi
Modbus RTU là lớp giao thức ứng dụng chạy trên nền vật lý RS485. Master gửi yêu cầu (request frame) đến địa chỉ slave cụ thể, slave phản hồi (response frame) trong khoảng thời gian timeout cho phép, thường 500ms đến 1000ms tùy cấu hình master.
Mỗi BMS cần một địa chỉ slave duy nhất trong dải 1–247. Địa chỉ trùng lặp khiến hai BMS cùng phản hồi một lúc, gây xung đột bus và lỗi CRC. Sau khi đặt địa chỉ, dùng function code 03 (Read Holding Registers) để kiểm tra BMS phản hồi đúng không trước khi kết nối toàn bộ chuỗi.
Tại BRD Lab, đội ngũ kỹ thuật cấu hình và kiểm tra từng BMS riêng lẻ trước khi lắp vào chuỗi. Quy trình này mất thêm 15–20 phút mỗi pack nhưng loại bỏ hoàn toàn lỗi địa chỉ trùng, sự cố mà khi xảy ra trong hệ đã lắp đặt hoàn chỉnh rất khó debug.
Các thông số BMS truyền qua RS485: điện áp, dòng, nhiệt độ, SOC
BMS truyền dữ liệu theo bản đồ register Modbus (register map) do nhà sản xuất định nghĩa. Các nhóm thông số phổ biến gồm: điện áp tổng pack (V, độ phân giải 0.1V), điện áp từng cell group (mV, độ phân giải 1mV), dòng sạc/xả (A, độ phân giải 0.1A), nhiệt độ từng cảm biến NTC (°C, độ phân giải 0.1°C), SOC (%, độ phân giải 1%), SOH (%), và mã trạng thái bảo vệ (bitmask).
Mã trạng thái bảo vệ là thông số quan trọng nhất để EMS xử lý khẩn cấp. Mỗi bit trong bitmask tương ứng một loại lỗi: quá áp cell, thấp áp cell, quá nhiệt sạc, quá nhiệt xả, quá dòng sạc, quá dòng xả, lỗi cân bằng. EMS đọc register này mỗi chu kỳ poll và kích hoạt ngắt contactor nếu bit lỗi nghiêm trọng được bật.
Cấu hình baud rate, parity và stop bit chuẩn trong hệ ESS
Cấu hình Modbus RTU chuẩn nhất trong hệ ESS là 9600-8-N-1: baud rate 9600 bps, 8 data bit, không parity (None), 1 stop bit. Một số BMS dùng 9600-8-E-1 (Even parity), kiểm tra datasheet BMS trước khi cấu hình master.
Master và tất cả slave trên cùng bus phải dùng cùng bộ thông số. Sai lệch một thông số duy nhất (ví dụ master dùng None parity, slave dùng Even parity) khiến toàn bộ giao tiếp thất bại mà không có thông báo lỗi rõ ràng, chỉ thấy timeout liên tục.
RS485 và CAN: khi nào chọn giao thức nào?
RS485 với Modbus RTU phù hợp khi hệ thống cần kết nối nhiều BMS (đến 32 node), khoảng cách xa (đến 1.200m), và yêu cầu tương thích với SCADA/EMS công nghiệp sẵn có. Chi phí triển khai thấp, linh kiện phổ biến, và kỹ thuật viên Việt Nam quen thuộc với giao thức này.
CAN bus phù hợp hơn khi cần tốc độ phản hồi cao (đến 1Mbps), hệ thống nhiều master, hoặc inverter chỉ hỗ trợ CAN (phổ biến với inverter xe điện và một số inverter hybrid cao cấp). Phân tích chi tiết ưu nhược điểm và kịch bản chọn lựa giữa hai giao thức có trong bài giao tiếp CAN của pin áp cao.
Lỗi thường gặp khi triển khai RS485 trên pin áp cao và cách xử lý

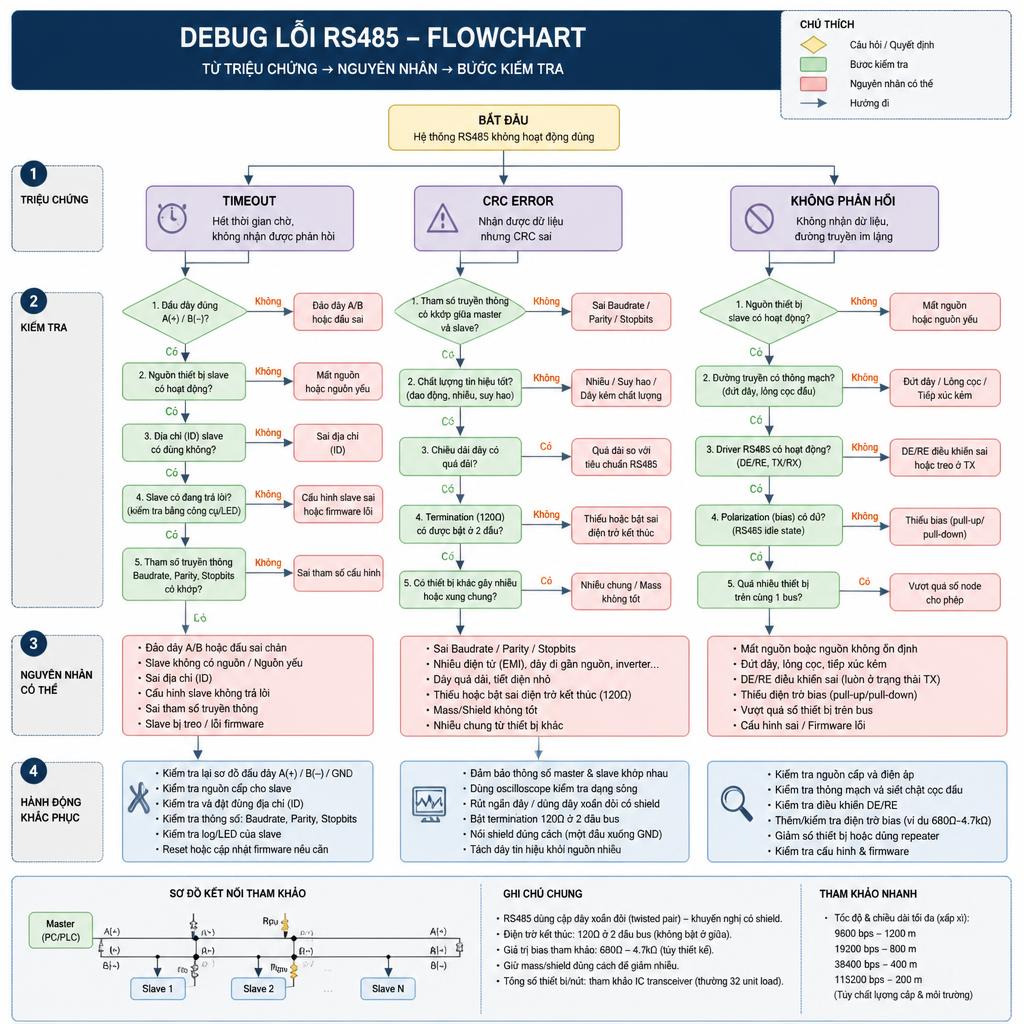

Lỗi phổ biến nhất trong thực tế không phải lỗi phần cứng, mà là lỗi cấu hình và lỗi đi dây. Dưới đây là các lỗi tôi gặp lặp đi lặp lại khi hỗ trợ kỹ thuật cho các hệ ESS đã lắp đặt.
Timeout liên tục trên tất cả slave: Nguyên nhân thường gặp nhất là sai baud rate hoặc sai parity giữa master và slave. Kiểm tra lại cấu hình từng thiết bị. Nguyên nhân thứ hai là đứt dây A hoặc B tại một điểm trong chuỗi, dùng multimeter đo thông mạch từng đoạn.
Một số slave phản hồi, một số không: Địa chỉ slave trùng lặp hoặc cáp bị đứt sau node cuối cùng phản hồi được. Poll từng địa chỉ riêng lẻ để xác định node nào im lặng.
Lỗi CRC không liên tục (intermittent): Thường do nhiễu EMI vì đi dây RS485 quá gần cáp công suất, hoặc thiếu termination khi baud rate từ 19200 bps trở lên. Kiểm tra khoảng cách đi dây và đo điện trở giữa A–B (kỳ vọng ~60Ω khi tắt nguồn).
BMS không phản hồi sau khi đấu vào hệ HV: Khả năng cao BMS không có cách ly điện áp, mạch RS485 đã bị phá hủy do dòng rò. Thay BMS và bổ sung module cách ly rời trước khi đấu lại.
Ground loop gây nhiễu: Shield cáp được nối đất cả hai đầu. Ngắt một đầu (thường là đầu slave), chỉ giữ nối đất phía master.
Tổng kết: Ba điểm kỹ thuật cốt lõi khi triển khai RS485 cho pin áp cao
Thứ nhất, cách ly điện áp galvanic không phải tùy chọn, đây là yêu cầu bắt buộc với mọi hệ pin áp cao từ 96V trở lên. IC cách ly tối thiểu 1.5kV rms cho hệ 480V, tốt nhất là 2.5kV rms theo chuẩn ADM2587E hoặc ISO3082.
Thứ hai, topology daisy-chain và termination đúng vị trí quyết định độ ổn định bus. Hai điện trở 120Ω đặt tại master và node cuối, không nhiều hơn, không ít hơn. Đo điện trở A–B khi tắt nguồn để xác nhận: kết quả ~60Ω là đúng.
Thứ ba, 9600 bps với cấu hình 8-N-1 là điểm khởi đầu an toàn cho mọi hệ ESS. Tăng baud rate chỉ khi có lý do cụ thể về tốc độ cập nhật dữ liệu, và chỉ khi khoảng cách bus cho phép.
Đội ngũ kỹ thuật của chúng tôi thiết kế BMS tích hợp sẵn cách ly RS485 cho các hệ pin lưu trữ áp cao từ 96V đến 512V. Mỗi pack được cấu hình địa chỉ Modbus và kiểm tra giao tiếp trước khi xuất xưởng, rút ngắn thời gian commissioning tại công trình. Nếu bạn cần tư vấn về cấu hình RS485 cho hệ ESS cụ thể, liên hệ BRD Lab qua số 0566868333 hoặc email brdlab.vn@gmail.com.
Với hệ pin lưu trữ áp cao cho hệ thống ESS công suất lớn, dịch vụ đóng pin lithium trọn gói bao gồm cả cấu hình giao tiếp và kiểm tra tích hợp với inverter thực tế trước khi bàn giao.
