Hệ thống điện mặt trời lắp xong, inverter bật lên nhưng pin không sạc đủ công suất, hoặc màn hình báo lỗi điện áp ngay từ lần đầu khởi động. Tôi gặp tình huống này nhiều hơn bạn nghĩ. Sau khi kiểm tra, nguyên nhân gần như luôn nằm ở cùng một chỗ: bước đấu nối pin bị làm sai hoặc bị bỏ qua một phần. Tôi trực tiếp thiết kế và lắp đặt hàng trăm pack pin lưu trữ điện năng lượng mặt trời LiFePO4 cho các hệ thống từ hộ gia đình đến công trình thương mại. Những lỗi phổ biến nhất tôi thấy đều xuất phát từ bước đấu nối đầu tiên, không phải từ chất lượng pin hay inverter.
Bài này tập trung vào ba thứ cốt lõi: nguyên tắc đấu nối nối tiếp và song song, quy trình thực hiện từng bước theo đúng thứ tự, và các lỗi cần tránh kèm hậu quả cụ thể. Kiểm tra cực tính bằng đồng hồ vạn năng, chọn tiết diện dây theo dòng thực tế, cân bằng SOC trước khi ghép pin song song là ba điểm mà hầu hết tài liệu hiện nay bỏ qua hoặc giải thích quá sơ sài.
1. Trước Khi Đấu Nối: Cần Kiểm Tra Những Gì?
Kiểm tra kỹ trước khi cầm dây là bước quyết định an toàn. Bỏ qua bước này gây chập mạch, hỏng BMS (mạch quản lý pin) hoặc cháy cầu chì ngay lần đấu đầu tiên. Phần này chia thành hai nhóm: kiểm tra thông số pin và chuẩn bị dụng cụ.
1.1. Kiểm Tra Thông Số Pin Trước Khi Ghép
Hai pack pin ghép chung phải có cùng điện áp danh định và mức SOC (State of Charge, tức mức năng lượng còn lại) chênh lệch không quá 0,1V/cell trước khi kết nối. Nếu không, pack sạc đầy sẽ xả ngược sang pack yếu hơn, gây hỏng cả hai trong thời gian ngắn.
Trước khi ghép, hãy kiểm tra các thông số sau:
Điện áp danh định: Tất cả pack phải cùng điện áp, ví dụ cùng 48V. Không ghép pack 24V với pack 48V dù qua bộ chuyển đổi.
Dung lượng (Ah): Các pack ghép song song nên có cùng dung lượng. Ghép 100Ah với 200Ah không gây hỏng ngay nhưng làm mất cân bằng dòng sạc/xả theo thời gian.

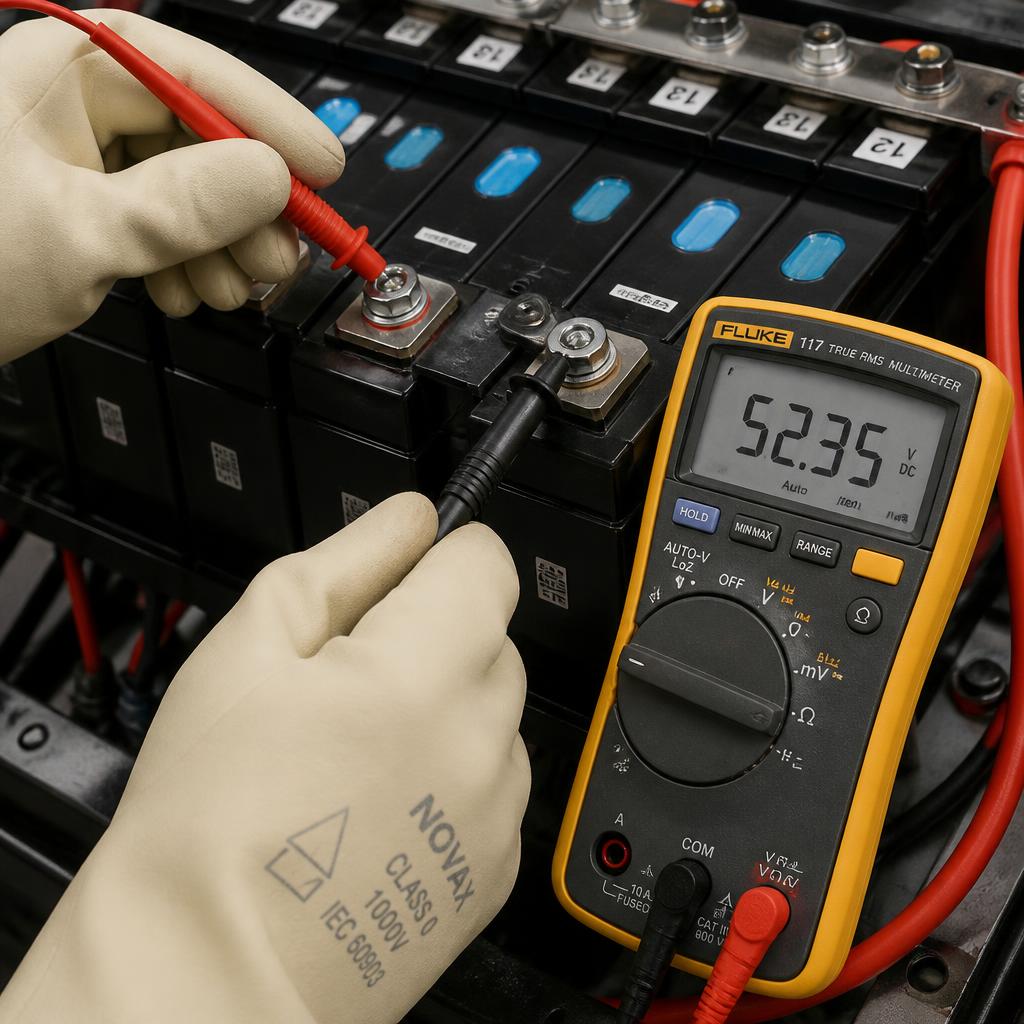

SOC đồng đều: Dùng đồng hồ vạn năng đo điện áp hở mạch (OCV) từng pack. Pack LiFePO4 48V đầy có OCV khoảng 54,4–54,8V. Pack cạn còn khoảng 44–46V. Chênh lệch OCV giữa các pack cần ghép không được vượt quá 0,5V tổng.
Không ghép pin cũ với pin mới: Pack cũ có nội trở cao hơn, nhận ít dòng sạc hơn, dẫn đến mất cân bằng ngày càng tăng. Nếu cần biết cách đo nội trở từng cell trước khi ghép, xem hướng dẫn đo nội trở pin lithium để kiểm tra trước khi ghép pack.
1.2. Chuẩn Bị Dụng Cụ và Vật Tư
Đấu nối pin lưu trữ cần 6 thứ cơ bản. Thiếu bất kỳ thứ nào đều làm tăng rủi ro hoặc khiến phải tháo ra làm lại từ đầu.
Đồng hồ vạn năng DC: Đo OCV từng pack, xác nhận cực tính, kiểm tra điện áp tổng sau khi đấu nối.
Kìm cốt thủy lực: Bấm đầu cốt đồng mạ thiếc chắc vào dây cáp. Kìm tay thông thường không đủ lực cho cáp từ 16mm² trở lên.
Cờ lê cách điện: Siết terminal pin. Dùng cờ lê có tay cầm cách điện, không dùng cờ lê kim loại trần.
Dây cáp DC chuyên dụng: Tiết diện tối thiểu 16mm² cho hệ thống 100Ah/48V, dây đồng nhiều sợi mềm, vỏ bọc chịu nhiệt. Không dùng dây điện dân dụng thông thường.
Cầu chì DC hoặc MCB DC: Rating phù hợp với dòng xả tối đa của từng pack. Đây là thiết bị bảo vệ bắt buộc, không phải tùy chọn.
Găng tay cách điện cấp 1.000V DC: Bảo vệ khi chạm vào terminal. Không thay bằng găng tay cao su thông thường vì không có chứng nhận cách điện điện áp cao.
2. Đấu Nối Nối Tiếp và Song Song: Nguyên Tắc Nào Áp Dụng Cho Hệ Thống Của Bạn?
Nối tiếp tăng điện áp, song song tăng dung lượng, hỗn hợp tăng cả hai. Chọn sai phương pháp khiến hệ thống hoạt động dưới công suất thiết kế dù pin đủ tốt. Phần này lần lượt phân tích cơ chế từng kiểu đấu nối, kèm ví dụ số và điều kiện bắt buộc để áp dụng đúng.
2.1. Đấu Nối Tiếp (Series)
Đấu nối tiếp tăng điện áp, giữ nguyên dung lượng. Dùng kiểu này khi inverter yêu cầu điện áp cao hơn một pack đơn lẻ có thể cung cấp.

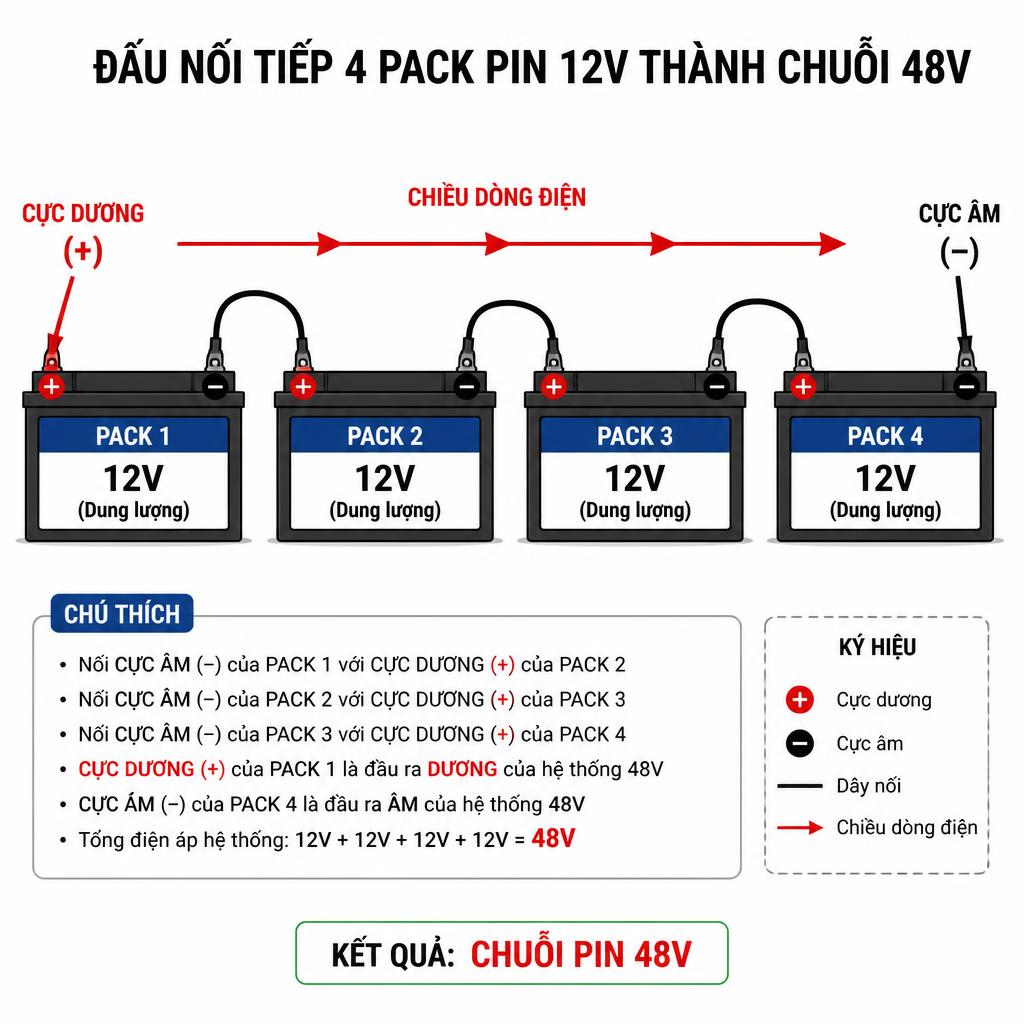

Cơ chế đấu nối tiếp: cực âm của pack 1 nối với cực dương của pack 2, cực âm pack 2 nối với cực dương pack 3, tiếp tục như vậy cho đến pack cuối. Hai đầu còn lại (cực dương pack 1 và cực âm pack cuối) là hai đầu ra của chuỗi.
Ví dụ số: 2 pack 24V/100Ah nối tiếp cho ra 48V/100Ah. 4 pack 12V/100Ah nối tiếp cho ra 48V/100Ah. Điện áp cộng dồn, dung lượng giữ nguyên theo pack đơn lẻ.
Điều kiện bắt buộc khi đấu nối tiếp: tất cả pack phải cùng dung lượng Ah và cùng hóa học cell. Không trộn LiFePO4 với NMC trong cùng một chuỗi vì hai hóa học có đường cong điện áp khác nhau, BMS không thể quản lý chính xác.
Một điểm thường bị bỏ qua: pack yếu nhất trong chuỗi quyết định toàn bộ dung lượng hệ thống. Nếu một pack chỉ còn 80Ah thực dụng, cả chuỗi chỉ dùng được 80Ah dù các pack còn lại vẫn đủ 100Ah. Mỗi pack trong chuỗi nối tiếp cần BMS riêng, hoặc toàn chuỗi dùng một master BMS quản lý tập trung. Sơ đồ chi tiết cho kiểu đấu này xem tại bài sơ đồ đấu nối pin lưu trữ năng lượng mặt trời.
2.2. Đấu Song Song (Parallel)
Đấu song song tăng dung lượng, giữ nguyên điện áp. Dùng khi cần thêm giờ lưu trữ mà không thay đổi điện áp hệ thống.

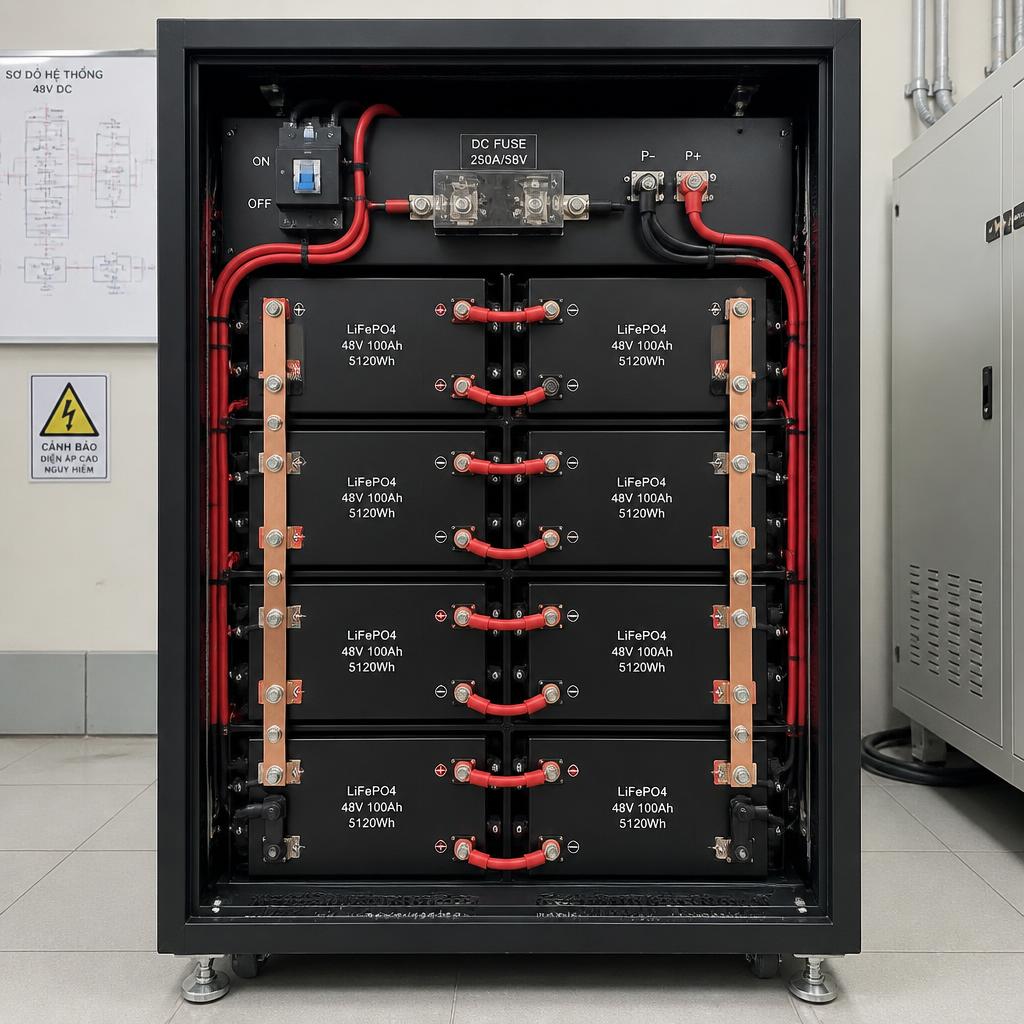

Cơ chế: cực dương của tất cả pack nối chung vào một điểm (busbar dương), cực âm của tất cả pack nối chung vào một điểm (busbar âm). Điện áp ra bằng điện áp một pack đơn lẻ, dung lượng bằng tổng tất cả pack.
Ví dụ số: 3 pack 48V/100Ah ghép song song cho ra 48V/300Ah.
Điểm mà tôi thấy nhiều người bỏ qua nhất: nguyên tắc cân bằng SOC trước khi ghép song song. Khi một pack đầy (OCV ~54V) ghép trực tiếp với một pack cạn (OCV ~48V), dòng cân bằng chạy giữa hai pack ngay lập tức. Dòng này có thể đạt vài chục ampe trong giây đầu, đủ để kích hoạt bảo vệ quá dòng BMS hoặc làm nóng đầu cốt. Giải pháp: sạc tất cả pack về cùng mức OCV (chênh lệch ≤ 0,5V tổng) trước khi nối dây. Cách cân bằng cell pin lưu trữ năng lượng mặt trời trước khi ghép giúp loại bỏ hoàn toàn rủi ro này.
Thứ tự đấu nối an toàn: đấu cực âm trước, cực dương sau. Lý do kỹ thuật: khi chạm cực dương cuối cùng, nếu có tia lửa nhỏ do điện áp chênh lệch, tia lửa xảy ra ở phía dương thay vì phía âm, giảm nguy cơ tạo hồ quang nguy hiểm hơn.
Không ghép pin cũ với pin mới trong cùng cụm song song. Pack cũ có nội trở cao hơn, nhận ít dòng sạc hơn trong mỗi chu kỳ, dẫn đến mất cân bằng ngày càng tăng và giảm tuổi thọ toàn hệ thống.
2.3. Đấu Hỗn Hợp (Series-Parallel): Khi Nào Dùng?
Đấu hỗn hợp kết hợp cả hai, vừa tăng điện áp vừa tăng dung lượng. Nhưng kiểu này đòi hỏi tất cả pack phải đồng nhất tuyệt đối về thông số, cùng nhà sản xuất, cùng dung lượng và cùng số chu kỳ đã dùng.
Ví dụ thực tế: 4 pack 24V/100Ah. Ghép từng cặp nối tiếp để có 2 chuỗi 48V/100Ah. Sau đó ghép 2 chuỗi này song song để có 48V/200Ah.
Cảnh báo quan trọng: không ghép theo kiểu nối tiếp trước rồi song song sau khi các chuỗi không đồng đều về thông số. Chuỗi có nội trở thấp hơn sẽ nhận nhiều dòng hơn, tạo vòng lặp dòng điện giữa các chuỗi, gây mất cân bằng và phát nhiệt dài hạn.
| Phương pháp | Điện áp | Dung lượng | Dùng khi |
|---|---|---|---|
| Nối tiếp | Tăng | Giữ nguyên | Cần điện áp cao hơn một pack đơn lẻ |
| Song song | Giữ nguyên | Tăng | Cần thêm giờ lưu trữ, giữ nguyên điện áp |
| Hỗn hợp | Tăng | Tăng | Cần cả hai, pack phải đồng nhất tuyệt đối |
3. Hướng Dẫn Đấu Nối Từng Bước
6 bước dưới đây áp dụng cho cả pin LiFePO4 và pin lithium NMC. Thứ tự không được đảo, đặc biệt bước ngắt nguồn và kiểm tra cực tính phải hoàn thành trước khi cắm bất kỳ dây nào.
Bước 1: Ngắt nguồn hoàn toàn
Tắt inverter, ngắt CB AC phía lưới điện, tháo kết nối dây từ tấm pin mặt trời xuống MPPT hoặc charge controller. Dây DC từ tấm pin luôn có điện khi có ánh sáng, kể cả ánh sáng yếu trong nhà. Không ngắt trước là rủi ro điện giật thực sự, không phải lý thuyết.
Bước 2: Kiểm tra điện áp và cực tính từng pack
Dùng đồng hồ vạn năng chế độ DC Voltage đo OCV từng pack. Ghi lại giá trị. Chênh lệch OCV giữa các pack cần ghép song song vượt quá 0,5V thì phải cân bằng trước, không được ghép ngay. Xác định cực dương (+) và cực âm (−) trên terminal mỗi pack. Đánh dấu bằng băng dính màu đỏ (dương) và đen (âm) nếu ký hiệu trên vỏ pack không rõ.
Bước 3: Lắp cầu chì DC
Lắp cầu chì DC ngay trên dây dương của từng pack trước khi nối vào busbar chung. Công thức chọn rating cầu chì: 1,25 × dòng xả tối đa của pack. Ví dụ pack 100Ah xả 1C = 100A thì dùng cầu chì 125A. Cầu chì đặt càng gần terminal dương của pack càng tốt, không đặt ở cuối dây. Không có cầu chì DC đồng nghĩa với không có điểm ngắt mạch khi chập, hậu quả xem tại mục 6.
Bước 4: Đấu nối theo sơ đồ đã chọn
Thứ tự bắt buộc: đấu cực âm trước, kiểm tra lại tất cả kết nối âm, rồi mới đấu cực dương. Siết đầu cốt đủ lực. Moment siết khuyến nghị cho terminal M6 là 8–12 Nm. Không siết tay không đủ lực cho cáp từ 16mm² trở lên. Đầu cốt hở hoặc dây chạm vỏ kim loại tủ là nguồn gốc của phần lớn sự cố chập mạch trong vận hành dài hạn.
Bước 5: Kiểm tra lại toàn bộ kết nối
Đo điện áp tổng hệ thống pin trước khi bật BMS. Kết quả phải khớp với tính toán: ví dụ 3 pack 48V song song vẫn cho 48V tổng, không phải 144V. Kiểm tra bằng mắt: không có dây nào chạm nhau, không có đầu cốt hở, không có dây chạm vỏ tủ. Bật BMS. Đèn trạng thái hiển thị bình thường trước khi kết nối inverter. Nếu BMS báo lỗi ngay khi bật, dừng lại và kiểm tra lại cực tính và OCV từng pack.
Bước 6: Kết nối với inverter và vận hành thử
Kết nối dây DC từ busbar pin vào cổng battery của inverter theo đúng cực tính. Bật inverter, theo dõi màn hình: điện áp pin hiển thị có khớp với OCV đo trước đó không, dòng sạc/xả có ở mức bình thường không, SOC hiển thị có hợp lý không. Hướng dẫn chi tiết phần kết nối inverter nằm ngoài phạm vi bài này vì đã được xử lý riêng trong bài hướng dẫn lắp đặt pin lưu trữ năng lượng mặt trời.
4. Chọn Tiết Diện Dây Theo Dòng Điện Thực Tế: Bảng Tra Nhanh
Dây quá nhỏ so với dòng điện thực tế gây sụt áp và phát nhiệt. Đây là nguyên nhân hàng đầu khiến hệ thống lưu trữ hoạt động kém hiệu quả dù pin tốt. Tôi từng xử lý một hệ thống 5kW/48V dùng dây 10mm² cho đường chính, đầu cốt nóng đến 70°C sau 2 giờ vận hành. Thay dây 35mm² là hết.
Cách tính dòng thực tế: Dòng (A) = Công suất inverter (W) ÷ Điện áp pin (V). Ví dụ inverter 5kW với hệ thống 48V cho ra 5.000 ÷ 48 ≈ 104A. Với chiều dài dây 2m, cần dây tối thiểu 35mm².
| Dòng điện (A) | Chiều dài ≤ 1m | Chiều dài 1–3m | Chiều dài 3–5m |
|---|---|---|---|
| ≤ 50A | 10mm² | 16mm² | 25mm² |
| 50–100A | 16mm² | 25mm² | 35mm² |
| 100–150A | 25mm² | 35mm² | 50mm² |
| 150–200A | 35mm² | 50mm² | 70mm² |
Chiều dài dây ảnh hưởng trực tiếp đến điện trở tổng. Mỗi mét cáp thêm vào làm tăng sụt áp trên đường truyền. Với hệ thống 48V, sụt áp 1V trên đường dây tương đương mất 2% hiệu suất truyền tải liên tục.
Quy ước màu dây: đỏ cho cực dương (+), đen cho cực âm (−). Tuân thủ nhất quán để tránh nhầm cực khi bảo trì sau này, đặc biệt khi có người khác vào xử lý hệ thống.

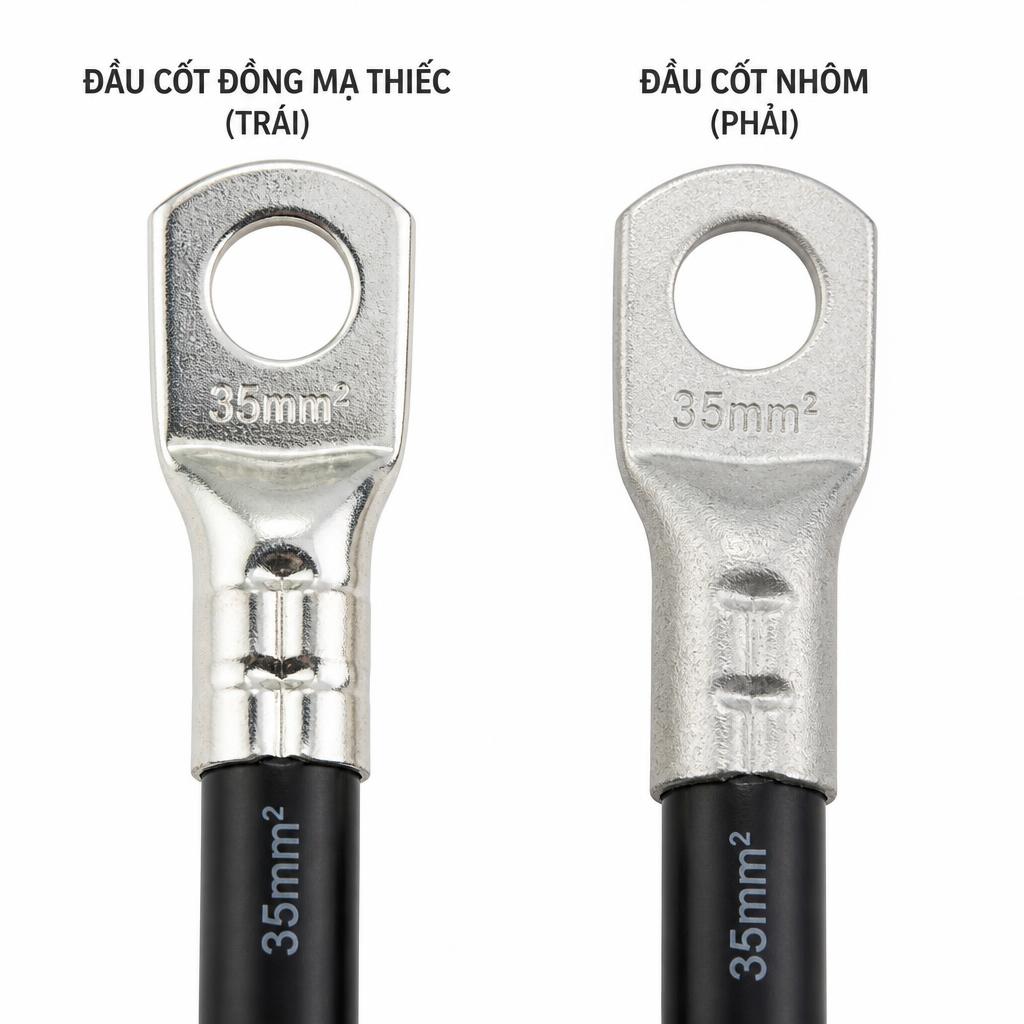

Đầu cốt: dùng đầu cốt đồng mạ thiếc, không dùng đầu cốt nhôm cho hệ thống DC công suất lớn. Đầu cốt đồng mạ thiếc có điện trở tiếp xúc thấp hơn và chống oxy hóa tốt hơn trong môi trường ẩm. Đây là dịch vụ đóng pin lưu trữ năng lượng mặt trời tiêu chuẩn mà chúng tôi áp dụng cho tất cả pack xuất xưởng.
5. An Toàn Điện Khi Đấu Nối Pin Lưu Trữ
Pack pin LiFePO4 48V/100Ah tích trữ đủ năng lượng để gây chết người nếu chập mạch. Dòng ngắn mạch từ pack 100Ah/48V có thể vượt 1.000A trong mili-giây đầu tiên, đủ để làm nóng chảy dây đồng 10mm² trong vài giây. Các quy tắc dưới đây không phải khuyến nghị, đây là điều kiện bắt buộc.
Không đeo đồ trang sức kim loại (nhẫn, đồng hồ, vòng tay) khi làm việc với terminal DC. Nhẫn kim loại chạm đồng thời cực dương và vỏ tủ tạo ra mạch ngắn trực tiếp qua ngón tay.
Làm việc một tay khi chạm terminal. Tay còn lại giữ sau lưng hoặc bỏ túi. Nguyên tắc này giảm nguy cơ dòng điện đi qua ngực từ tay này sang tay kia, đường dòng nguy hiểm nhất với tim.
Không làm việc một mình. Luôn có người thứ hai biết sơ cứu điện giật ở gần. Người này không cần tham gia đấu nối, chỉ cần biết vị trí ngắt điện khẩn cấp và cách gọi cấp cứu.
Chuẩn bị bình chữa cháy CO₂ gần khu vực lắp đặt pin. Không dùng bình bột hoặc bình nước cho đám cháy điện.
Không hàn hoặc khoan gần pack pin đang kết nối. Tia lửa hàn hoặc mạt kim loại từ khoan có thể rơi vào terminal hở và gây chập.
Môi trường làm việc: khô ráo, thông thoáng, không có vật dẫn điện rời gần terminal. Vít, ốc, dây thừa để gần terminal hở là nguồn gốc tai nạn phổ biến.
BMS đóng vai trò bảo vệ tự động: ngắt mạch khi quá dòng, quá nhiệt, quá sạc hoặc quá xả. Nhưng BMS không thay thế được quy trình làm việc an toàn. Nếu cực tính đấu sai ngay từ đầu, BMS rẻ tiền sẽ hỏng trước khi kịp bảo vệ. Đội ngũ kỹ thuật BRD Lab thiết kế BMS tích hợp cho từng pack với các ngưỡng bảo vệ được cấu hình theo thông số thực tế của từng hệ thống, không dùng cấu hình mặc định chung.
6. Lỗi Đấu Nối Phổ Biến: Hậu Quả và Cách Khắc Phục
5 lỗi dưới đây chiếm hơn 80% sự cố đấu nối pin lưu trữ mà đội ngũ kỹ thuật BRD Lab gặp khi xử lý hệ thống lắp đặt sai. Mỗi lỗi đều có hậu quả đo được, không phải rủi ro mơ hồ.
Lỗi 1: Đấu ngược cực tính
Hậu quả: BMS tốt ngắt mạch tức thì và hiển thị lỗi. BMS rẻ tiền bị hỏng vĩnh viễn. Inverter không có bảo vệ ngược cực có thể hỏng mạch DC input. Cách tránh: đo đồng hồ vạn năng xác nhận cực trước khi cắm dây, không tin vào màu dây nếu dây đã qua tay nhiều người hoặc đã được nối lại nhiều lần.
Lỗi 2: Ghép pin có SOC chênh lệch lớn
Hậu quả: dòng cân bằng lớn chạy giữa các pack ngay khi kết nối, kích hoạt bảo vệ quá dòng BMS, đầu cốt nóng lên trong vài giây đầu. Nếu BMS không ngắt kịp, dòng cân bằng kéo dài làm giảm tuổi thọ cell. Cách tránh: sạc tất cả pack về cùng mức OCV (chênh lệch ≤ 0,5V tổng) trước khi ghép. Xem hướng dẫn cách sạc pin lưu trữ năng lượng mặt trời để đưa pack về đúng mức SOC trước khi ghép.
Lỗi 3: Dùng dây quá nhỏ
Hậu quả: phát nhiệt liên tục tại đoạn dây, sụt áp làm inverter hoạt động không ổn định, đầu cốt oxy hóa nhanh do nhiệt độ cao. Trong dài hạn, vỏ dây có thể nứt và gây chập. Cách tránh: tra bảng tiết diện theo dòng thực tế tại mục 4 trước khi mua dây.
Lỗi 4: Không lắp cầu chì DC
Hậu quả: không có điểm ngắt mạch khi chập. Dòng ngắn mạch từ pack 100Ah có thể đạt hàng nghìn ampe trong mili-giây. Dây cháy, đầu cốt chảy, nguy cơ hỏa hoạn. Cách tránh: lắp cầu chì DC hoặc MCB DC ngay sau terminal dương của mỗi pack, trước khi nối vào busbar chung. Đây là yêu cầu bắt buộc, không phải tùy chọn tiết kiệm chi phí.
Lỗi 5: Siết đầu cốt không đủ lực

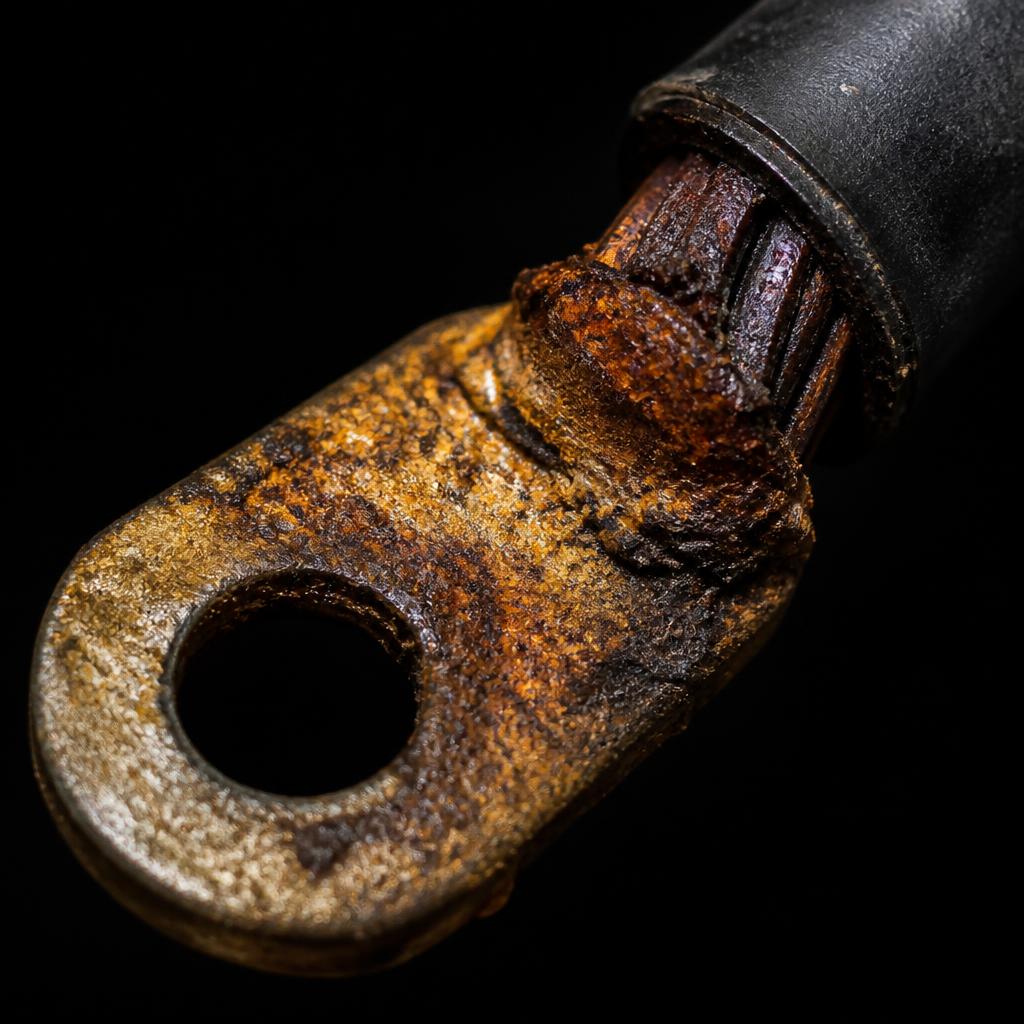

Hậu quả: tiếp xúc kém làm tăng điện trở tại điểm nối, phát nhiệt cục bộ tại đầu cốt, oxy hóa theo thời gian, cuối cùng mất kết nối hoặc gây chập. Đây là lỗi âm thầm nhất vì không gây sự cố ngay mà chỉ xuất hiện sau vài tháng vận hành. Cách tránh: dùng cờ lê lực siết đúng 8–12 Nm cho terminal M6. Sau 30 ngày vận hành đầu tiên, kiểm tra lại và siết thêm nếu cần vì đầu cốt có thể giãn nhẹ do nhiệt độ thay đổi. Để biết thêm về quy trình kiểm tra định kỳ, xem hướng dẫn cách kiểm tra pin lưu trữ năng lượng mặt trời theo chu kỳ bảo trì.
Câu Hỏi Thường Gặp
Có thể ghép pin LiFePO4 với pin NMC trong cùng một hệ thống không?
Không. Hai hóa học cell có đường cong điện áp khác nhau, BMS không thể quản lý chính xác trạng thái sạc của cả hai loại cùng lúc. Ghép chung gây mất cân bằng SOC nghiêm trọng và rút ngắn tuổi thọ cả hai loại pin.
Bao nhiêu pack pin có thể ghép song song tối đa?
Không có giới hạn cứng về số pack, nhưng từ 4 pack song song trở lên cần dùng busbar đồng thay vì dây cáp thông thường để đảm bảo phân phối dòng đều. Mỗi pack vẫn cần cầu chì DC riêng trước khi nối vào busbar chung.
Pin LiFePO4 48V đầy có điện áp OCV bao nhiêu?
Pack LiFePO4 48V (16 cell nối tiếp) đầy 100% có OCV khoảng 54,4–54,8V. Mức 50% SOC khoảng 51,2–52V. Mức gần cạn (10–20% SOC) khoảng 46–48V. Các giá trị này đo sau khi pin nghỉ ít nhất 30 phút kể từ lần sạc/xả cuối.
Hệ thống pin lưu trữ 48V có cần tiếp địa không?
Có. Vỏ tủ pin và thanh busbar âm cần được tiếp địa đúng theo tiêu chuẩn lắp đặt điện. Tiếp địa không đúng làm tăng nguy cơ điện giật khi chạm vỏ tủ trong điều kiện rò điện.
Sau khi đấu nối xong, bao lâu thì kiểm tra lại lần đầu?
Kiểm tra lại sau 30 ngày vận hành đầu tiên. Siết lại tất cả đầu cốt và terminal vì đầu cốt mới có thể giãn nhẹ do nhiệt độ thay đổi trong chu kỳ sạc/xả. Sau đó kiểm tra định kỳ mỗi 6 tháng. Xem thêm tại bảo trì pin lưu trữ năng lượng mặt trời theo lịch định kỳ.
Kết
Đấu nối pin lưu trữ đúng kỹ thuật không phức tạp, nhưng đòi hỏi thực hiện đúng thứ tự và không bỏ qua bất kỳ bước kiểm tra nào. Kiểm tra OCV trước khi ghép, lắp cầu chì DC trước khi nối busbar, đấu cực âm trước cực dương, siết đầu cốt đủ lực là bốn thao tác quyết định hệ thống vận hành ổn định hay không.
Nếu bạn đang xây dựng hệ thống lưu trữ từ đầu và muốn pack pin được thiết kế đúng thông số ngay từ khâu sản xuất, BRD Lab cung cấp dịch vụ đóng pin lithium tùy chỉnh từ khâu thiết kế BMS, cấu hình điện áp/dung lượng đến lắp ráp và hỗ trợ kỹ thuật sau lắp đặt. Liên hệ trực tiếp qua số 0566868333 hoặc email brdlab.vn@gmail.com để được tư vấn theo thông số hệ thống cụ thể của bạn.
