Pin lưu trữ áp cao

Khi hệ thống điện mặt trời hoặc ESS vượt ngưỡng 50kWh, bài toán không còn là "chọn pin nào" mà là "chọn dải điện áp nào." Pin lưu trữ áp cao (High Voltage Battery) là hệ thống lưu trữ năng lượng hoạt động ở dải điện áp từ 96V đến 512V DC, cao hơn nhiều so với pin áp thấp thông thường ở mức 48V–51.2V. Dải điện áp này không phải con số tùy ý, nó quyết định trực tiếp loại inverter tương thích, hiệu suất truyền tải, và chi phí vòng đời toàn hệ thống.

BRD Lab, đơn vị nghiên cứu và sản xuất pack pin lithium tại Hà Nội, đã triển khai hàng chục hệ thống pin áp cao cho nhà máy, tòa nhà thương mại và hộ gia đình lắp điện mặt trời. Bài này tổng hợp những gì chúng tôi quan sát được từ thực tế vận hành, không phải lý thuyết catalog.

Pin lưu trữ áp cao là gì?

Pin lưu trữ áp cao là hệ thống tích trữ điện năng sử dụng công nghệ LiFePO4 (Lithium Iron Phosphate), ghép nhiều module nối tiếp để đạt điện áp vận hành từ 96V đến 512V DC. Đây là dải điện áp mà các inverter hybrid và hòa lưới thế hệ mới yêu cầu để vận hành ở hiệu suất tối ưu.

Tại sao điện áp cao lại quan trọng? Theo công thức P = V × I, với cùng công suất truyền tải, điện áp cao hơn đồng nghĩa dòng điện thấp hơn. Dòng thấp hơn giảm tổn thất nhiệt trên dây dẫn, cho phép dùng tiết diện dây nhỏ hơn và tăng hiệu suất toàn hệ thống. Ở quy mô 100kWh trở lên, lợi thế này trở thành yếu tố kinh tế đáng kể.

So với pin lưu trữ năng lượng mặt trời điện áp thấp (48V–51.2V), hệ áp cao phù hợp hơn với inverter công suất lớn và ESS quy mô thương mại. Sự khác biệt giữa hai phân khúc này được phân tích chi tiết trong bài so sánh pin lưu trữ áp cao và áp thấp.

Phân khúc	Dải điện áp	Công nghệ phổ biến	Ứng dụng điển hình
Áp thấp (Low Voltage)	48V – 51.2V	LiFePO4	Hộ gia đình nhỏ, off-grid
Áp cao trung (Mid HV)	96V – 200V	LiFePO4	Hộ gia đình lớn, inverter hybrid 3–10kW
Áp cao (High Voltage)	200V – 512V	LiFePO4	Doanh nghiệp, nhà máy, ESS 50kWh trở lên

Phân loại pin lưu trữ áp cao theo dải điện áp và ứng dụng

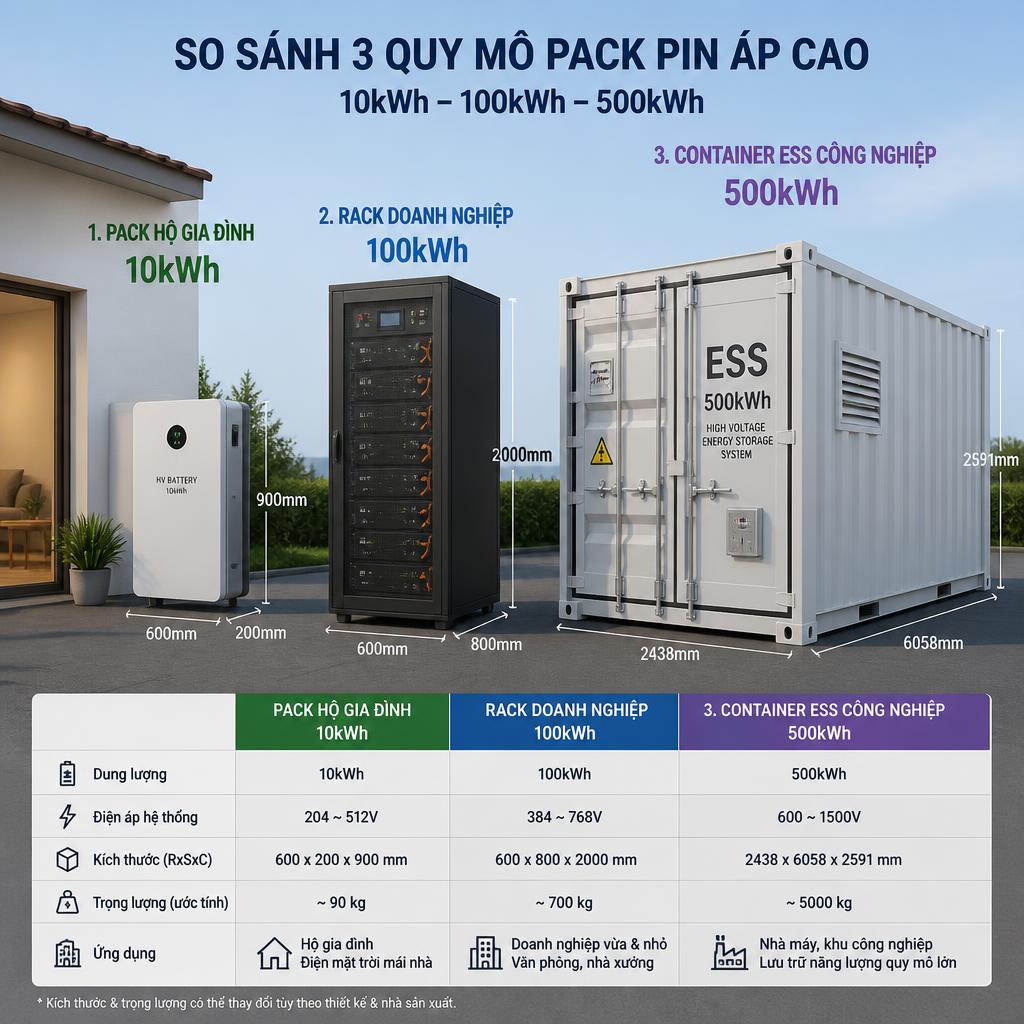

Pin lưu trữ áp cao chia thành ba phân khúc chính, mỗi phân khúc tương thích với một nhóm inverter và quy mô ứng dụng khác nhau. Việc chọn sai dải điện áp, dù chỉ lệch 20V so với voltage window của inverter, khiến hệ thống không khởi động được hoặc hoạt động dưới công suất thiết kế.

Phân khúc	Dải điện áp	Dung lượng phổ biến	Inverter tương thích	Ứng dụng điển hình
Áp cao trung	96V – 200V	10kWh – 30kWh	Deye SUN-xK-SG04LP3, Growatt SPH series	Hộ gia đình từ 10kWp, văn phòng nhỏ
Áp cao	200V – 400V	30kWh – 200kWh	Sungrow SH series, Deye 3-phase hybrid	Doanh nghiệp vừa, khu công nghiệp nhỏ
Siêu cao áp	400V – 512V+	200kWh – 2MWh	Sungrow ST series, CATL ESS rack	Nhà máy, khu công nghiệp lớn, ESS grid-scale

Điểm cần lưu ý: inverter Deye dòng SUN-xK-SG04LP3 nhận điện áp pin từ 80V đến 200V DC; inverter Sungrow SH10RT yêu cầu 80V–200V; trong khi các dòng 3-phase thương mại của Sungrow và Growatt thường yêu cầu 200V–500V. Xu hướng 2026 tại thị trường Việt Nam đang chuẩn hóa dải 400V–500V cho ESS thương mại quy mô từ 100kWh trở lên.

Để chọn đúng phân khúc, bước đầu tiên là xác định voltage window của inverter đã chọn hoặc đang có sẵn. Pin áp cao cho inverter hybrid và pin lưu trữ áp cao hòa lưới có yêu cầu kỹ thuật khác nhau, hai bài chuyên biệt đó phân tích chi tiết từng trường hợp.

Cấu trúc và nguyên lý hoạt động của hệ pin áp cao

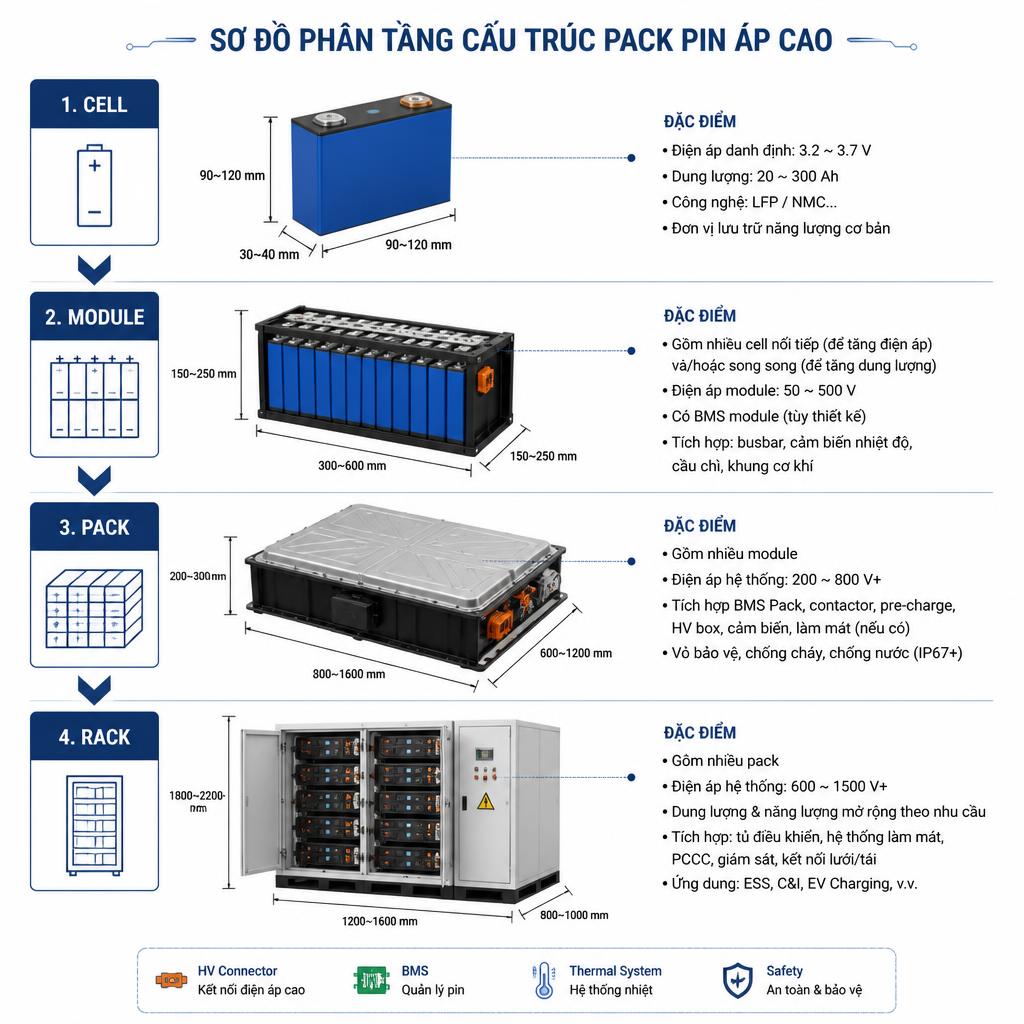

Hệ pin áp cao gồm nhiều cell ghép nối tiếp để đạt điện áp mục tiêu, kết hợp BMS đa tầng quản lý toàn bộ cụm. Cấu trúc vật lý tuân theo 4 tầng: Cell, Module, Pack và Rack. Phần dưới đây đi vào hai khía cạnh kỹ thuật cốt lõi: thành phần cấu tạo và cách BMS vận hành trong môi trường điện áp cao.

Các thành phần cốt lõi trong một pack pin áp cao

Pack pin áp cao gồm 6 thành phần chính, mỗi thành phần đảm nhận một vai trò không thể thay thế trong vận hành ổn định và an toàn.

Cell LiFePO4 prismatic: Mỗi cell có điện áp danh định 3.2V. Ghép 30 cell nối tiếp tạo ra 96V; ghép 100 cell nối tiếp đạt 320V; ghép 160 cell đạt 512V. Dung lượng phổ biến của cell prismatic công nghiệp hiện nay là 100Ah đến 280Ah. Bạn có thể tham khảo thêm về cấu tạo pin lithium để hiểu rõ hơn về đặc tính điện hóa của từng loại cell.

BMS (Battery Management System): Thành phần phức tạp nhất trong pack áp cao. BMS đo điện áp từng cell, nhiệt độ, dòng sạc/xả; bảo vệ chủ động khi vượt ngưỡng; cân bằng năng lượng giữa các cell. Trong hệ áp cao, BMS còn giao tiếp với inverter qua CAN bus hoặc RS485 để tối ưu lịch sạc/xả theo thời gian thực.

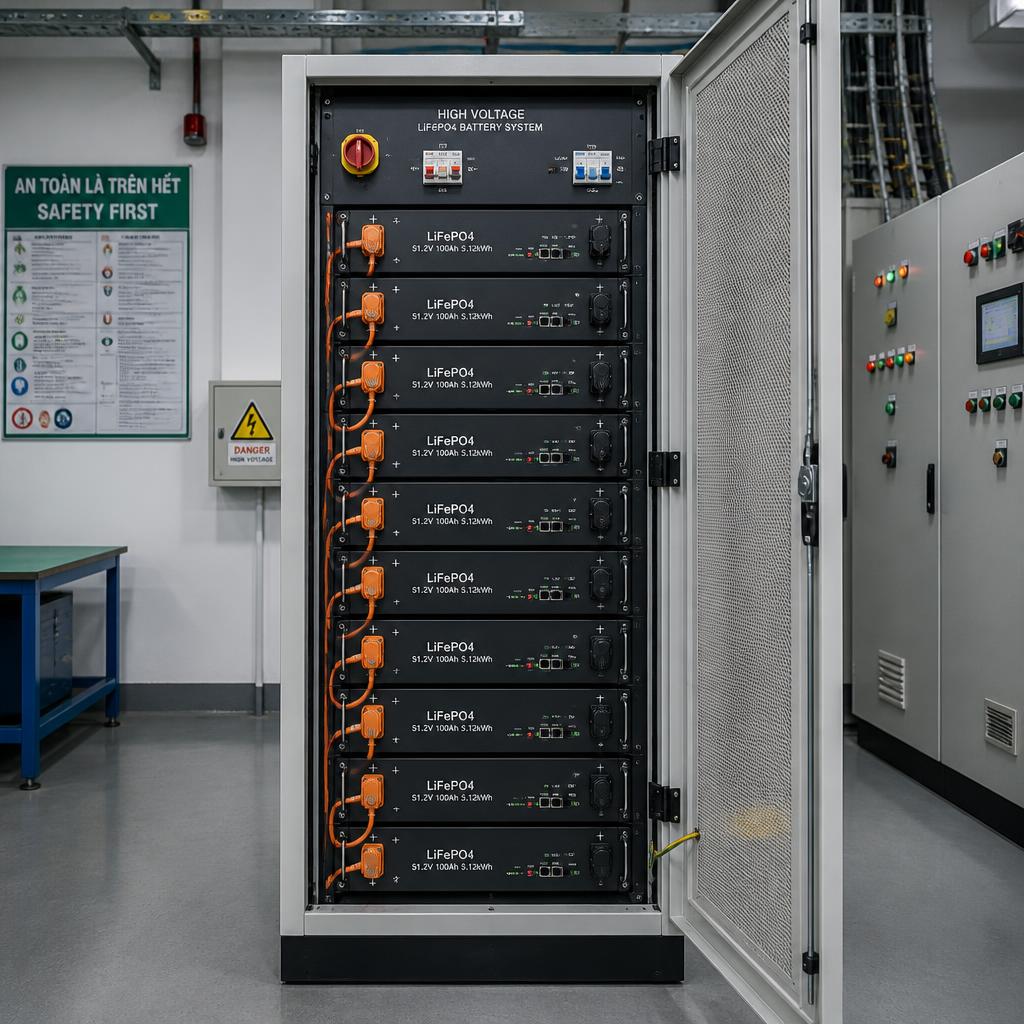

Vỏ hộp/rack công nghiệp: Tiêu chuẩn IP55 trở lên cho môi trường nhà máy. Rack 19-inch chuẩn hóa cho phép mở rộng dung lượng bằng cách thêm module mà không cần thay đổi cấu trúc tủ điện.

Hệ thống làm mát: Hệ dưới 50kWh thường dùng làm mát tự nhiên (passive cooling). Hệ từ 100kWh trở lên cần làm mát bằng quạt cưỡng bức hoặc liquid cooling để duy trì nhiệt độ vận hành trong khoảng 15°C–35°C. Nhiệt độ vượt 45°C liên tục rút ngắn tuổi thọ cell đáng kể.

Cổng giao tiếp: CAN bus (tốc độ cao, phù hợp inverter thương mại), RS485/Modbus (phổ biến hơn cho hệ công nghiệp), và cổng Ethernet cho hệ thống giám sát từ xa. Không có giao tiếp đúng chuẩn, inverter không đọc được trạng thái pin và không thể tối ưu chu kỳ sạc/xả.

Cầu dao an toàn (safety contactor): Đặc thù của hệ áp cao. Relay điện từ này ngắt mạch tức thì khi BMS phát hiện sự cố. Ở điện áp 200V–512V, ngắt mạch cơ học là lớp bảo vệ không thể thiếu, khác với hệ 48V có thể dùng MOSFET đơn thuần. Chi tiết về cấu tạo pin lưu trữ áp cao được phân tích đầy đủ trong bài chuyên biệt.

BMS trong hệ áp cao hoạt động như thế nào?

BMS trong hệ áp cao thực hiện 3 nhiệm vụ song song: đo lường liên tục, bảo vệ chủ động, và cân bằng năng lượng giữa các cell. Tần suất đo lường từ 100ms đến 1s tùy cấu hình, đủ nhanh để phát hiện sự cố trước khi gây hư hại.

Ngưỡng bảo vệ chuẩn với cell LiFePO4: quá áp tại 3.65V/cell, quá xả tại 2.5V/cell, quá nhiệt tại 55°C khi sạc và 60°C khi xả. BMS cắt mạch ngay khi vượt bất kỳ ngưỡng nào trong số này.

Cân bằng cell là chức năng phân biệt BMS chất lượng cao và BMS thông thường. Passive balancing tiêu tán năng lượng dư thành nhiệt, đơn giản nhưng lãng phí. Active balancing chuyển năng lượng từ cell đầy sang cell thiếu, hiệu quả hơn 15–20% nhưng phức tạp hơn về mạch điện. Với hệ áp cao từ 100kWh trở lên, active balancing đáng để đầu tư vì sự mất cân bằng cell tích lũy theo thời gian sẽ kéo giảm dung lượng toàn pack.

Giao tiếp BMS-inverter qua CAN bus không chỉ đơn giản là tín hiệu on/off. Inverter nhận dữ liệu SOC (State of Charge), SOH (State of Health), nhiệt độ và điện áp từng module để điều chỉnh dòng sạc theo thời gian thực. Nếu BMS không giao tiếp được với inverter, hệ thống chạy theo chế độ "mù", sạc/xả theo điện áp đơn thuần thay vì tối ưu theo trạng thái thực của pack. Tôi đã gặp nhiều hệ thống lắp pin nhập khẩu rẻ tiền mà BMS không tương thích chuẩn CAN của inverter Deye, kết quả là pack bị sạc quá mức ở một số module trong khi module khác xả kiệt, tuổi thọ giảm xuống còn 2–3 năm thay vì 8–10 năm. Đội ngũ BRD Lab tự thiết kế BMS và cấu hình ngưỡng bảo vệ theo từng loại inverter cụ thể, đây là lý do chúng tôi kiểm soát được chất lượng đầu ra thay vì phụ thuộc vào firmware nhà cung cấp nước ngoài. Bạn có thể tìm hiểu thêm về BMS là gì và cách nó ảnh hưởng đến tuổi thọ pack.

Ứng dụng thực tế của hệ thống pin lưu trữ áp cao

Hệ pin lưu trữ áp cao phục vụ hai nhóm ứng dụng chính: ESS công suất lớn cho công nghiệp và lưu trữ điện mặt trời hòa lưới cho hộ gia đình lớn và doanh nghiệp vừa. Quy mô ứng dụng quyết định lựa chọn phân khúc điện áp, từ 96V cho hộ gia đình đến 512V+ cho nhà máy. Phần dưới đây phân tích từng nhóm với số liệu thực tế từ thị trường Việt Nam 2026.

Hệ thống ESS quy mô lớn cho nhà máy và khu công nghiệp

Nhà máy sản xuất và khu công nghiệp dùng hệ pin áp cao 400V–512V để giải quyết ba bài toán cụ thể: cắt đỉnh phụ tải (peak shaving), dự phòng điện quy mô lớn, và tích hợp với điện mặt trời mái nhà công nghiệp.

Peak shaving hoạt động theo cơ chế đơn giản: pin sạc đầy trong giờ thấp điểm (giá điện thấp), xả bù phụ tải trong giờ cao điểm (giá điện cao) để giảm công suất đỉnh tính phí. Với biểu giá điện hiện hành tại Việt Nam, chênh lệch giá giờ bình thường và giờ cao điểm đạt 1.5–2 lần. Một nhà máy dệt may công suất 500kW áp dụng peak shaving với ESS 200kWh có thể giảm 20–30% chi phí điện giờ cao điểm mỗi tháng.

Dự phòng điện (UPS quy mô lớn) phục vụ dây chuyền sản xuất liên tục không chấp nhận mất điện. Ngành thực phẩm và đồ uống, điện tử, logistics lạnh là những ngành điển hình, mỗi lần mất điện không lên kế hoạch có thể gây thiệt hại từ hàng chục đến hàng trăm triệu đồng. Pin lưu trữ áp cao cho nhà máy với dải 400V–512V tương thích trực tiếp với hệ thống điện 3-phase công nghiệp, không cần biến áp trung gian.

Quy mô ESS công nghiệp điển hình tại Việt Nam năm 2026 dao động từ 200kWh đến 2MWh mỗi dự án. Các khu công nghiệp tại Bình Dương, Đồng Nai và Hải Phòng đang triển khai ESS kết hợp điện mặt trời mái nhà xưởng với pin áp cao 512V để đáp ứng yêu cầu RE100 từ các đối tác nước ngoài. Hệ thống pin lưu trữ áp cao cho hệ thống ESS quy mô này đòi hỏi thiết kế rack và BMS đặc thù, không phải giải pháp off-the-shelf thông thường.

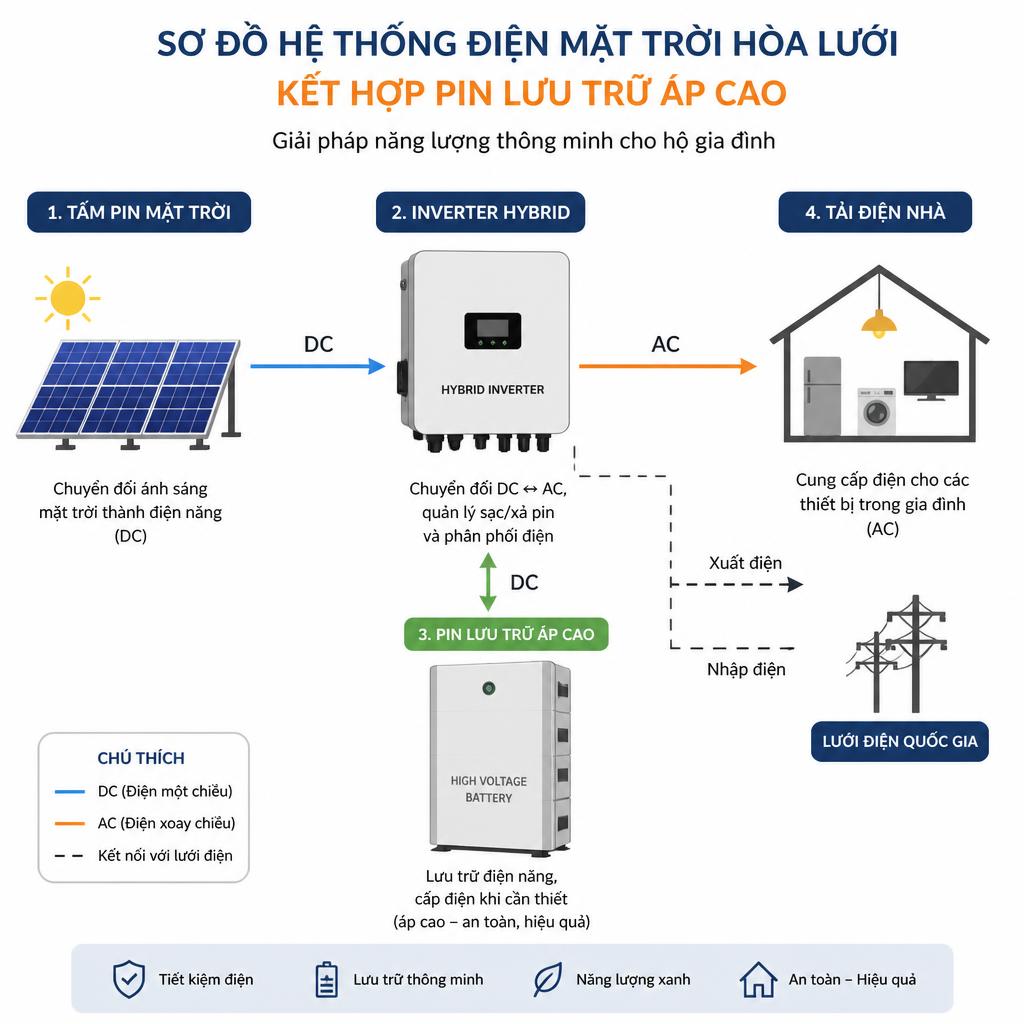

Điện mặt trời hòa lưới lưu trữ cho hộ gia đình và doanh nghiệp

Hộ gia đình lắp hệ điện mặt trời từ 10kWp trở lên và doanh nghiệp vừa (văn phòng, trung tâm thương mại nhỏ) đang chuyển sang pin áp cao 96V–200V để tương thích với inverter hybrid thế hệ mới. Đây là xu hướng rõ ràng từ 2024 và tiếp tục mạnh trong 2026.

Inverter hybrid hiện đại như Deye SUN-10K-SG04LP3 yêu cầu dải điện áp pin từ 80V đến 200V DC. Pin 48V truyền thống không đáp ứng ngưỡng tối thiểu này. Growatt SPH10000TL3 BH-UP cũng yêu cầu tương tự. Nếu bạn đang dùng inverter 3-phase hybrid cho doanh nghiệp, dải yêu cầu thường nâng lên 200V–500V. Bài pin lưu trữ áp cao cho điện mặt trời và pin lưu trữ áp cao hybrid phân tích chi tiết từng dòng inverter và dải điện áp tương thích.

Hai use case phổ biến nhất: gia đình dùng nhiều điều hòa (tải đêm cao) lưu trữ điện mặt trời ban ngày để dùng từ 18h–23h, cắt được 60–80% tiền điện giờ cao điểm; văn phòng và cửa hàng giảm hóa đơn điện buổi chiều bằng cách xả pin trong khung 13h–17h thay vì mua điện lưới giá cao. Dung lượng phổ biến cho nhóm này là 10kWh đến 30kWh mỗi hệ thống.

5 tiêu chí kỹ thuật cần kiểm tra khi chọn pin lưu trữ áp cao

Sai lầm phổ biến nhất tôi gặp khi tư vấn cho khách hàng là chọn pin theo giá/kWh mà bỏ qua 5 thông số kỹ thuật quyết định chi phí vòng đời thực tế. Một pack pin giá rẻ hơn 20% nhưng chỉ đạt 800 chu kỳ thay vì 3.000 chu kỳ sẽ tốn gấp đôi chi phí trong 10 năm.

Tiêu chí 1, Dải điện áp tương thích inverter: Kiểm tra voltage window (V_min và V_max) trong datasheet inverter trước khi chọn bất kỳ loại pin nào. Pack pin phải hoạt động trong toàn bộ dải điện áp này, từ lúc gần cạn đến lúc đầy. Ví dụ: inverter yêu cầu 80V–200V, pack 30S LiFePO4 (30 cell × 3.2V = 96V danh định, dao động 75V–99V) phù hợp; pack 32S (102.4V danh định, dao động 80V–105.6V) cũng phù hợp. Sai dải điện áp → inverter báo lỗi E025 hoặc tương đương và không khởi động.

Tiêu chí 2, Dung lượng thực tế (Usable Capacity): Dung lượng danh định (nominal capacity) là con số nhà sản xuất in trên vỏ. Dung lượng thực tế (usable capacity) là phần bạn thực sự dùng được, thường bằng 80–90% dung lượng danh định ở DoD (Depth of Discharge) 80–90%. Pack 10kWh danh định với DoD 80% cho 8kWh sử dụng thực tế. Đây là con số để tính toán bù tải, không phải số trên nhãn. Hiểu rõ độ sâu xả DoD giúp bạn tránh mua thiếu dung lượng.

Tiêu chí 3, Số chu kỳ sạc/xả: LiFePO4 chất lượng cao đạt từ 3.000 đến 6.000 chu kỳ ở DoD 80%, tương đương 8–16 năm sử dụng hàng ngày. Pin kém chất lượng trên thị trường chỉ đạt 500–1.000 chu kỳ, tuổi thọ thực tế dưới 3 năm. Yêu cầu nhà cung cấp xuất trình kết quả kiểm tra chu kỳ (cycle test report) từ phòng thí nghiệm độc lập, không chỉ số liệu tự công bố.

Tiêu chí 4, Chuẩn giao tiếp BMS: BMS phải giao tiếp được với inverter qua CAN bus hoặc RS485/Modbus. Nếu chuẩn giao tiếp không khớp, inverter không đọc được SOC và chạy theo chế độ điện áp đơn thuần, sạc/xả kém tối ưu, tuổi thọ pack giảm 30–40%. Hỏi cụ thể: "BMS này dùng CAN hay RS485? Protocol là gì? Đã test với inverter model nào?" Câu trả lời mơ hồ là dấu hiệu đáng lo.

Tiêu chí 5, Chứng nhận an toàn: Ba chứng nhận cần có: IEC 62619 (an toàn pin lưu trữ stationary), UL 9540 (hệ thống ESS), và UN 38.3 (vận chuyển). Thiếu chứng nhận IEC 62619 đặc biệt nghiêm trọng, nhiều công ty bảo hiểm từ chối bồi thường sự cố cháy nổ nếu hệ thống dùng pin không có chứng nhận này. Tại Việt Nam 2026, một số dự án ESS thương mại đã bắt đầu yêu cầu chứng nhận như điều kiện ký hợp đồng. Tìm hiểu thêm về tiêu chuẩn an toàn pin lithium để nắm đầy đủ các yêu cầu pháp lý hiện hành.

Các sản phẩm pin lưu trữ áp cao phổ biến hiện nay

Danh sách dưới đây tổng hợp các dòng pin lưu trữ áp cao phổ biến trên thị trường Việt Nam năm 2026, phân theo dải điện áp và quy mô ứng dụng. Mỗi sản phẩm phù hợp với một nhóm nhu cầu cụ thể, không có sản phẩm nào tối ưu cho mọi trường hợp.

Pack pin LiFePO4 96V–200V cho hộ gia đình và inverter hybrid: Dải điện áp 96V–200V DC, dung lượng 10kWh–30kWh. Tương thích Deye SUN-xK-SG04LP3, Growatt SPH series. Phù hợp hệ điện mặt trời gia đình từ 10kWp, văn phòng nhỏ muốn cắt tiền điện giờ cao điểm.

Pack pin LiFePO4 200V–400V cho tòa nhà thương mại: Dải 200V–400V DC, dung lượng 50kWh–200kWh. Tương thích inverter 3-phase hybrid Sungrow SH series, Deye 3-phase. Phù hợp tòa nhà văn phòng, trung tâm thương mại, khách sạn vừa.

Pack pin ESS 400V–512V cho khách sạn và resort: Dải 400V–512V DC, dung lượng 100kWh–500kWh. Tích hợp peak shaving và backup power. Phù hợp khách sạn 3–5 sao, resort có tải điện lớn và yêu cầu dự phòng điện liên tục.

Pack pin công nghiệp 400V–512V cho nhà máy: Dải 400V–512V DC, dung lượng 200kWh–2MWh. Thiết kế rack công nghiệp IP55, làm mát cưỡng bức, BMS giao tiếp Modbus/CAN. Phù hợp nhà máy sản xuất, khu công nghiệp cần peak shaving và dự phòng điện 3-phase.

Pack pin LiFePO4 áp cao cho trang trại năng lượng: Dải 400V–512V DC, dung lượng 500kWh–2MWh+. Tích hợp với hệ thống điện mặt trời quy mô trang trại, lưu trữ điện ban ngày để dùng ban đêm hoặc bán lại lưới.

Ngoài các sản phẩm nhập khẩu đóng gói sẵn, đội ngũ kỹ thuật BRD Lab cung cấp dịch vụ đóng pack pin lưu trữ áp cao theo yêu cầu, tùy chỉnh điện áp từ 96V đến 512V, dung lượng từ 10kWh đến vài MWh, BMS tương thích với inverter cụ thể của khách hàng. Đây là lựa chọn phù hợp khi bạn cần pack pin khớp chính xác với hệ thống hiện có thay vì mua sản phẩm đóng gói chuẩn.

Câu hỏi thường gặp về pin lưu trữ áp cao

Lựa chọn hệ pin lưu trữ áp cao phù hợp: bắt đầu từ đâu?

Ba câu hỏi cần trả lời trước khi chọn bất kỳ sản phẩm nào: inverter của bạn yêu cầu dải điện áp bao nhiêu? Dung lượng thực tế cần thiết để bù tải là bao nhiêu kWh? Môi trường lắp đặt có yêu cầu gì về IP rating và làm mát?

Sau khi có ba con số đó, việc chọn phân khúc sản phẩm trở nên thẳng thắn hơn nhiều. Hộ gia đình từ 10kWp với inverter Deye → pack 96V–200V, 10–20kWh. Doanh nghiệp vừa với inverter 3-phase hybrid → pack 200V–400V, 50–100kWh. Nhà máy cần peak shaving → pack 400V–512V, 200kWh trở lên.

Nếu bạn cần hỗ trợ xác định thông số kỹ thuật hoặc muốn pack pin tùy chỉnh khớp với hệ thống hiện có, BRD Lab cung cấp dịch vụ đóng pin lithium trọn gói từ khảo sát, thiết kế, sản xuất đến lắp đặt và bảo hành. Liên hệ trực tiếp qua số 0566868333 hoặc email brdlab.vn@gmail.com để được tư vấn kỹ thuật không mất phí, tôi sẽ trả lời dựa trên thông số thực tế của hệ thống bạn đang có, không phải tư vấn chung chung.
