Cách Kiểm Tra Pin Lưu Trữ Năng Lượng Mặt Trời Đúng Chuẩn

Hệ thống điện mặt trời chạy ổn định suốt ngày, nhưng đến tối pin chỉ giữ điện được 4 tiếng thay vì 8 tiếng như lúc mới lắp. Không có cảnh báo nào. Không có tiếng kêu. Chỉ đến khi mất điện lúc 2 giờ sáng, chủ nhà mới biết pin đã xuống cấp từ lâu.

Đây là tình huống tôi gặp nhiều lần khi hỗ trợ kỹ thuật cho khách hàng dùng pin lưu trữ điện năng lượng mặt trời. Pin lưu trữ xuống cấp âm thầm, không có tín hiệu rõ ràng nếu bạn không chủ động đo kiểm. Chờ đến khi hỏng hẳn thì chi phí thay thế thường cao hơn nhiều so với bảo trì định kỳ. Với LiFePO4, tuổi thọ lên đến khoảng 6.000 chu kỳ nếu vận hành đúng cách, nhưng con số đó chỉ đạt được khi bạn biết pin đang ở trạng thái nào.

Cần Chuẩn Bị Những Dụng Cụ Gì Để Kiểm Tra Pin Lưu Trữ?

Bốn dụng cụ dưới đây đủ để thực hiện toàn bộ quy trình kiểm tra ắc quy lưu trữ điện mặt trời từ cơ bản đến nâng cao. Phân biệt rõ cái nào bắt buộc, cái nào tùy chọn để không mua thừa.

Đồng hồ vạn năng kỹ thuật số (VOM), bắt buộc. Dùng để đo điện áp hở mạch của toàn pack và từng cell. Chọn loại có độ phân giải 0.001V trở lên để đọc chênh lệch nhỏ giữa các cell. Lưu ý: không dùng VOM analog cho pin lithium vì sai số quá lớn, đọc không tin cậy được.

Ampe kìm (clamp meter), bắt buộc khi cần đo dòng thực tế. Kẹp vào dây dương hoặc dây âm để đọc dòng sạc từ MPPT và dòng xả sang inverter. Dòng thực tế khác xa thông số danh định là dấu hiệu đầu tiên cần điều tra.

Thiết bị đo nội trở (internal resistance meter), tùy chọn nâng cao, nhưng tôi khuyến nghị mạnh với pack LiFePO4 từ 100Ah trở lên. Nội trở tăng là dấu hiệu cell lão hóa sớm nhất, trước cả khi SoH giảm rõ trên app. Cell LiFePO4 khỏe mạnh có nội trở dưới 0.5mΩ; khi vượt 1.5mΩ cần chú ý. Tham khảo thêm về cách đo nội trở pin lithium để chọn đúng thiết bị.

Phần mềm hoặc app BMS, bắt buộc nếu pack có BMS thông minh. Các app phổ biến hiện nay gồm JK BMS, Daly, Seplos qua Bluetooth; hoặc đọc qua màn hình inverter Deye, Growatt, Luxpower. App cho bạn đọc SoC, SoH, nhiệt độ từng cell, số chu kỳ tích lũy, tất cả trong một màn hình, nhanh hơn đo tay nhiều lần.

Bảo hộ cá nhân, bắt buộc, không thương lượng. Găng tay cách điện cấp 1000V và kính bảo hộ khi làm việc với pack 48V trở lên. Điện áp pack LiFePO4 48V khi đầy đạt 54.4V; dòng ngắn mạch có thể lên hàng nghìn Ampe nếu để dụng cụ kim loại bắc qua hai cực.

Quy Trình Kiểm Tra Pin Lưu Trữ Trước Khi Vận Hành Lần Đầu

Trước khi đưa pack pin mới vào hệ thống, cần thực hiện 5 bước kiểm tra theo thứ tự dưới đây. Bỏ qua bất kỳ bước nào cũng có thể dẫn đến hỏng hóc sớm hoặc nguy cơ an toàn mà không có cảnh báo trước. Đây cũng là thời điểm ghi lại baseline thông số để so sánh về sau.

Bước 1: Kiểm tra ngoại quan toàn bộ pack. Quan sát vỏ hộp pin có móp méo, phồng, hoặc vết rỉ không. Kiểm tra cực dương và cực âm sạch, không bị oxy hóa trắng. Dây kết nối phải chắc chắn, đúng cực, không có vết cháy xém trên đầu cốt. Nếu vỏ pin phồng dù chưa qua sử dụng, trả lại nhà cung cấp ngay, không vận hành.

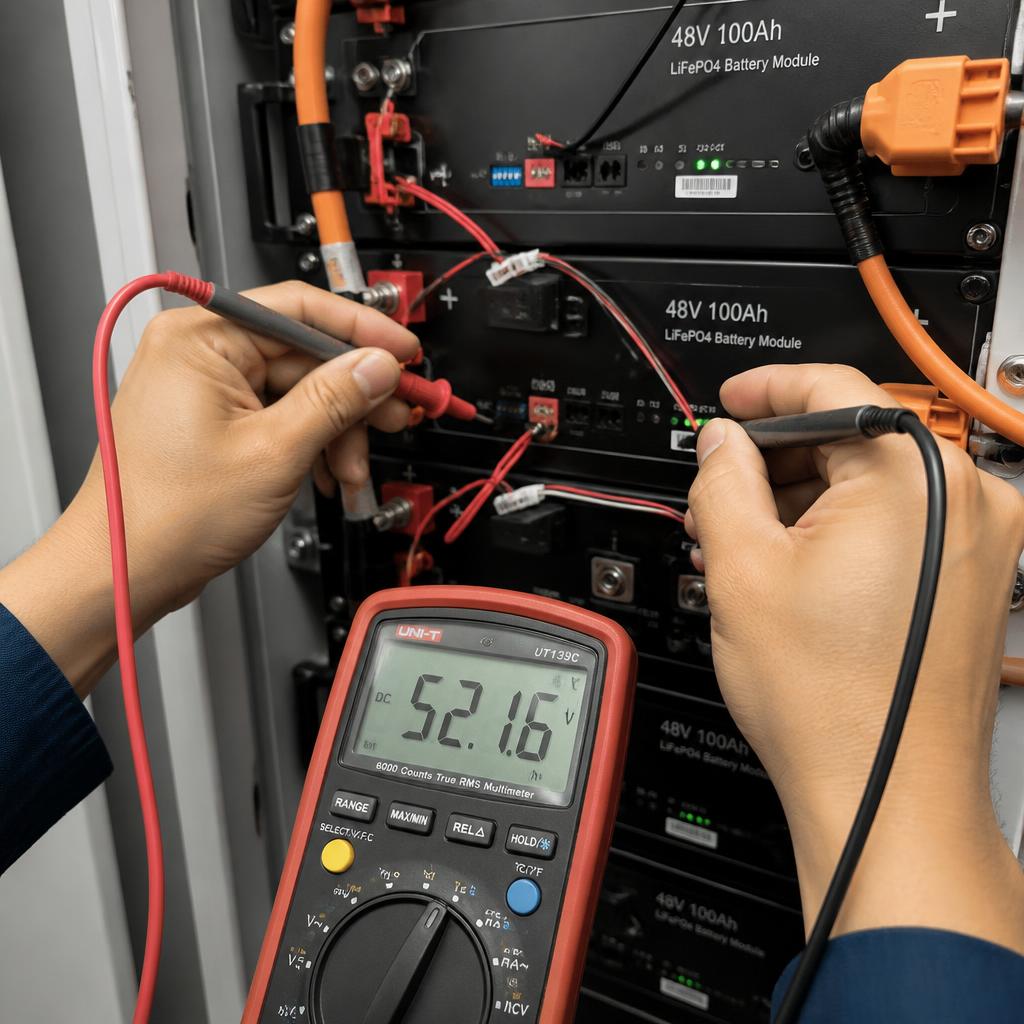

Bước 2: Đo điện áp hở mạch (Open Circuit Voltage). Dùng VOM đo trực tiếp tại hai cực của pack, không qua BMS. Với pack LiFePO4 48V đã sạc đủ: điện áp hở mạch phải nằm trong khoảng 51V đến 54.4V. Nếu đọc được dưới 44V, pack đã xả sâu trong quá trình vận chuyển hoặc lưu kho. Cần thực hiện kích hoạt pin lưu trữ năng lượng mặt trời theo đúng quy trình trước khi đưa vào vận hành.

Bước 3: Xác nhận BMS hoạt động. Bật nguồn BMS, quan sát đèn trạng thái sáng đúng màu theo tài liệu nhà sản xuất. Kết nối app nếu pack có giao tiếp Bluetooth hoặc RS485. Đọc SoC ban đầu và nhiệt độ từng cell. Nhiệt độ cell phải nằm trong khoảng 15°C đến 35°C trước khi vận hành lần đầu. Nếu BMS không phản hồi hoặc báo lỗi ngay khi bật, dừng lại và kiểm tra kết nối nguồn BMS trước.

Bước 4: Sạc cân bằng lần đầu. Sạc pack đến 100% trước khi đưa vào hệ thống. Trong quá trình sạc, theo dõi điện áp từng cell qua app. Chênh lệch điện áp giữa cell cao nhất và thấp nhất không được vượt quá 20mV khi đã đầy. Nếu chênh lệch lớn hơn, pack cần cân bằng cell pin lưu trữ năng lượng mặt trời trước khi vận hành.

Bước 5: Kiểm tra kết nối với inverter và MPPT. Xác nhận cực tính đúng, cầu chì hoặc aptomat đúng dòng định mức. Đo điện áp tại đầu vào inverter sau khi đóng cầu dao. Sụt áp trên dây dẫn từ pack đến inverter không được vượt 0.5V. Nếu sụt áp lớn hơn, kiểm tra lại tiết diện dây và độ chắc của đầu cốt. Ghi lại toàn bộ thông số đo được vào sổ bảo trì ngay sau bước này.

Dấu Hiệu Nào Cho Thấy Pin Lưu Trữ Cần Kiểm Tra Ngay?

Sáu dấu hiệu dưới đây không cần chờ đến lịch bảo trì định kỳ. Nhận ra sớm, xử lý sớm, tránh hỏng hóc dây chuyền sang inverter hoặc MPPT.

Thời gian cấp điện giảm rõ rệt. Pack từng cấp điện 8 tiếng nay chỉ còn 4 đến 5 tiếng với cùng tải. Đây là dấu hiệu SoH đã giảm hoặc có cell yếu kéo cả pack xuống. Tự kiểm tra được bằng cách đo dung lượng thực tế qua app BMS.

Điện áp sụt mạnh khi bật thêm tải. Bình thường điện áp pack dao động nhẹ khi tải thay đổi. Nếu bật thêm một thiết bị mà điện áp giảm hơn 2V trong vài giây, nội trở pack đã tăng đáng kể. Nguyên nhân thường là cell lão hóa hoặc đầu cực bị oxy hóa tăng điện trở tiếp xúc.

BMS ngắt bảo vệ thường xuyên rồi tự phục hồi. Hệ thống tắt đột ngột, vài phút sau tự chạy lại. Đây là BMS đang bảo vệ pack khỏi over-voltage, under-voltage, hoặc over-temperature ở từng cell. Không phải lỗi BMS, mà là triệu chứng của cell mất cân bằng hoặc nhiệt độ khoang pin quá cao. Xem thêm các lỗi thường gặp của pin lưu trữ năng lượng mặt trời để chẩn đoán đúng nguyên nhân.

Vỏ pin phồng. LiFePO4 ít phồng hơn lithium-ion NMC, nhưng vẫn xảy ra khi sạc sai thông số hoặc cell bị lỗi nội bộ. Phát hiện phồng thì ngắt hệ thống ngay, không tiếp tục vận hành. Tìm hiểu thêm về nguyên nhân và xử lý pin lithium bị phồng trước khi quyết định thay thế.

Nhiệt độ khoang pin cao bất thường. Trên 50°C khi không có nắng chiếu trực tiếp vào tủ pin là bất thường. Kiểm tra thông gió khoang pin, kiểm tra dòng sạc từ MPPT có vượt thông số không. BMS sẽ cắt bảo vệ khi nhiệt độ vượt ngưỡng cài đặt, nhưng nhiệt độ cao kéo dài vẫn rút ngắn tuổi thọ dù chưa đến ngưỡng cắt.

Mùi lạ từ khoang pin. Bất kỳ mùi khét hoặc mùi hóa chất nào phát ra từ tủ pin: ngắt hệ thống ngay lập tức, mở cửa thông gió, không tiếp tục kiểm tra cho đến khi có kỹ thuật viên đánh giá trực tiếp. Ba dấu hiệu đầu bạn có thể tự kiểm tra; ba dấu hiệu sau cần kỹ thuật viên xử lý.

Checklist Kiểm Tra Pin Lưu Trữ Định Kỳ

Bảng dưới đây là lịch bảo trì tối thiểu cho pack LiFePO4 vận hành trong điều kiện khí hậu nhiệt đới Việt Nam. Nắng nóng và độ ẩm cao ở miền Nam, hay biên độ nhiệt lớn ở miền Bắc, đều tác động đến tốc độ lão hóa cell nhanh hơn so với điều kiện phòng thí nghiệm.

Hạng mục	Tần suất	Cách kiểm tra	Ngưỡng bình thường
Điện áp tổng pack	Hàng tháng	VOM hoặc app BMS	Pack 48V: 48 – 54.4V
Nhiệt độ khoang pin	Hàng tháng	Nhiệt kế hoặc cảm biến BMS	15 – 45°C
Ngoại quan vỏ pin	Hàng tháng	Quan sát trực tiếp	Không phồng, không rỉ sét
Chênh lệch điện áp cell	3 tháng	App BMS (cell-level)	Dưới 50mV
Đầu cực và cáp kết nối	3 tháng	Quan sát + siết lại moment lực	Không oxy hóa, chắc chắn
SoH (sức khỏe pin)	6 tháng	App BMS hoặc đo dung lượng thực	Trên 80%
Số chu kỳ tích lũy	6 tháng	App BMS	So với spec nhà sản xuất
Kiểm tra toàn diện	1 năm	Kỹ thuật viên kiểm tra tổng thể	Tất cả thông số trong ngưỡng

Thời điểm kiểm tra tốt nhất là buổi sáng sớm, trước 7 giờ, trước khi MPPT bắt đầu sạc từ tấm pin. Pack ở trạng thái nghỉ qua đêm cho số liệu điện áp ổn định nhất, không bị ảnh hưởng bởi dòng sạc hay dòng xả đang chạy.

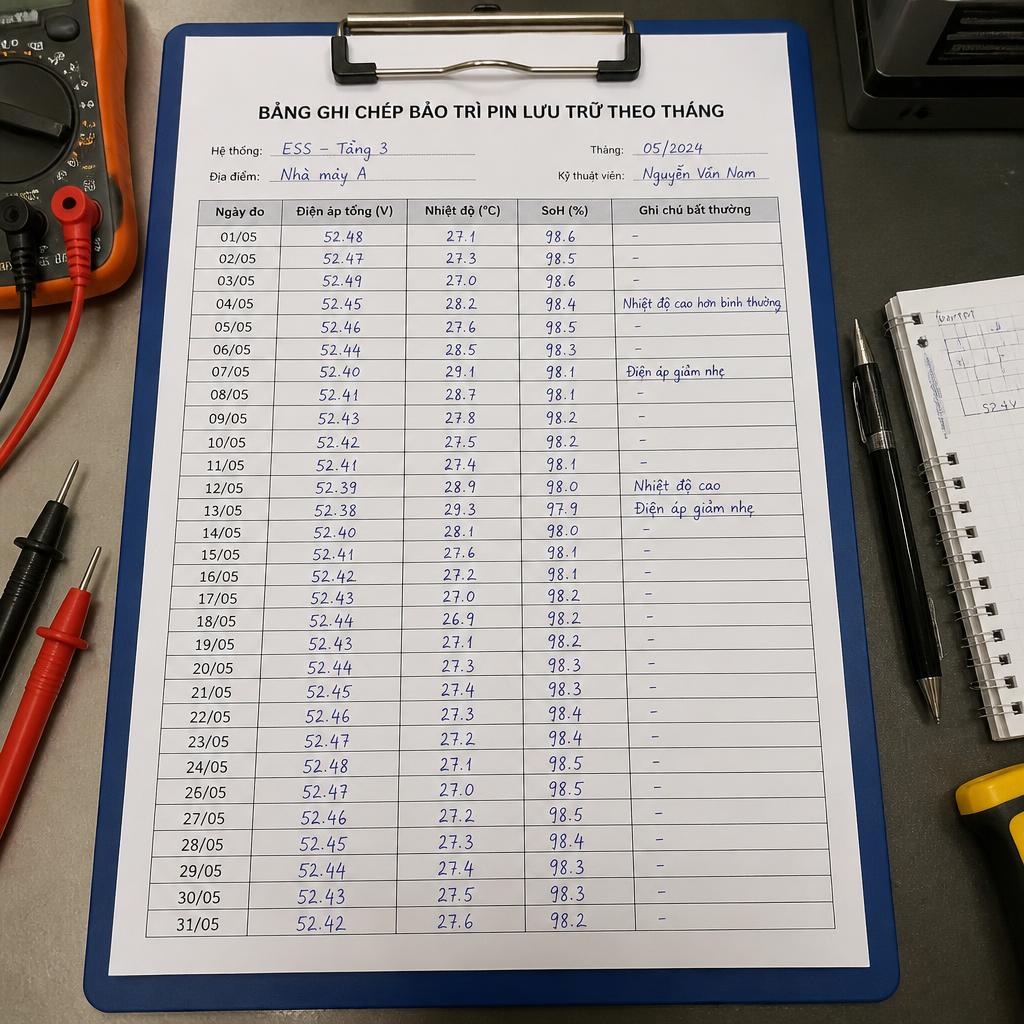

Ghi chép mỗi lần đo vào sổ hoặc file theo dõi. Xu hướng thay đổi theo thời gian quan trọng hơn một con số đơn lẻ. Pack có SoH 85% nhưng giảm 5% trong 3 tháng cần chú ý hơn pack có SoH 82% ổn định suốt 1 năm. Tham khảo thêm hướng dẫn bảo trì pin lưu trữ năng lượng mặt trời để xây dựng quy trình phù hợp với quy mô hệ thống của bạn.

Cách Đọc Chỉ Số BMS Để Đánh Giá Sức Khỏe Pin Lưu Trữ

BMS là nguồn dữ liệu chính xác nhất để đánh giá sức khỏe pack pin. Tìm hiểu BMS là gì và nguyên lý hoạt động giúp bạn đọc đúng từng chỉ số thay vì chỉ nhìn con số mà không hiểu ngữ cảnh. Năm chỉ số dưới đây là những gì cần đọc mỗi lần kiểm tra.

SoC (State of Charge) là phần trăm điện còn lại trong pack tại thời điểm đo. Dải vận hành bình thường: 20% đến 100%. Nếu SoC thường xuyên về dưới 10% trong quá trình vận hành hàng ngày, pack đang bị xả sâu quá mức. LiFePO4 chịu được DoD đến 80% đến 100% về lý thuyết, nhưng xả xuống dưới 10% liên tục sẽ rút ngắn tuổi thọ đáng kể. Tìm hiểu thêm về độ sâu xả DoD để cài đặt ngưỡng cắt phù hợp.

SoH (State of Health) là phần trăm dung lượng thực tế so với dung lượng danh định ban đầu. SoH trên 80% nghĩa là pack còn tốt. SoH từ 70% đến 80% cần theo dõi sát. SoH dưới 70% thì nên lên kế hoạch thay thế vì hiệu suất thực tế đã giảm đáng kể so với thiết kế hệ thống ban đầu.

Số chu kỳ sạc/xả tích lũy cho biết pack đã trải qua bao nhiêu vòng sạc-xả. LiFePO4 chịu khoảng 6.000 chu kỳ ở DoD 80%. So sánh số chu kỳ thực tế với thông số nhà sản xuất để ước tính tuổi thọ còn lại. Pack đạt 4.000 chu kỳ mà SoH vẫn trên 85% là dấu hiệu vận hành đúng cách.

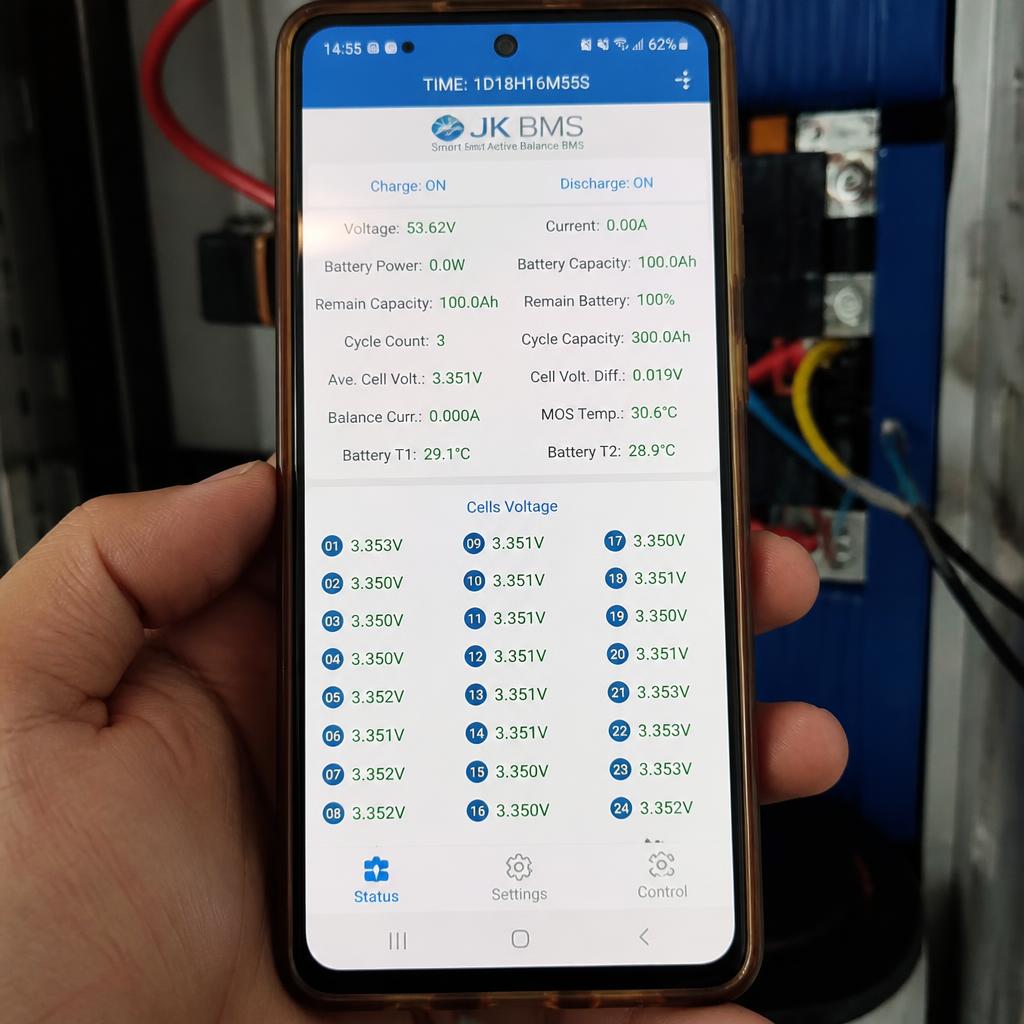

Điện áp từng cell là chỉ số phát hiện cell yếu sớm nhất. Chênh lệch giữa cell điện áp cao nhất và thấp nhất dưới 50mV là bình thường. Chênh từ 50mV đến 100mV cần theo dõi và cân nhắc balance charge. Chênh trên 100mV có cell yếu rõ rệt, cần đánh giá thay cell hoặc thay pack.

Nhiệt độ cell trong vận hành bình thường: 15°C đến 45°C. BMS cắt bảo vệ khi nhiệt độ vượt 50°C. Ở nhiệt độ dưới 0°C, LiFePO4 không nhận sạc được. Nếu bạn lắp hệ thống ở vùng núi cao miền Bắc Việt Nam, cần kiểm tra nhiệt độ khoang pin vào mùa đông và cân nhắc cách nhiệt cho tủ pin.

Pack không có BMS thông minh chỉ đo được điện áp tổng, không đọc được dữ liệu cell-level. Khả năng chẩn đoán bị hạn chế rất nhiều. Đây là lý do tôi luôn khuyến nghị đầu tư BMS có giao tiếp Bluetooth hoặc RS485 ngay từ đầu, thay vì tiết kiệm chi phí ở khâu này.

Kết Quả Kiểm Tra Cho Thấy Gì: Tiếp Tục Dùng Hay Thay Pin?

Sau khi có đủ số liệu, bảng quyết định dưới đây giúp bạn ra hành động cụ thể thay vì phỏng đoán.

Tình trạng	Chỉ số	Hành động
Tốt, tiếp tục vận hành	SoH trên 80%, chênh lệch cell dưới 50mV, nhiệt độ trong ngưỡng	Duy trì lịch kiểm tra định kỳ
Cần theo dõi sát	SoH 70 – 80% hoặc chênh lệch cell 50 – 100mV	Tăng tần suất kiểm tra, cân nhắc balance charge
Cần thay hoặc phục hồi	SoH dưới 70%, chênh lệch cell trên 100mV, hoặc phồng vỏ	Liên hệ kỹ thuật viên, đánh giá thay pack

Ngưỡng SoH 80% không phải con số tùy tiện. Pack ở mức này vẫn hoạt động, nhưng dung lượng thực tế chỉ còn 80% so với thiết kế ban đầu. Hệ thống tính toán dự trữ điện dựa trên dung lượng danh định sẽ bị lệch, dẫn đến mất điện sớm hơn dự kiến trong các đêm tải cao hoặc ngày ít nắng.

Về chi phí vòng đời: tiếp tục dùng pack SoH 65% có nghĩa là hiệu suất thấp, rủi ro BMS cắt đột ngột cao, và tuổi thọ còn lại ngắn. So với đầu tư pack LiFePO4 mới với 6.000 chu kỳ và tuổi thọ 10 năm trở lên, thay sớm thường tiết kiệm hơn về tổng chi phí vận hành. Đội ngũ BRD Lab có thể tính toán cụ thể chi phí vòng đời cho từng hệ thống dựa trên số liệu thực tế của pack bạn đang dùng.

[ẰNH: Biểu đồ đường thể hiện SoH giảm theo số chu kỳ của pack LiFePO4, có đánh dấu ngưỡng 80% và 70%, nền trắng, phong cách kỹ thuật rõ ràng]

Lưu Ý An Toàn Khi Kiểm Tra Pin Lưu Trữ Điện Mặt Trời

Bảy quy tắc dưới đây áp dụng cho mọi lần kiểm tra, không phân biệt pack nhỏ hay lớn.

Ngắt tải và ngắt kết nối tấm pin trước khi kiểm tra. Hệ thống hybrid vẫn có điện từ tấm pin dù inverter đã tắt. MPPT vẫn đẩy dòng vào pack khi có nắng. Ngắt aptomat phía tấm pin trước, sau đó mới ngắt aptomat phía tải.

Đeo găng tay cách điện cấp 1000V. Pack 48V khi đầy đạt 54.4V. Pack 96V đạt 108V. Không phải điện áp thấp an toàn tuyệt đối, đặc biệt khi dòng ngắn mạch có thể lên hàng nghìn Ampe.

Không để dụng cụ kim loại bắc qua hai cực. Tua vít, cờ lê, thước thép đặt nhầm vị trí sẽ gây ngắn mạch tức thì. Năng lượng giải phóng trong vài mili-giây đủ gây bỏng nặng và hư hỏng pack không phục hồi được.

Kiểm tra trong môi trường thông thoáng. LiFePO4 không tỏa khí độc như ắc quy axit chì, nhưng khoang pin kín và nhiệt độ cao vẫn tạo điều kiện tích tụ nhiệt nguy hiểm. Mở cửa tủ pin và đảm bảo không khí lưu thông trước khi bắt đầu.

Không kiểm tra khi đang sạc từ tấm pin giữa trưa. Dòng sạc cao làm số liệu điện áp không ổn định, kết quả đo không đáng tin cậy. Ngoài ra, dòng cao tăng nguy cơ điện giật khi thao tác trên dây dẫn đang mang điện.

Hệ thống áp cao từ 96V trở lên: bắt buộc có 2 người. Một người thao tác, một người giám sát và sẵn sàng ngắt nguồn khẩn cấp. Không làm một mình với hệ thống áp cao dù có kinh nghiệm. Tham khảo thêm về pin lưu trữ năng lượng mặt trời cao áp để hiểu rõ đặc thù an toàn của từng cấp điện áp.

Phát hiện phồng vỏ hoặc mùi lạ: ngắt ngay, không tiếp tục. Đây không phải tình huống tự xử lý. Ngắt toàn bộ hệ thống, thông gió khoang pin, liên hệ kỹ thuật viên trước khi làm bất cứ điều gì tiếp theo.

Câu Hỏi Thường Gặp

Kiểm tra pin lưu trữ đúng quy trình không phức tạp, nhưng đòi hỏi làm đúng thứ tự và đọc đúng số liệu. Pack LiFePO4 vận hành tốt trong 10 năm hay xuống cấp sau 3 năm phụ thuộc phần lớn vào việc bạn có phát hiện sớm các dấu hiệu bất thường hay không.

Nếu bạn cần hỗ trợ kiểm tra pack pin hiện tại hoặc đang tìm dịch vụ đóng pin lithium tùy chỉnh cho hệ thống điện mặt trời, BRD Lab sẵn sàng tư vấn kỹ thuật trực tiếp. Chúng tôi thiết kế và sản xuất pack LiFePO4 tại Hà Nội, tương thích với inverter Deye, Growatt, Luxpower và hầu hết MPPT phổ biến hiện nay. Liên hệ qua số 0566868333 hoặc email brdlab.vn@gmail.com để được tư vấn theo thông số hệ thống thực tế của bạn.
