Sạc sai thông số là nguyên nhân phổ biến nhất khiến pin lưu trữ điện năng lượng mặt trời xuống cấp sớm, dù phần cứng hoàn toàn bình thường. Tôi thấy điều này lặp lại ở nhiều hệ thống: pin LiFePO4 chất lượng tốt, lắp đặt đúng sơ đồ, nhưng bộ điều khiển cài điện áp sạc theo mặc định của ắc quy axit chì. Sau 6 tháng, dung lượng thực tế giảm rõ rệt vì pin liên tục bị quá sạc ở giai đoạn CV. Nếu đây là lần đầu bạn vận hành hệ thống, hãy xem cách kích hoạt pin lưu trữ năng lượng mặt trời trước khi thực hiện các bước dưới đây.
Pin lưu trữ năng lượng mặt trời sạc theo nguyên lý nào?

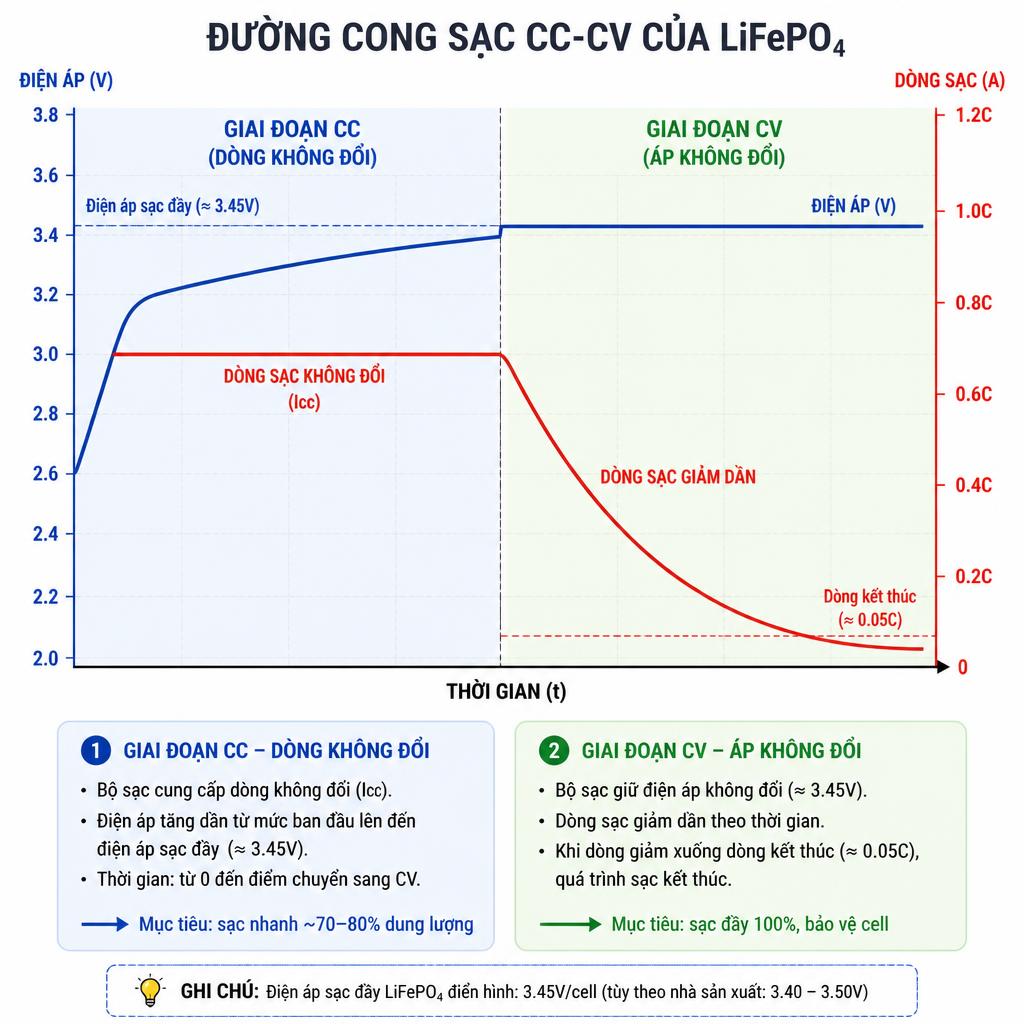

Pin lưu trữ mặt trời sạc theo chu trình CC-CV (Constant Current, Constant Voltage): giai đoạn dòng không đổi đẩy nhanh năng lượng vào, giai đoạn điện áp không đổi hoàn thiện dung lượng cuối khi dòng giảm dần về 0.
Trong giai đoạn CC, bộ điều khiển giữ dòng sạc cố định ở mức cài đặt (ví dụ 20A) và điện áp pin tăng dần. Khi điện áp chạm ngưỡng Vcharge, hệ thống chuyển sang giai đoạn CV: điện áp giữ nguyên, dòng sạc tự giảm. Pin được xem là đầy khi dòng giảm xuống dưới 2–5% dung lượng danh định. Toàn bộ chu trình này do bộ điều khiển MPPT hoặc PWM thực thi tự động, không cần can thiệp thủ công.
Pin LiFePO4 yêu cầu bộ điều khiển chuyên dụng vì ngưỡng điện áp sạc khác hoàn toàn so với axit chì. Nối thẳng tấm PV vào pack pin mà không qua bộ điều khiển sẽ gây quá điện áp tức thời, phá hủy BMS và làm phồng cell ngay lập tức. Dòng điện chạy theo sơ đồ: Tấm PV → Bộ điều khiển MPPT → Pin lưu trữ → Inverter/Tải. Bộ MPPT (Maximum Power Point Tracking) hiệu suất cao hơn PWM từ 15–25% trong điều kiện ánh sáng không ổn định, vì MPPT liên tục tối ưu điểm công suất cực đại của tấm PV thay vì chỉ đóng/ngắt đơn giản.
Cần chuẩn bị những gì trước khi sạc pin lưu trữ mặt trời?
Trước khi sạc, cần xác nhận 5 thứ: tấm PV đúng điện áp, bộ điều khiển MPPT tương thích, cáp đủ tiết diện, cầu dao bảo vệ, và thông số pin từ nhà sản xuất.
1. Tấm PV phù hợp dải điện áp đầu vào: Đo điện áp hở mạch (Voc) của tấm PV bằng đồng hồ vạn năng. Voc phải thấp hơn điện áp đầu vào tối đa của bộ điều khiển MPPT ít nhất 10%. Ví dụ bộ MPPT chịu tối đa 150V thì Voc của chuỗi tấm PV không được vượt 135V.
2. Bộ điều khiển MPPT tương thích LiFePO4: Chọn MPPT có dòng ra tối đa ≥ dòng sạc tối đa của pack pin. Bộ điều khiển phải hỗ trợ cài thủ công thông số Vcharge và Vfloat, không dùng preset “Lithium” chung chung nếu không rõ nhà sản xuất cài sẵn giá trị nào.
3. Cáp đúng tiết diện: Hệ sạc ≤ 20A dùng cáp 4mm², hệ 20–40A dùng cáp 6mm². Cáp nhỏ hơn mức này gây sụt áp và sinh nhiệt trên đường dây, làm giảm dòng sạc thực tế.
4. Cầu dao bảo vệ (fuse/breaker): Lắp cầu dao DC giữa pin và bộ điều khiển, và giữa tấm PV và bộ điều khiển. Dòng định mức cầu dao = 1.25 × dòng sạc tối đa.
5. Datasheet pin: Tìm và ghi ra 3 thông số bắt buộc trước khi cài bộ điều khiển: Vcharge (điện áp sạc tối đa), Imax (dòng sạc tối đa), Vfloat (điện áp duy trì). Ba con số này khác nhau theo từng nhà sản xuất cell và cấu hình nối tiếp của pack.
Quy trình sạc pin lưu trữ năng lượng mặt trời từng bước
Quy trình sạc đúng gồm 6 bước: kiểm tra thông số → kết nối pin trước → kết nối tấm PV → cài thông số sạc trên bộ điều khiển → theo dõi quá trình → kiểm tra sau khi đầy. Thứ tự kết nối không được đảo, vì kết nối tấm PV trước khi có pin sẽ gây spike điện áp làm hỏng đầu vào bộ điều khiển.
Bước 1: Đọc datasheet và ghi thông số sạc. Mở datasheet pack pin, ghi ra Vcharge, Imax và Vfloat. Nếu không có datasheet, liên hệ nhà sản xuất trước khi làm bất cứ điều gì. Đây là bước không thể bỏ qua, cài sai điện áp 1–2V cũng đủ để gây quá sạc tích lũy qua nhiều chu kỳ.
Bước 2: Kiểm tra điện áp tấm PV. Dùng đồng hồ vạn năng đo Voc của chuỗi tấm PV trong điều kiện nắng tốt. So sánh với thông số đầu vào tối đa của MPPT. Nếu Voc vượt ngưỡng cho phép, giảm số tấm PV nối tiếp.
Bước 3: Kết nối bộ điều khiển với pack pin. Nối cực dương (+) trước, cực âm (−) sau. Lý do: nếu cực âm được nối trước và sau đó cực dương chạm vào vỏ kim loại, sẽ tạo ra hồ quang điện (arc). Kiểm tra cực tính bằng đồng hồ trước khi cắm, đảo cực phá hủy BMS ngay lập tức, không có cơ hội phục hồi.
Bước 4: Kết nối tấm PV vào bộ điều khiển. Tương tự, nối cực dương trước. Che tấm PV bằng vải tối hoặc thực hiện bước này vào buổi tối nếu muốn chắc chắn không có dòng điện trong lúc kết nối. Đây là thao tác tôi luôn khuyến nghị khi đấu nối pin lưu trữ năng lượng mặt trời lần đầu.
Bước 5: Cài thông số sạc trên bộ điều khiển. Nhập Vcharge, Vfloat và Imax theo datasheet pin. Phần tiếp theo hướng dẫn chi tiết cách cài các thông số này theo từng cấu hình điện áp.

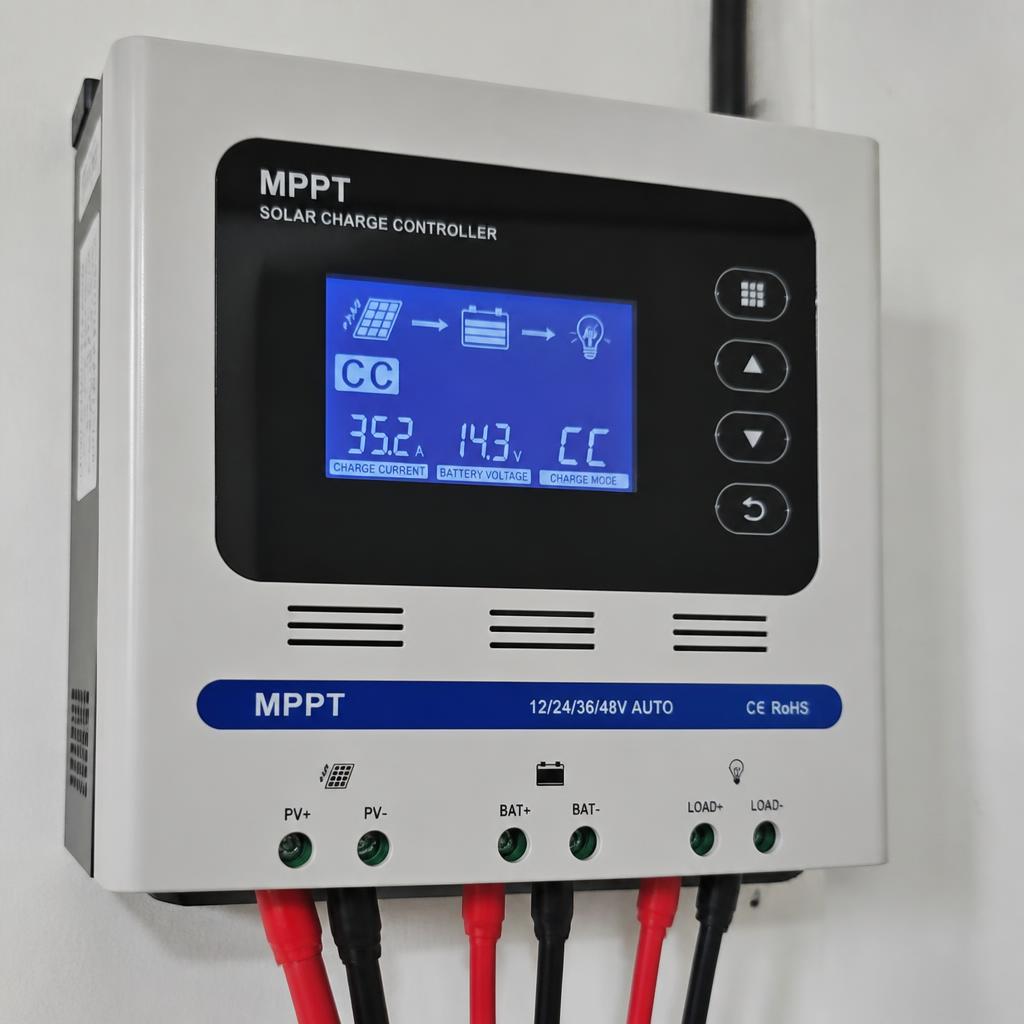

Bước 6: Theo dõi 15–30 phút đầu. Quan sát màn hình bộ điều khiển: dòng sạc thực tế có tương ứng với điều kiện nắng không, điện áp pin có tăng đều không, nhiệt độ pin có ở mức bình thường không (dưới 45°C). Nếu dòng sạc bằng 0 hoặc pin nóng bất thường, ngắt kết nối và kiểm tra ngay.
Cách cài thông số dòng và điện áp sạc đúng cho pin LiFePO4
Với pin LiFePO4, cài điện áp sạc (Vcharge) = 3.65V/cell, điện áp nổi (Vfloat) = 3.375V/cell, dòng sạc tối đa = 0.5C, đây là 3 thông số bắt buộc phải đúng trước khi bật hệ thống.
C-rate là tỷ lệ dòng sạc so với dung lượng pin. Pin 100Ah, 0.5C = 50A tối đa. Sạc ở 0.2C (20A với pin 100Ah) nhẹ hơn nhưng kéo dài tuổi thọ tốt nhất. Không vượt 1C trừ khi datasheet của nhà sản xuất cell cho phép rõ ràng.
| Thông số | 12V (4S) | 24V (8S) | 48V (16S) |
|---|---|---|---|
| Vcharge | 14.6V | 29.2V | 58.4V |
| Vfloat | 13.5V | 27.0V | 54.0V |
| Vcutoff (xả) | 10.0V | 20.0V | 40.0V |
| Dòng sạc khuyến nghị | 0.2C (tuổi thọ tốt nhất) đến 0.5C (nhanh, vẫn an toàn) | ||
Vfloat thấp hơn Vcharge vì ở giai đoạn CV, dòng sạc giảm dần về 0 và pin không bị overcharge. Nếu Vfloat bằng Vcharge (như cách cài của ắc quy axit chì), pin LiFePO4 sẽ bị giữ ở điện áp cao liên tục, làm tăng tốc độ lão hóa cell. Đây là lỗi tôi gặp nhiều nhất khi kiểm tra các hệ thống lắp đặt sẵn: bộ điều khiển cài preset “Sealed Lead Acid” hoặc “AGM” và không ai đổi lại.
Cài sai Vcharge cao hơn 0.1–0.2V so với ngưỡng cho phép của cell gây phồng tế bào sau 50–100 chu kỳ. Cài Vcharge thấp hơn 0.2–0.3V làm pin không bao giờ đạt 100% SOC, dung lượng thực tế giảm dần mà không có cảnh báo rõ ràng. Để hiểu sâu hơn về nguyên lý mạch sạc pin lithium và cách bộ điều khiển thực thi chu trình CC-CV, có thể tham khảo thêm tài liệu kỹ thuật chuyên biệt.
Sạc pin từ tấm PV khác sạc từ lưới điện ở điểm nào?
Sạc từ tấm PV biến động liên tục theo cường độ ánh sáng, bộ điều khiển MPPT phải theo dõi điểm công suất cực đại (MPP) theo thời gian thực. Sạc từ lưới điện ổn định hơn, bộ sạc AC/DC xử lý trực tiếp mà không cần thuật toán MPP.
Tấm PV có đặc tính I-V (dòng điện, điện áp) thay đổi theo nhiệt độ và cường độ bức xạ. MPPT liên tục quét đường cong I-V để tìm điểm công suất cực đại và điều chỉnh tải tương ứng. PWM chỉ đóng/ngắt mạch để kiểm soát điện áp đầu ra, không tối ưu công suất lấy từ tấm PV. Chênh lệch hiệu suất giữa MPPT và PWM đạt 15–25% vào những ngày nhiều mây hoặc buổi sáng sớm/chiều tà khi góc bức xạ thấp.
| Tiêu chí | Sạc từ tấm PV (MPPT) | Sạc từ lưới điện (AC/DC) |
|---|---|---|
| Ổn định dòng sạc | Biến động theo ánh sáng | Ổn định liên tục |
| Thiết bị cần | Bộ điều khiển MPPT | Bộ sạc AC/DC chuyên LiFePO4 |
| Hiệu suất | 93–97% (MPPT tốt) | 88–93% (bộ sạc thông thường) |
| Ảnh hưởng bóng che | Dòng giảm mạnh, cần kiểm tra | Không ảnh hưởng |
| Sạc ban đêm | Không thể | Được |

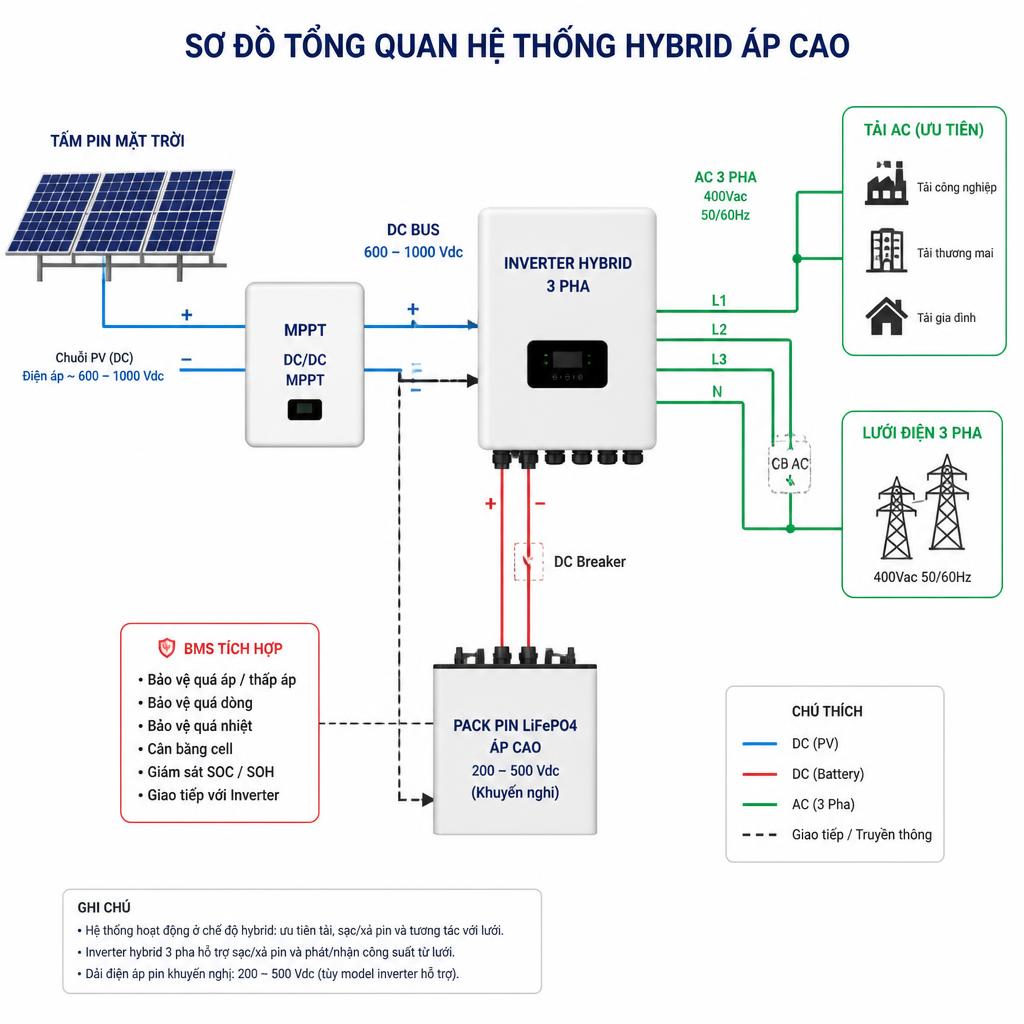

Hệ hybrid kết hợp cả hai nguồn: inverter hybrid tự ưu tiên PV ban ngày, chuyển sang lưới điện khi PV không đủ công suất. Bóng che (shading) từ cây cối hoặc công trình lân cận làm giảm dòng sạc thực tế xuống 30–60% so với điều kiện lý tưởng, ngay cả khi chỉ che một phần tấm PV. Buổi sáng sớm và chiều tà, dòng PV thấp nhưng bộ điều khiển tự điều chỉnh, không cần can thiệp thủ công. Khi dùng lưới điện để sạc bổ sung, bắt buộc dùng bộ sạc AC/DC thiết kế riêng cho LiFePO4, không dùng bộ sạc axit chì vì thông số Vcharge và Vfloat khác nhau hoàn toàn.
Lưu ý quan trọng khi sạc pin lưu trữ năng lượng mặt trời
Sạc pin lưu trữ đúng kỹ thuật không chỉ là cài đúng điện áp. Nhiệt độ môi trường, trạng thái SOC, chất lượng kết nối và bảo dưỡng định kỳ đều ảnh hưởng trực tiếp đến tuổi thọ pin.
1. Kiểm soát nhiệt độ sạc: LiFePO4 sạc an toàn trong khoảng 0°C đến 45°C. Dưới 0°C, hiện tượng lithium plating (lắng đọng lithium kim loại trên anode) xảy ra và gây hỏng vĩnh viễn không phục hồi được. BMS chất lượng tốt tự ngắt sạc khi nhiệt độ ngoài ngưỡng, nhưng không nên phụ thuộc hoàn toàn vào BMS, bố trí pin ở nơi thông thoáng, tránh ánh nắng trực tiếp.
2. Không sạc pin đã xả sâu dưới 2.5V/cell mà không qua chế độ precharge: Pin xả quá sâu cần dòng phục hồi nhỏ (thường 0.05C) để đưa điện áp lên ngưỡng an toàn trước khi sạc bình thường. Bộ sạc không có chức năng precharge sẽ từ chối sạc hoặc tệ hơn là đẩy dòng lớn vào cell đang yếu. Tham khảo thêm về cách kiểm tra pin lưu trữ năng lượng mặt trời để xác định trạng thái cell trước khi quyết định sạc phục hồi.
3. Kiểm tra cực tính trước mỗi lần kết nối: Đảo cực làm hỏng BMS ngay lập tức. Dán nhãn màu rõ ràng (đỏ = dương, đen = âm) lên tất cả đầu cáp và đầu cọc pin ngay từ lần lắp đặt đầu tiên.
4. Không để pin đầy 100% trong thời gian dài: Nếu hệ thống không dùng kéo dài (trên 2 tuần), duy trì SOC ở mức 80–90% thay vì 100%. Pin LiFePO4 giữ ở SOC cao liên tục làm tăng tốc độ lão hóa điện hóa của cell.
5. Vệ sinh đầu cọc và cáp mỗi 3–6 tháng: Oxy hóa tại điểm tiếp xúc làm tăng điện trở, giảm dòng sạc thực tế và sinh nhiệt cục bộ. Làm sạch bằng giấy nhám mịn hoặc dung dịch chuyên dụng, sau đó bôi một lớp mỏng vaseline hoặc mỡ bôi trơn tiếp điểm để ngăn oxy hóa tái phát.
6. Siết lại tất cả đầu cáp mỗi 3 tháng: Đầu cọc lỏng làm tăng điện trở tiếp xúc, sinh nhiệt cục bộ và gây sụt áp không đều giữa các cell. Dùng cờ lê đúng moment, không siết quá tay vì đầu cọc đồng dễ bị cháy ren.
7. Không trộn pin cũ và pin mới trong cùng một pack: Cell cũ có nội trở cao hơn, sẽ bị sạc/xả không đều so với cell mới. Cell yếu kéo cả khối xuống và tăng nguy cơ mất cân bằng cell nghiêm trọng.
8. Duy trì SOC trong dải 20–90% cho vận hành hàng ngày: Không để pin xả xuống dưới 20% thường xuyên. Chu kỳ sạc/xả và tuổi thọ pin có mối quan hệ trực tiếp, DOD 80% cho tuổi thọ khoảng 6.000 chu kỳ với LiFePO4, trong khi DOD 100% thường xuyên rút ngắn tuổi thọ xuống còn 2.000–3.000 chu kỳ.
Dấu hiệu nhận biết pin đang sạc sai và cách xử lý
Ba dấu hiệu cảnh báo rõ nhất: pin nóng bất thường trên 50°C, dòng sạc bằng 0 dù trời nắng tốt, và điện áp pin không tăng sau 2 giờ sạc. Mỗi triệu chứng chỉ đến một nguyên nhân cụ thể và có bước xử lý riêng.
Trong các hệ thống BRD Lab đã lắp đặt và kiểm tra, lỗi phổ biến nhất là dòng sạc thấp bất thường kéo dài cả ngày, người dùng tưởng trời ít nắng nhưng thực ra tấm PV bị bụi bẩn phủ kín hoặc bị che bóng một phần từ ăng-ten hoặc mái tôn lân cận.
Pin nóng trên 50°C khi đang sạc: Nguyên nhân phổ biến nhất là dòng sạc cài vượt 1C, hoặc pin đặt trong tủ kín không có thông gió. Xử lý: giảm Imax trên bộ điều khiển xuống 0.3–0.5C, kiểm tra nhiệt độ môi trường xung quanh pin, bổ sung quạt thông gió nếu cần. Nếu nhiệt độ vẫn cao sau khi giảm dòng, ngắt sạc và để nguội hoàn toàn trước khi kiểm tra tiếp.
Dòng sạc = 0A giữa ngày nắng: Kiểm tra theo thứ tự: cầu dao DC có đang ngắt không, cáp kết nối có bị lỏng hoặc đứt không, bộ điều khiển có đang bảo vệ quá nhiệt không (màn hình thường hiển thị cảnh báo). Để bộ điều khiển nguội 15–20 phút rồi khởi động lại. Nếu dòng vẫn bằng 0, đo điện áp đầu vào PV và đầu ra pin bằng đồng hồ vạn năng để xác định điểm đứt mạch.
Điện áp pin không tăng sau 2 giờ sạc: BMS có thể đã ngắt do pin xả quá sâu. Cần bộ sạc có chế độ precharge để đưa điện áp lên ngưỡng tối thiểu trước. Nếu không có thiết bị phù hợp, liên hệ kỹ thuật viên, tự ý sạc vào pack pin đã xả sâu bằng bộ sạc thông thường có thể gây hỏng thêm.
Dòng sạc thấp bất thường dưới 0.05C cả ngày: Vệ sinh bề mặt tấm PV, kiểm tra góc lắp đặt và loại bỏ vật che bóng. Tấm PV bẩn làm giảm công suất 15–25% so với tấm sạch trong cùng điều kiện bức xạ.
Bộ điều khiển báo mã lỗi liên tục: Ghi lại mã lỗi, tra cứu trong manual của thiết bị. Không tắt nguồn rồi bật lại nhiều lần để “reset”, hành động này che giấu triệu chứng nhưng không giải quyết nguyên nhân.
Khi nào cần gọi kỹ thuật viên: BMS liên tục ngắt dù đã kiểm tra kết nối, pack pin có dấu hiệu phồng nhìn thấy được, mùi khét từ cáp hoặc bộ điều khiển, hoặc điện áp giữa các cell lệch nhau trên 0.2V sau khi sạc đầy. Những tình huống này vượt quá phạm vi tự xử lý và cần thiết bị đo chuyên dụng.
Câu hỏi thường gặp về sạc pin lưu trữ năng lượng mặt trời
Pin lưu trữ năng lượng mặt trời sạc đầy mất bao lâu?
Thời gian sạc phụ thuộc vào dung lượng pin, dòng sạc và số giờ nắng thực tế trong ngày. Ví dụ cụ thể: pack pin 100Ah, dòng sạc 20A (0.2C), cần khoảng 5–6 giờ nắng tốt để đạt 100% SOC từ mức 20%. Nếu tăng dòng sạc lên 40A (0.4C), thời gian rút ngắn còn 2.5–3 giờ nhưng tốc độ lão hóa cell tăng theo. Ngày nhiều mây, dòng sạc thực tế chỉ đạt 10–30% công suất danh định, thời gian sạc đầy có thể kéo dài sang ngày hôm sau.
Có thể sạc pin lưu trữ vào ban đêm bằng tấm PV không?
Không thể. Ban đêm không có bức xạ mặt trời, tấm PV không tạo ra dòng quang điện. Bộ điều khiển MPPT tốt có diode chặn dòng ngược (anti-reverse current) để ngăn pin xả ngược qua tấm PV vào ban đêm, đây là tính năng cần xác nhận khi chọn mua bộ điều khiển. Nếu cần sạc ban đêm, dùng bộ sạc AC/DC từ lưới điện hoặc máy phát.
Bộ điều khiển MPPT và PWM: loại nào sạc pin lưu trữ tốt hơn?
MPPT tốt hơn rõ ràng cho hệ thống pin lưu trữ LiFePO4. MPPT kiểm soát thông số sạc chính xác hơn, hỗ trợ cài Vcharge và Vfloat thủ công theo đúng yêu cầu của LiFePO4, và tối ưu công suất lấy từ tấm PV hiệu quả hơn PWM 15–25% trong điều kiện ánh sáng thực tế. PWM chỉ phù hợp cho hệ thống nhỏ dưới 200W với ắc quy axit chì, không nên dùng PWM cho pack pin lithium nếu muốn kiểm soát thông số sạc đúng chuẩn.
Pin lưu trữ có tự sạc được khi trời nhiều mây không?
Có, nhưng dòng sạc giảm mạnh. Ngày nhiều mây, bức xạ mặt trời giảm xuống còn 100–300 W/m² so với 800–1000 W/m² ngày nắng tốt, dòng sạc thực tế chỉ đạt 10–30% công suất danh định của hệ thống. Pin vẫn nhận điện nhưng chậm. Hệ hybrid tự bù từ lưới điện khi PV không đủ, đây là lý do nhiều hộ gia đình chọn giải pháp hybrid thay vì off-grid hoàn toàn.
SOC bao nhiêu phần trăm thì nên bắt đầu sạc lại?
Không để SOC xuống dưới 20% thường xuyên. Dải vận hành tối ưu cho LiFePO4 là 20–90% SOC, duy trì trong dải này giúp đạt tuổi thọ khoảng 6.000 chu kỳ. Xả xuống 10–15% SOC thỉnh thoảng không gây hỏng ngay, nhưng làm vậy thường xuyên rút ngắn tuổi thọ đáng kể. Hệ thống có BMS tốt sẽ cảnh báo khi SOC về gần ngưỡng 20% để nhắc sạc bổ sung.
Để tóm gọn quy trình: cài đúng Vcharge, Vfloat và Imax theo bảng thông số LiFePO4 trước khi bật hệ thống, kết nối đúng thứ tự pin trước, PV sau, và theo dõi 15–30 phút đầu để phát hiện bất thường kịp thời. Ba điểm này quyết định phần lớn tuổi thọ thực tế của pack pin, không phụ thuộc vào thương hiệu hay giá tiền.
