Hầu hết sự cố pin lithium không xảy ra đột ngột. Chúng tích lũy qua nhiều tháng vận hành, trong khi người dùng chỉ đo điện áp tổng rồi kết luận “pin vẫn ổn”. Tôi đã gặp không ít trường hợp pack 48V đọc đúng 51V nhưng xe nâng vẫn chết giữa ca vì một cell bên trong đã xuống còn 2.1V, kéo toàn bộ hệ thống vào ngưỡng ngắt bảo vệ. Đo điện áp tổng không phát hiện được điều đó.
Kiểm tra pin lithium đúng nghĩa gồm 5 chỉ số: ngoại quan vỏ pack, điện áp tổng, điện áp từng cell, dung lượng thực tế (Ah), và trạng thái BMS. Bỏ sót bất kỳ chỉ số nào, bạn đang đánh giá pin trên dữ liệu không đầy đủ. Quy trình dưới đây có thể thực hiện tại chỗ với dụng cụ tổng chi phí dưới 500.000 VNĐ.
Pin lithium cần kiểm tra những gì: 5 chỉ số cốt lõi
Kiểm tra pin lithium đầy đủ gồm 5 chỉ số: ngoại quan vỏ pack, điện áp tổng, điện áp từng cell, dung lượng thực tế (Ah), và trạng thái hoạt động của BMS (Battery Management System, mạch quản lý bảo vệ pin).
Điện áp tổng và điện áp cell là hai phép đo hoàn toàn khác nhau, không thay thế nhau được. Pack 16S LiFePO4 có điện áp tổng 51.2V trông bình thường, nhưng nếu 1 cell trong chuỗi đang ở 2.8V trong khi 15 cell còn lại ở 3.3V, BMS sẽ ngắt tải bất ngờ khi cell yếu đó chạm ngưỡng cắt. Điện áp tổng không bao giờ tiết lộ điều này.
- Ngoại quan vỏ pack: phát hiện cell phồng, nứt vỏ, đầu cực oxy hóa, dây lỏng trước khi bật nguồn.
- Điện áp tổng pack: xác định trạng thái sạc tổng thể, kiểm tra pack có nằm trong dải hoạt động bình thường không.
- Điện áp từng cell: phát hiện cell yếu hoặc lệch ngưỡng trong chuỗi nối tiếp, chỉ số này điện áp tổng không thể thay thế.
- Dung lượng thực tế (Ah): đo tổng năng lượng pack có thể cung cấp thực tế so với thông số danh nghĩa trên nhãn.
- Trạng thái BMS: xác nhận mạch bảo vệ hoạt động đúng ngưỡng, không báo lỗi liên tục.
Nếu bạn muốn đánh giá sức khỏe cell sâu hơn nữa, nội trở (internal resistance) là chỉ số thứ 6 cần đo thêm. Cell LiFePO4 tốt thường có nội trở vài mΩ đến vài chục mΩ, tăng dần theo chu kỳ lão hóa. Phần này được trình bày riêng trong hướng dẫn đo nội trở cell pin lithium để đánh giá mức độ lão hóa.
Dụng cụ cần chuẩn bị trước khi đo
Tối thiểu cần 1 đồng hồ vạn năng (multimeter) có thang DC Voltage. Đây là dụng cụ bắt buộc cho mọi phép đo điện áp trong quy trình này. Kiểm tra dung lượng thực cần thêm máy xả tải đo Ah (capacity tester). Đọc lỗi BMS cần app hoặc thiết bị giao tiếp tương thích, tùy dòng BMS dùng UART, RS485 hay CAN.
| Dụng cụ | Mức độ cần thiết | Đo chỉ số nào |
|---|---|---|
| Multimeter DC Voltage (Uni-T UT61E hoặc tương đương) | Bắt buộc | Điện áp tổng pack, điện áp từng cell |
| Capacity tester (ZB2L3 hoặc tương đương) | Khuyến nghị | Dung lượng thực tế (Ah), % so với danh nghĩa |
| App hoặc thiết bị đọc BMS (Bluetooth/RS485/CAN) | Tùy chọn | Điện áp từng cell, nhiệt độ, mã lỗi BMS |
Thang đo multimeter đặt ở DC Voltage, chọn range cao hơn điện áp pack. Pack 48V thì đặt range 200V DC, pack 72V thì đặt 200V hoặc 1000V tùy model máy. Đặt sai range có thể gây hỏng máy hoặc đọc số không chính xác.
Trước khi đo, kiểm tra que đo không bị nứt vỏ cách điện. Không đặt vật kim loại gần cực pin trong lúc thao tác. Với kỹ thuật viên mới bắt đầu, bộ multimeter Uni-T UT61E cộng với capacity tester ZB2L3 tổng chi phí khoảng 200.000 đến 350.000 VNĐ, đủ xử lý 80% trường hợp kiểm tra thực địa.
Bước 1: Kiểm tra ngoại quan vỏ pack và kết nối
Kiểm tra bằng mắt trước khi bật nguồn. Bước này không cần dụng cụ nhưng giúp phát hiện ngay các dấu hiệu nguy hiểm cần dừng lại trước khi tiếp tục đo.
Thực hiện khi pack đã ngắt khỏi tải và sạc. Đảm bảo pack không đang trong quá trình sạc hoặc xả khi kiểm tra ngoại quan.

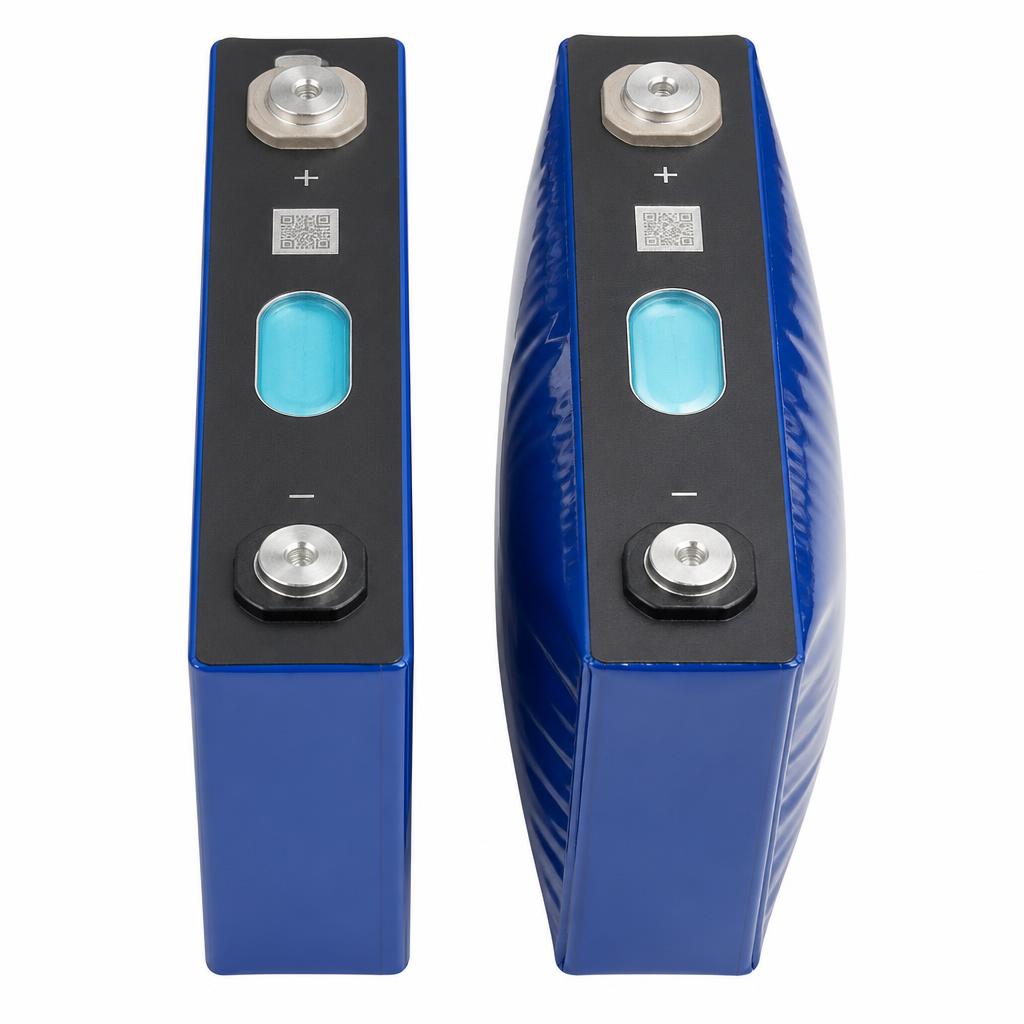

- Cell hoặc module phồng: cell LiFePO4 phồng thường do quá sạc hoặc quá nhiệt tích lũy. Cell phồng mất khả năng giữ dung lượng và có nguy cơ short mạch nội bộ. Phát hiện cell phồng thì dừng ngay, không tiếp tục các bước đo tiếp theo.
- Nứt hoặc biến dạng vỏ hộp: vỏ pack bị nứt hoặc méo có thể làm lộ cell ra ngoài, tăng nguy cơ chạm chập.
- Đầu cực dương/âm oxy hóa hoặc rỉ sét: lớp oxy hóa làm tăng điện trở tiếp xúc, gây sụt áp cục bộ và phát nhiệt khi xả dòng cao.
- Busbar hoặc nickel strip lỏng/đứt: mối hàn hoặc bu-lông kết nối lỏng làm tăng điện trở nội, gây chênh lệch điện áp giữa các cell trong cùng module.
- Mùi khét hoặc mùi hóa chất: dấu hiệu rò rỉ điện giải hoặc linh kiện đã bị nhiệt phân. Không tiếp tục vận hành nếu phát hiện mùi lạ.
- Dấu vết cháy xém quanh cầu chì hoặc BMS: chứng tỏ đã có sự kiện quá dòng hoặc quá nhiệt cục bộ. BMS cần kiểm tra lại toàn bộ cấu hình trước khi dùng tiếp.
Nếu phát hiện cell phồng hoặc rò rỉ điện giải, dừng sử dụng ngay. Đây là trường hợp cần can thiệp của kỹ thuật viên, không phải tự xử lý tại chỗ. Với pack pin xe nâng bị phồng, bạn có thể tham khảo thêm tại bài nguyên nhân và xử lý pin xe nâng bị phồng cell.
Bước 2: Đo điện áp tổng pack và từng cell
Đo điện áp tổng pack trước, sau đó đo từng cell riêng lẻ. Với LiFePO4, cell đầy đạt 3.5 đến 3.65V, hoạt động bình thường ở 3.2 đến 3.3V, cần sạc khi xuống dưới 3.0V, và hỏng khi dưới 2.5V hoặc lệch quá 0.2V so với cell khác trong pack.
Bước đo điện áp tổng và đo từng cell bổ sung thông tin cho nhau. Điện áp tổng cho biết trạng thái sạc chung. Điện áp cell cho biết sức khỏe từng phần tử trong chuỗi. Cả hai phép đo đều cần thiết.
Đo điện áp tổng pack
- Đặt multimeter ở thang DC Voltage, chọn range phù hợp (pack 48V đặt 200V DC).
- Đặt que đỏ vào cực dương của pack, que đen vào cực âm.
- Đọc số hiển thị trên màn hình. Ghi lại giá trị kèm thời điểm đo.
- Tính điện áp trung bình mỗi cell: lấy điện áp tổng chia cho số cell nối tiếp. Pack 16S48V đọc được 51.2V thì điện áp trung bình mỗi cell là 3.2V.

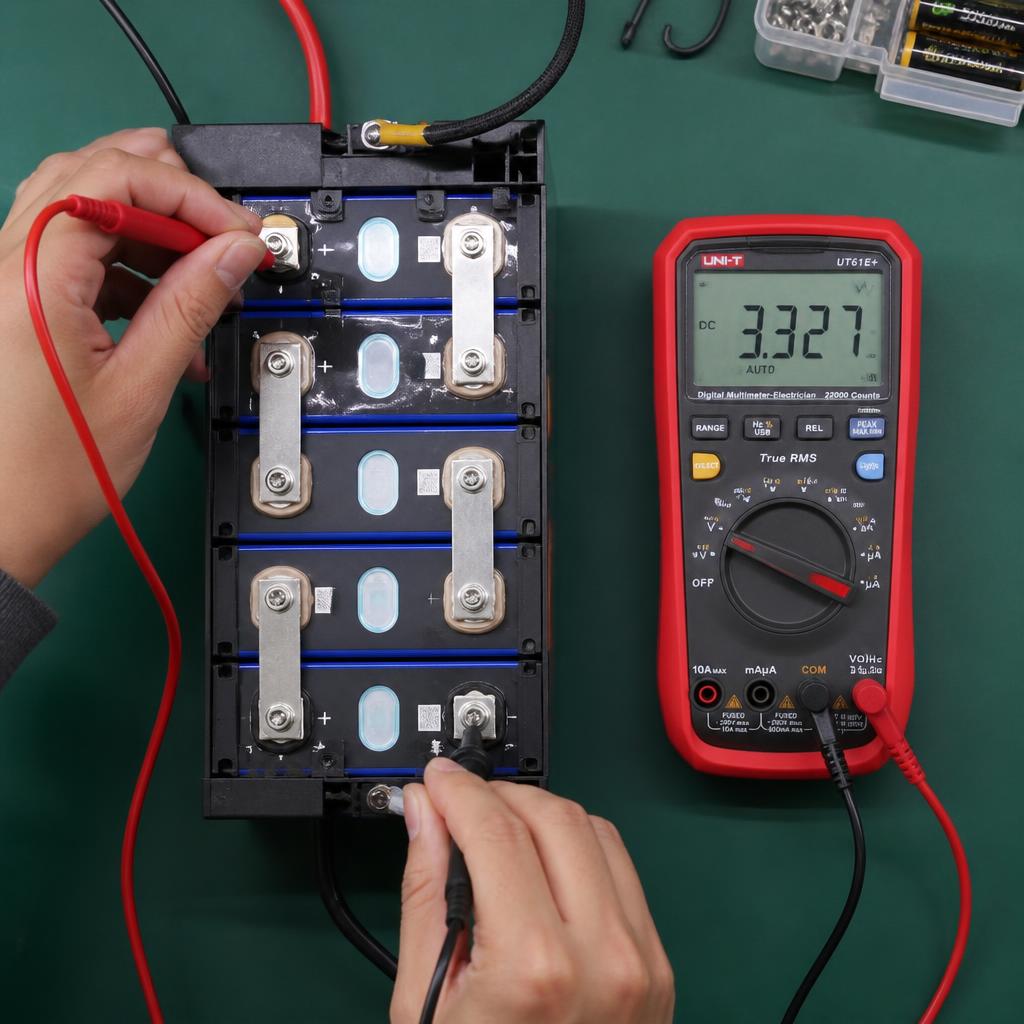

Đo điện áp từng cell
- Xác định vị trí cực dương và âm của từng cell trong module. Với pack đóng kín, thường đo tại các điểm cân bằng (balance tap) trên dây BMS.
- Đo lần lượt từng cell theo thứ tự từ cell 1 đến cell cuối. Ghi kết quả vào bảng theo thứ tự.
- So sánh giá trị cao nhất và thấp nhất trong chuỗi. Chênh lệch vượt 0.2V (200mV) cho thấy có cell đang suy yếu.
Một lưu ý quan trọng: đo điện áp khi pack đã nghỉ ít nhất 30 phút sau khi kết thúc sạc hoặc xả. Surface charge (điện tích bề mặt) sau sạc có thể làm điện áp cell đọc cao hơn thực tế 0.1 đến 0.15V, gây nhận định sai tình trạng.
Bảng ngưỡng điện áp chuẩn cho LiFePO4 và Li-ion NMC
LiFePO4 và NMC có dải điện áp vận hành khác nhau. Dùng nhầm thang đánh giá sẽ đọc sai tình trạng pin, đặc biệt nguy hiểm ở ngưỡng cảnh báo và ngưỡng cắt.
| Trạng thái | LiFePO4 (V/cell) | Li-ion NMC (V/cell) |
|---|---|---|
| Đầy 100% | 3.50 – 3.65 | 4.15 – 4.20 |
| Hoạt động bình thường | 3.20 – 3.30 | 3.60 – 3.80 |
| Cần sạc | 2.90 – 3.00 | 3.20 – 3.40 |
| Nguy hiểm / hỏng | dưới 2.50 | dưới 2.50 – 3.00 |
Ghi chú: Đội ngũ kỹ thuật BRD Lab chuyên sản xuất pack LiFePO4. Các ngưỡng trong bài lấy LiFePO4 làm chuẩn chính. Ngưỡng cắt bảo vệ xả của BMS thường được cấu hình ở 2.0 đến 2.5V/cell cho LiFePO4 và 2.5 đến 3.0V/cell cho NMC.
Bước 3: Đo dung lượng thực tế bằng máy xả tải
Đo dung lượng thực bằng cách sạc pin đến 100%, xả qua tải cố định bằng capacity tester, đo tổng Ah xả ra đến khi điện áp chạm ngưỡng cắt. Pin còn tốt khi đạt từ 90% dung lượng ghi trên nhãn trở lên.
Điện áp đo được chỉ phản ánh trạng thái sạc tại thời điểm đó. Điện áp không phản ánh tổng năng lượng pack có thể cung cấp trong một chu kỳ xả hoàn chỉnh. Đây là lý do cần đo Ah riêng biệt, không thể bỏ qua bước này khi đánh giá sức khỏe pin.
- Sạc pack đến 100% theo đúng quy trình sạc của thiết bị. Sau khi sạc xong, để pack nghỉ 30 phút trước khi đo.
- Kết nối capacity tester vào cực dương và âm của pack. Kiểm tra cực tính đúng chiều trước khi bật máy.
- Đặt dòng xả phù hợp theo chuẩn 0.2C. Pack 100Ah thì đặt dòng xả 20A. Pack 200Ah thì đặt 40A. Xả ở 0.2C cho kết quả dung lượng chuẩn nhất, ít bị ảnh hưởng bởi điện trở nội.

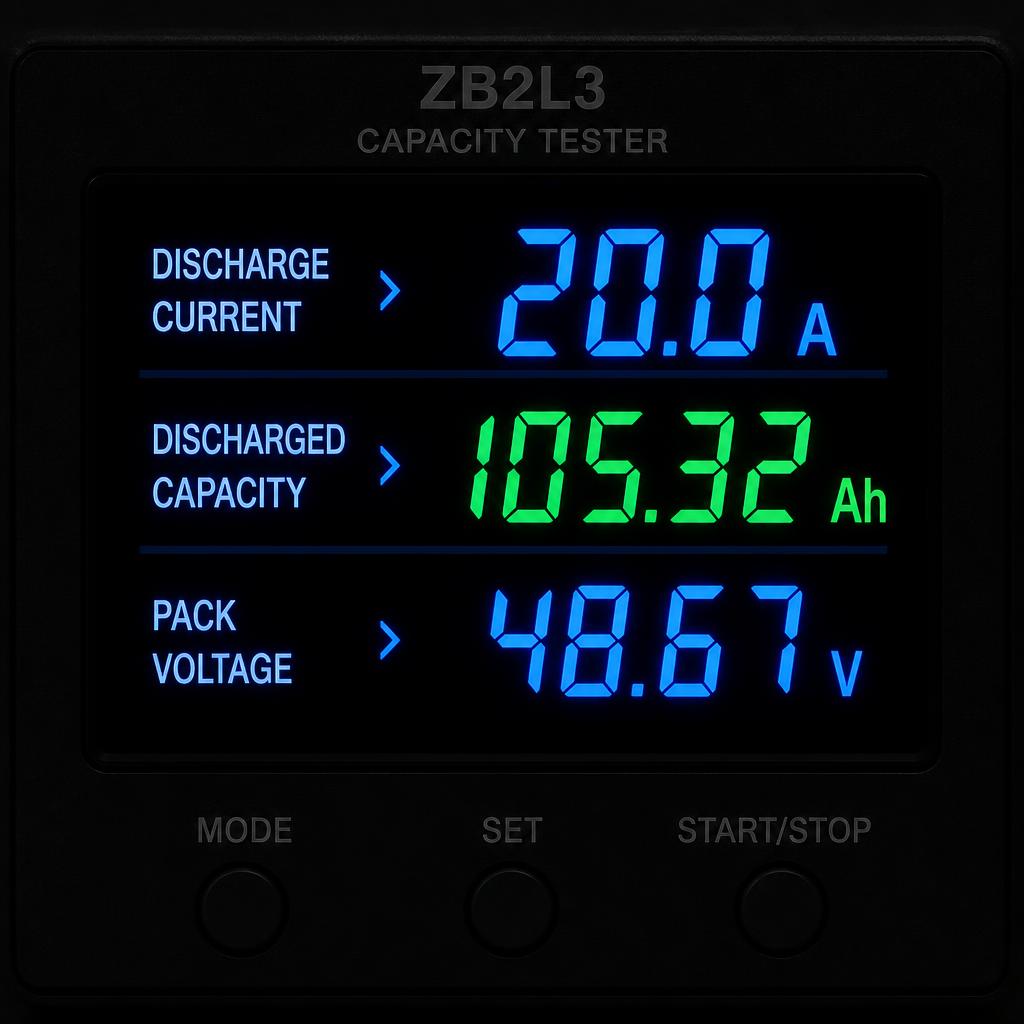

- Để máy chạy đến khi tự động dừng khi điện áp pack chạm ngưỡng cắt đã cài. Đọc tổng Ah hiển thị trên màn hình capacity tester.
Tính phần trăm dung lượng thực: lấy Ah đo được chia cho Ah danh nghĩa trên nhãn, nhân 100. Pack 100Ah đo được 94Ah thì đạt 94%.
Ngưỡng đánh giá: từ 90% trở lên là tốt, tiếp tục vận hành bình thường. Từ 80 đến 89% là suy yếu một phần, cần theo dõi chu kỳ 30 ngày. Dưới 80% cần can thiệp, lên kế hoạch phục hồi dung lượng pin lithium hoặc thay thế. Nếu dung lượng thấp bất thường kèm cell lệch, bước tiếp theo là cân bằng cell trong pack pin lithium trước khi quyết định thay.
Bước 4: Kiểm tra BMS còn hoạt động đúng không
BMS (Battery Management System) hoạt động đúng khi ngắt sạc đúng lúc pack đạt điện áp đầy, ngắt tải khi pack chạm ngưỡng dưới áp, không báo lỗi liên tục, và nhiệt độ không vượt 60°C khi xả dòng cao. Đây là 4 tiêu chí tối thiểu cần xác nhận.
BMS không hoạt động đúng ngưỡng là nguyên nhân phổ biến nhất gây hỏng pack về lâu dài. Tôi đã xử lý nhiều trường hợp pack bị xả sâu dưới 2.0V/cell vì BMS không ngắt đúng ngưỡng cắt, cell sau đó không thể phục hồi dung lượng dù đã cân bằng lại. Phát hiện sớm BMS lỗi tiết kiệm toàn bộ chi phí thay cell.
- Ngắt sạc đúng điện áp đầy: quan sát sạc thủ công, xác nhận BMS ngắt khi pack đạt điện áp đầy (ví dụ 58.4V với pack 16S LiFePO4). Nếu sạc tiếp tục sau ngưỡng này, BMS đang không bảo vệ quá áp.
- Ngắt tải đúng điện áp cắt dưới: xả pack đến gần ngưỡng cắt, xác nhận BMS ngắt tải trước khi bất kỳ cell nào xuống dưới 2.5V với LiFePO4.
- Không có lỗi liên tục trên app hoặc đèn LED: BMS JK hoặc Daly có app hiển thị điện áp từng cell, nhiệt độ, và mã lỗi. Lỗi xuất hiện liên tục mà không rõ nguyên nhân cần điều tra thêm.
- Nhiệt độ BMS dưới 60°C khi xả dòng cao: dùng nhiệt kế hồng ngoại đo nhiệt độ board BMS sau 10 đến 15 phút xả ở dòng định mức. Vượt 60°C là dấu hiệu MOSFET đang bị stress.
- Cân bằng cell kích hoạt khi cell lệch: với BMS có chức năng active balancing hoặc passive balancing, xác nhận mạch cân bằng hoạt động khi chênh lệch cell vượt 30 đến 50mV.
Khi đọc app BMS phổ biến như JK BMS hay Daly BMS, tập trung vào 3 thông số chính: cell voltage từng ô, nhiệt độ cảm biến, và error code. Nếu BMS báo lỗi sạc không vào điện, xem thêm hướng dẫn xử lý tại bài pin lithium sạc không vào điện: nguyên nhân và cách xử lý. Với pack xe nâng, bài cấu hình BMS bảo vệ pack pin lithium xe nâng đi sâu hơn vào thông số cài đặt phù hợp từng tải.
Bước 5: Đọc kết quả tổng hợp và ra quyết định
Sau khi hoàn thành 4 bước đo, đối chiếu toàn bộ kết quả vào bảng quyết định. Pin còn tốt khi ngoại quan sạch, điện áp cell đồng đều, dung lượng đạt từ 90% trở lên, và BMS không lỗi. Bất kỳ chỉ số nào lệch ngưỡng thì xác định bước can thiệp tương ứng.
| Chỉ số | Tốt | Cần theo dõi | Cần can thiệp |
|---|---|---|---|
| Ngoại quan | Không phồng, không nứt, cực sạch | Cực hơi oxy hóa, busbar hơi lỏng | Cell phồng, mùi khét, cháy xém |
| Điện áp tổng | Trong dải vận hành bình thường | Thấp hơn bình thường nhưng trên ngưỡng cắt | Dưới ngưỡng cắt bảo vệ |
| Điện áp từng cell | Chênh lệch dưới 30mV | Chênh lệch 30 đến 200mV | Chênh lệch trên 200mV hoặc có cell dưới 2.5V |
| Dung lượng thực | Từ 90% danh nghĩa trở lên | 80 đến 89% danh nghĩa | Dưới 80% danh nghĩa |
| BMS | Không lỗi, ngắt đúng ngưỡng, nhiệt độ dưới 60°C | Lỗi không liên tục, nhiệt độ 55 đến 60°C | Lỗi liên tục, không ngắt đúng ngưỡng |
Kịch bản A: Pin tốt. Tất cả 5 chỉ số trong cột “Tốt”. Tiếp tục vận hành bình thường, lên lịch kiểm tra lại sau 3 đến 6 tháng.
Kịch bản B: Pin suy yếu một phần. Một hoặc hai chỉ số ở cột “Cần theo dõi”. Tăng tần suất kiểm tra lên mỗi 30 ngày. Nếu cell lệch trên 30mV, thực hiện cân bằng cell. Nếu dung lượng ở mức 80 đến 89%, theo dõi xu hướng giảm qua 2 đến 3 lần đo liên tiếp.
Kịch bản C: Pin hỏng nghiêm trọng. Bất kỳ chỉ số nào ở cột “Cần can thiệp”, đặc biệt là cell phồng, cell dưới 2.5V, hoặc BMS lỗi liên tục. Dừng vận hành ngay, lên kế hoạch thay thế hoặc gọi kỹ thuật viên.
Kết quả tổng hợp quan trọng hơn từng chỉ số đơn lẻ. Một cell lệch nhẹ 50mV kèm BMS lỗi nguy hiểm hơn nhiều so với cell lệch 50mV nhưng BMS hoạt động tốt. Bối cảnh của từng chỉ số quyết định mức độ ưu tiên can thiệp. Để duy trì pin sau khi kiểm tra tốt, xem thêm lịch trình và thao tác cụ thể trong hướng dẫn bảo trì pin lithium định kỳ.
Những câu hỏi thường gặp khi tự kiểm tra pin lithium
Bao lâu nên kiểm tra pin lithium một lần?
Với pin solar ESS dùng cho hệ thống lưu trữ điện mặt trời, kiểm tra đầy đủ 5 chỉ số mỗi 3 đến 6 tháng là đủ. Với pin xe nâng vận hành liên tục, nên kiểm tra mỗi 500 giờ vận hành hoặc mỗi 3 tháng, tùy điều kiện nào đến trước. Pack vận hành trong môi trường nhiệt độ cao hoặc xả dòng lớn cần rút ngắn chu kỳ kiểm tra xuống còn 6 đến 8 tuần.
Multimeter thông thường có đủ độ chính xác để đo cell không?
Đủ cho kiểm tra thực địa. Multimeter phổ thông như Uni-T UT61E có sai số điện áp DC khoảng ±0.01V. Ngưỡng cảnh báo chênh lệch cell là 200mV, nên sai số 10mV không ảnh hưởng đến kết luận. Trường hợp cần độ chính xác cao hơn để phát hiện chênh lệch nhỏ 30 đến 50mV giữa các cell, dùng thêm app BMS để đọc trực tiếp từ mạch đo bên trong sẽ chính xác hơn.
Pin mới lắp có cần kiểm tra ngay không?
Cần kiểm tra trước khi đưa vào vận hành. Kiểm tra ngoại quan và điện áp từng cell ngay sau khi nhận pack để xác nhận không có hư hỏng trong quá trình vận chuyển. Pack LiFePO4 mới thường xuất xưởng ở mức 50 đến 60% dung lượng. Cell lệch quá 50mV trên pack mới là dấu hiệu bất thường cần liên hệ nhà sản xuất trước khi sạc lần đầu.
Khi nào cần gọi kỹ thuật viên thay vì tự kiểm tra?
Gọi kỹ thuật viên khi phát hiện cell phồng, mùi khét, hoặc dấu vết cháy xém quanh BMS. Ngoài ra, BMS báo lỗi liên tục mà không rõ nguyên nhân sau khi đã kiểm tra điện áp và nhiệt độ cũng cần chuyên gia can thiệp. Các trường hợp này liên quan đến an toàn, không nên tự xử lý nếu chưa có kinh nghiệm làm việc trực tiếp với pack pin điện áp cao.
Checklist tổng hợp: dùng ngay khi kiểm tra pin
Checklist này tổng hợp toàn bộ 5 nhóm kiểm tra theo thứ tự thực hiện. Ghi kết quả từng điểm để không bỏ sót bước nào, đồng thời lưu lại theo ngày để so sánh xu hướng suy giảm qua nhiều lần kiểm tra.
| Hạng mục | Kết quả (Đạt / Không đạt / Ghi chú) |
|---|---|
| Nhóm 1: Chuẩn bị | |
| Multimeter sẵn sàng, que đo không nứt vỏ | |
| Capacity tester sẵn sàng (nếu đo dung lượng) | |
| Pack đã ngắt khỏi tải và sạc, nghỉ ít nhất 30 phút | |
| Nhóm 2: Ngoại quan | |
| Không có cell hoặc module phồng | |
| Vỏ hộp không nứt, không biến dạng | |
| Đầu cực không oxy hóa, không rỉ sét | |
| Busbar và dây kết nối chắc chắn | |
| Không có mùi khét hoặc mùi hóa chất | |
| Không có dấu vết cháy xém quanh BMS hoặc cầu chì | |
| Nhóm 3: Điện áp | |
| Điện áp tổng pack (ghi giá trị đo được) | |
| Điện áp từng cell (ghi giá trị từng cell) | |
| Độ lệch cell tối đa dưới 200mV | |
| Nhóm 4: Dung lượng | |
| Dung lượng thực / danh nghĩa (ghi % đo được) | |
| Nhóm 5: BMS | |
| Ngắt sạc đúng điện áp đầy | |
| Ngắt tải đúng điện áp cắt dưới | |
| Không có lỗi liên tục trên app hoặc LED | |
| Nhiệt độ BMS dưới 60°C khi xả dòng cao | |
| Cân bằng cell kích hoạt khi cell lệch trên 30mV | |
Lưu kết quả theo ngày kiểm tra. So sánh kết quả giữa các lần giúp phát hiện xu hướng suy giảm trước khi pack xuống cấp đến mức ảnh hưởng vận hành.
Pin đạt kết quả tốt: duy trì như thế nào
Pack đạt tất cả 5 chỉ số thì tiếp tục vận hành bình thường. Lên lịch kiểm tra lại sau 3 đến 6 tháng tùy cường độ sử dụng. Dưới đây là 4 hành động duy trì giúp pack giữ kết quả tốt lâu hơn:
- Giữ mức sạc trong dải 20 đến 80% cho vận hành hàng ngày. Sạc đến 100% chỉ khi cần dùng hết công suất trong ca dài. Xả xuống dưới 10% liên tục làm tăng stress lên cell và rút ngắn tuổi thọ chu kỳ của pin lithium LiFePO4.
- Tránh để pack ở nhiệt độ trên 45°C trong thời gian dài, đặc biệt khi đang sạc. Nhiệt độ cao tăng tốc độ lão hóa cell và giảm dung lượng thực tế theo thời gian.
- Kiểm tra độ lệch cell mỗi 30 ngày nếu pack vận hành liên tục. Phát hiện sớm cell bắt đầu lệch để cân bằng kịp thời, trước khi chênh lệch vượt 200mV.
- Ghi lại kết quả đo dung lượng mỗi lần kiểm tra định kỳ. Xu hướng giảm đều đặn là bình thường theo lão hóa. Giảm đột ngột giữa hai lần kiểm tra là dấu hiệu cần điều tra ngay.
Nếu cần tư vấn thêm về tình trạng pack cụ thể đang vận hành, đội ngũ kỹ thuật của chúng tôi hỗ trợ chẩn đoán từ xa qua điện thoại 0566868333 hoặc email brdlab.vn@gmail.com.
Kết luận
Kiểm tra pin lithium đầy đủ không dừng ở đo điện áp. Quy trình 5 bước trong bài này bao gồm ngoại quan, điện áp tổng, điện áp từng cell, dung lượng thực tế, và trạng thái BMS. Mỗi chỉ số tiết lộ một khía cạnh khác nhau của sức khỏe pack mà các chỉ số khác không thể thay thế.
Toàn bộ quy trình có thể thực hiện với dụng cụ tổng chi phí dưới 500.000 VNĐ. Kết quả tổng hợp từ 5 chỉ số mới là cơ sở ra quyết định, không phải từng số đơn lẻ. Pack đã được chẩn đoán đầy đủ giúp bạn vận hành chủ động, không bị bất ngờ bởi sự cố giữa ca.
