Một pack pin lithium xe nâng tốt đến đâu cũng vô nghĩa nếu không có BMS đúng thông số đứng sau. Tôi đã gặp nhiều trường hợp xe nâng dừng giữa ca chỉ vì BMS kích ngắt liên tục, hoặc pack pin phồng sau 6 tháng vì không ai kiểm soát được dòng sạc. Không phải lỗi cell, lỗi ở chỗ BMS chọn sai hoặc thiếu hoàn toàn.
BMS (Battery Management System) là bo mạch điện tử tích hợp bên trong pack pin, giám sát và điều phối toàn bộ hoạt động của từng cell. Với xe nâng công nghiệp chạy dòng xả 200A đến 600A liên tục nhiều ca, BMS không phải phụ kiện tùy chọn. Đây là thành phần quyết định pack LiFePO4 sống được 3.000 hay 5.000 chu kỳ.
BMS là gì trong hệ thống pin xe nâng điện

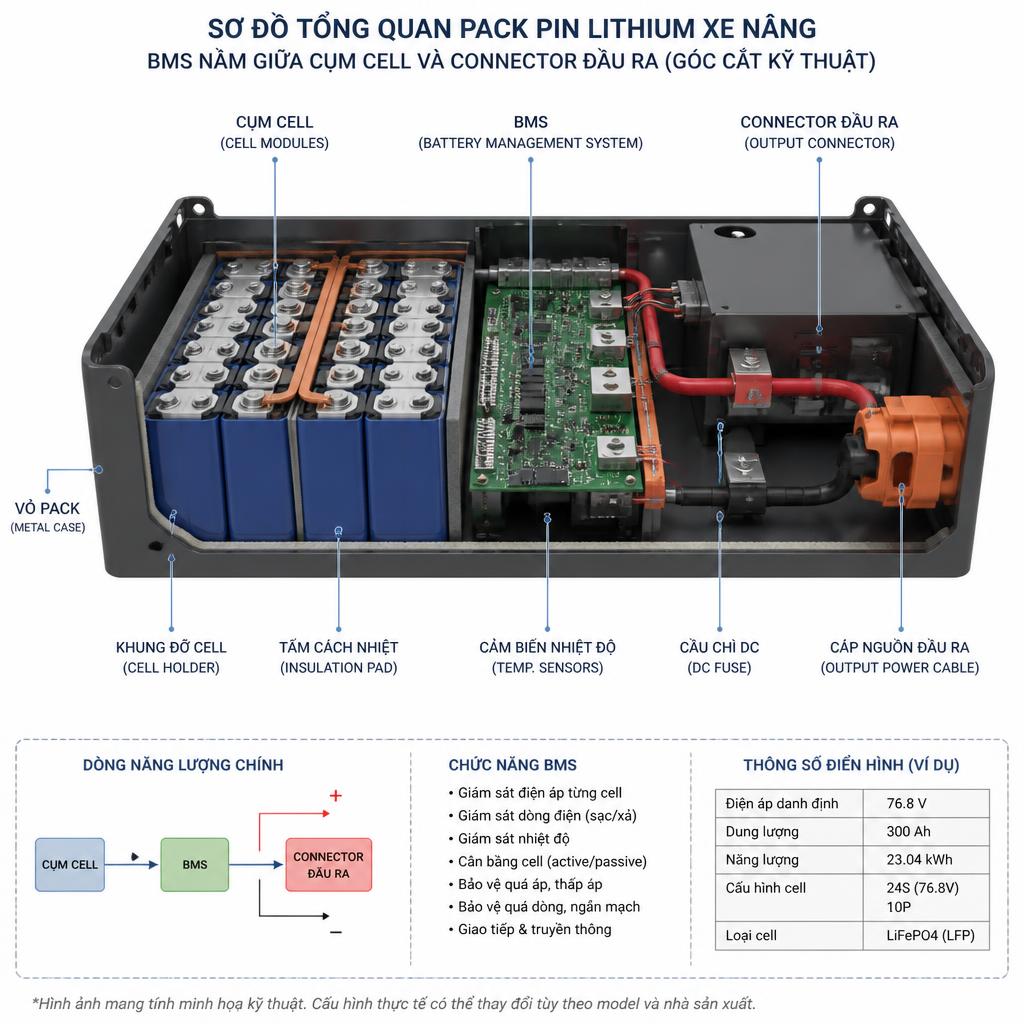

BMS là bo mạch điện tử nằm giữa cụm cell pin và tải tiêu thụ (motor nâng hạ, hệ thống lái). Nó đọc điện áp từng cell, đo dòng sạc/xả qua shunt hoặc cảm biến Hall, theo dõi nhiệt độ qua NTC, rồi đưa ra quyết định: cho phép dòng chạy hay ngắt mạch ngay lập tức.
Nhiều người nhầm BMS với relay bảo vệ đơn thuần. Relay chỉ ngắt khi vượt ngưỡng, nó không đo, không tính, không giao tiếp. BMS đo được từng cell theo thời gian thực, tính SOC (State of Charge, mức năng lượng còn lại), cân bằng điện áp giữa các cell và báo trạng thái ra màn hình xe. Đó là khoảng cách giữa bảo vệ thụ động và quản lý chủ động.
Năm thành phần cốt lõi tạo nên một bo mạch BMS xe nâng hoàn chỉnh:
IC đo điện áp cell, đọc điện áp từng cell với độ phân giải 1–5mV, phát hiện cell lệch sớm trước khi tích lũy thành hỏng hóc. MOSFET hoặc relay ngắt mạch, linh kiện thực thi lệnh ngắt trong dưới 1ms khi phát hiện bất thường. Cảm biến NTC nhiệt độ, gắn sát cell hoặc MOSFET, đo nhiệt độ môi trường bên trong pack. Mạch cân bằng cell (balancing), san đều điện áp giữa các cell trong pack. Cổng giao tiếp, CAN bus, RS485 hoặc BDI analog để truyền dữ liệu ra hệ thống điều khiển xe.
Tại sao xe nâng điện không thể bỏ qua BMS
Xe nâng kéo dòng đỉnh 400–600A khi nâng tải nặng. Không có BMS kiểm soát, cell yếu nhất trong pack chịu toàn bộ áp lực đó, và nó chết trước, kéo cả pack theo.
Có năm lý do cụ thể khiến hệ thống quản lý pin xe nâng trở thành yêu cầu bắt buộc, không phải tùy chọn.
Thứ nhất: bảo vệ quá dòng. Motor nâng hạ trên xe nâng 2–3 tấn kéo dòng đỉnh 400–600A trong vài giây mỗi lần nâng. BMS phải phát hiện và ngắt khi dòng vượt ngưỡng cho phép trước khi cell bị tổn thương vĩnh viễn.
Thứ hai: bảo vệ quá nhiệt. Kho kín, nhiệt độ môi trường 35–40°C, xe chạy liên tục 8 giờ, nhiệt độ bên trong buồng pin tăng nhanh hơn nhiều so với tính toán lý thuyết. BMS ngắt mạch khi nhiệt độ pack chạm 60–75°C tùy cấu hình, ngăn phản ứng nhiệt dây chuyền.
Thứ ba: cân bằng cell. Pack 24S chứa 24 cell mắc nối tiếp. Chênh lệch 50mV giữa cell cao nhất và thấp nhất đã làm mất 3–5% dung lượng thực của toàn pack. Sau 50–100 chu kỳ không có cân bằng, sai lệch tích lũy đủ để cell yếu nhất xuống dưới ngưỡng xả an toàn trước khi pack đến 0%.
Thứ tư: bảo vệ quá sạc và quá xả. Sạc nhanh 50A–90A mà không có BMS kiểm soát sẽ đẩy cell LiFePO4 vượt 3,65V/cell, ngưỡng gây phân hủy cấu trúc cathode không phục hồi được. Ngược lại, xả xuống dưới 2,5V/cell làm hỏng anode. BMS giữ mỗi cell trong dải 2,5V đến 3,65V ở mọi thời điểm.
Thứ năm: giao tiếp trạng thái với operator. Xe nâng dừng đột ngột giữa ca vì hết pin là tình huống nguy hiểm, đặc biệt khi đang nâng tải ở độ cao. BMS tính SOC theo thời gian thực và gửi cảnh báo sớm khi mức pin còn lại dưới 20%, cho phép operator đưa xe về trạm sạc đúng lúc. Nếu bạn đang so sánh giữa pin lithium và ắc quy chì để quyết định nâng cấp, sự khác biệt về khả năng quản lý pin lithium hay chì axit cho xe nâng là một trong những yếu tố phân biệt rõ nhất.
Các chức năng bảo vệ cốt lõi của BMS trên xe nâng
BMS xe nâng thực hiện năm nhóm bảo vệ chính, mỗi nhóm có ngưỡng kích hoạt và cơ chế xử lý riêng. Phần dưới đây trình bày bảng tổng hợp ngưỡng thực tế, sau đó phân tích hai điểm thường bị bỏ qua nhất: cơ chế ngắt MOSFET và sự khác biệt giữa active balancing với passive balancing trong môi trường xe nâng dòng cao.
| Chức năng bảo vệ | Ký hiệu | Ngưỡng kích hoạt (LiFePO4) | Hậu quả nếu thiếu |
|---|---|---|---|
| Bảo vệ quá áp | OVP | 3,65V/cell (±0,05V) | Phân hủy cathode, phồng cell |
| Bảo vệ thấp áp | UVP | 2,5V/cell | Hỏng anode, mất dung lượng vĩnh viễn |
| Bảo vệ quá dòng xả | OCP | 1,2–1,5 lần dòng định mức | Cháy MOSFET, nóng cell cục bộ |
| Bảo vệ quá nhiệt | OTP | 60–75°C tùy cấu hình | Nhiệt thoát kiểm soát, cháy nổ |
| Bảo vệ ngắn mạch | SCP | Phản ứng trong <1ms | Cháy pack tức thời |
Khi phát hiện bất kỳ thông số nào vượt ngưỡng, BMS ngắt MOSFET trong dưới 1ms, cô lập hoàn toàn pack khỏi tải. Sau khi điều kiện trở về bình thường, BMS có thể tự phục hồi (auto-recovery) mà không cần reset thủ công, đây là điểm khác biệt so với relay bảo vệ đơn thuần phải can thiệp tay mới mở lại được.
Active balancing vs passive balancing là lựa chọn ảnh hưởng trực tiếp đến nhiệt độ vận hành của xe nâng công nghiệp. Passive balancing đốt năng lượng dư của cell cao hơn thành nhiệt qua điện trở. Ở dòng xe nâng 200A trở lên, lượng nhiệt sinh ra từ cân bằng thụ động này cộng thêm vào nhiệt từ dòng xả lớn, pack nóng nhanh hơn đáng kể. Active balancing chuyển năng lượng từ cell cao sang cell thấp qua mạch DC-DC với hiệu suất 85–95%, không đốt bỏ mà tận dụng lại. Chi phí cao hơn, nhưng với xe nâng chạy 2–3 ca/ngày trong kho kín, đây là lựa chọn hợp lý hơn về dài hạn.
Về tiêu chuẩn an toàn, BMS xe nâng công nghiệp cần đáp ứng IEC 62619 (an toàn pin lithium cho ứng dụng công nghiệp) và UN38.3 (vận chuyển). Các tiêu chuẩn này được phân tích chi tiết trong bài riêng về tiêu chuẩn an toàn pin lithium.
Thông số BMS theo từng dòng xe nâng điện
Thông số BMS phụ thuộc trực tiếp vào điện áp pack và tải trọng xe. Chọn đúng điện áp nhưng sai dòng là lỗi phổ biến nhất tôi gặp khi khách hàng tự nâng cấp pack, BMS kích ngắt liên tục khi xe nâng tải, không phải vì pack yếu mà vì BMS không chịu được dòng đỉnh thực tế.
Bảng dưới tổng hợp thông số khuyến nghị theo bốn dòng xe nâng phổ biến tại thị trường Việt Nam, bao gồm cả xe nâng Nhật bãi (Toyota, Komatsu, Mitsubishi) thường gặp trong kho vận và nhà máy.
| Dòng xe nâng | Điện áp pack tiêu chuẩn | Cấu hình S (LiFePO4) | Dòng BMS tối thiểu | Dòng BMS khuyến nghị |
|---|---|---|---|---|
| Xe nâng 1 tấn | 24V–36V | 8S–12S | 100A liên tục | 150A–200A |
| Xe nâng 1,5 tấn | 48V | 15S–16S | 150A liên tục | 200A–300A |
| Xe nâng 2–2,5 tấn | 48V–72V | 16S–24S | 250A liên tục | 300A–400A |
| Xe nâng 3–3,5 tấn | 72V–80V | 24S | 400A liên tục | 500A–600A |

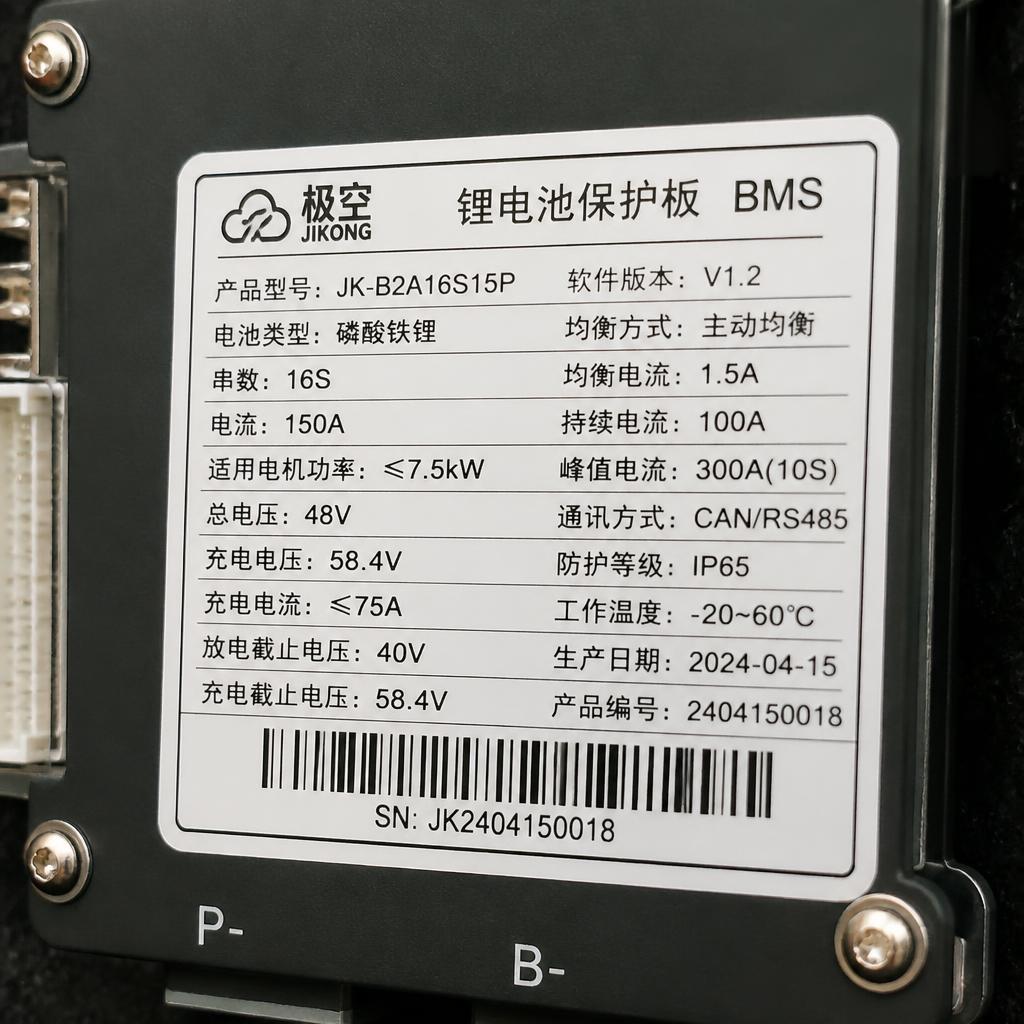

Cách tính số S rất đơn giản: một cell LiFePO4 có điện áp danh định 3,2V. Pack 48V cần 48 ÷ 3,2 = 15 cell mắc nối tiếp, nhưng thực tế thường dùng 16S để có thêm đệm điện áp khi cell đầy (3,65V × 16 = 58,4V) và khi cell gần cạn (2,5V × 16 = 40V), đảm bảo motor xe nhận đủ điện áp làm việc trong toàn dải SOC.
Phân biệt dòng liên tục và dòng đỉnh trong thông số BMS là điều bắt buộc phải hiểu trước khi chọn. Dòng liên tục là dòng BMS chịu được vô thời hạn. Dòng đỉnh là dòng BMS chịu được trong 5–30 giây (tùy nhà sản xuất). Xe nâng kéo dòng đỉnh mỗi lần nâng tải, nhưng nếu ca làm việc nâng hạ liên tục, dòng “đỉnh” thực tế gần như trở thành dòng liên tục. Vì vậy, dòng BMS cần chọn tối thiểu bằng 1,2 lần dòng tải thực tế đo được, không phải dòng đỉnh ghi trên catalog motor.
Riêng với xe nâng Nhật bãi Toyota 8FBE15 (48V), Komatsu FB20 (48V) hay Mitsubishi FB25 (48V), pack thay thế cần BMS 16S với dòng liên tục tối thiểu 200A và dòng đỉnh 400A. BMS phải có cổng BDI tương thích để màn hình gốc của xe tiếp tục hiển thị mức pin đúng, điểm này được giải thích cụ thể ở phần giao tiếp hệ thống bên dưới. Nếu bạn đang tính toán dung lượng pack phù hợp cho từng ca làm việc, bài cách tính dung lượng pin lithium xe nâng theo ca làm việc sẽ cho bạn con số cụ thể hơn.
BMS giao tiếp với hệ thống xe nâng như thế nào
BMS xe nâng không chỉ bảo vệ pack pin, nó còn gửi dữ liệu trạng thái (SOC, nhiệt độ, mã lỗi) đến hệ thống điều khiển xe qua bốn giao thức phổ biến, tùy đời xe và cấp độ tích hợp.
CAN bus SAE J1939 là giao thức dùng trên xe nâng công nghiệp cao cấp đời mới. BMS đọc điện áp, dòng, nhiệt độ mỗi 100ms, tính SOC, rồi đóng gói thành frame CAN gửi đến bộ điều khiển trung tâm của xe. Màn hình hiển thị SOC theo %, cảnh báo khi dưới 20%, và xe có thể tự giảm tốc độ nâng khi SOC xuống dưới 15% để tránh dừng đột ngột giữa ca. Chức năng giảm tốc tự động này chỉ hoạt động khi BMS có cổng CAN đúng chuẩn J1939, không phải mọi BMS đều hỗ trợ.
RS485 Modbus phổ biến trong hệ thống giám sát kho vận nhiều xe, cho phép đọc trạng thái tập trung từ xa qua phần mềm SCADA hoặc màn hình HMI. UART thường dùng để cấu hình và debug BMS trong quá trình lắp ráp, không phải giao tiếp vận hành thực tế. BDI (Battery Discharge Indicator) analog là cổng output điện áp (0–5V hoặc 4–20mA) mô phỏng tín hiệu ắc quy chì, dùng cho xe nâng đời cũ chưa có CAN bus.
Nhiều kỹ thuật viên nhầm BDI là thiết bị riêng lắp thêm. Thực ra BDI là tín hiệu output từ BMS, BMS tính SOC rồi xuất ra điện áp tương ứng để đồng hồ gốc trên xe đọc đúng. Ví dụ cụ thể: xe Toyota 8FBE15 (48V) dùng đồng hồ BDI analog nguyên bản. Khi thay pack lithium, nếu BMS không có output BDI 0–5V khớp với thang đo của đồng hồ gốc, màn hình xe sẽ báo lỗi pin hoặc kẹt kim ở một vạch, operator không biết xe còn bao nhiêu pin. Đây là lỗi phổ biến nhất tôi gặp trong các dự án nâng cấp pack xe nâng Nhật bãi tại BRD Lab.
Giao tiếp CAN bus cũng được ứng dụng rộng trong hệ thống pin lưu trữ áp cao, nếu bạn quan tâm đến cơ chế truyền dữ liệu này trong bối cảnh ESS, bài giao tiếp CAN của pin áp cao giải thích chi tiết hơn về chuẩn frame và cấu hình địa chỉ node.
Dấu hiệu BMS hỏng và cách xử lý thực tế
Ba dấu hiệu rõ nhất của BMS hỏng: xe ngắt điện đột ngột khi nâng tải nặng, màn hình SOC nhảy loạn hoặc kẹt một chỗ, và pack pin nóng bất thường sau dưới 1 giờ vận hành bình thường.
Năm triệu chứng cụ thể cần theo dõi:
Ngắt điện đột ngột khi nâng tải, xe chạy bình thường nhưng mất điện ngay khi kéo tải nặng. Nguyên nhân phổ biến: BMS kích ngắt quá dòng vì dòng đỉnh thực tế vượt ngưỡng cài đặt, hoặc MOSFET bắt đầu hỏng làm tăng điện trở nội.
SOC hiển thị sai lệch trên 15%, xe báo còn 50% nhưng dừng sau 20 phút, hoặc ngược lại báo 10% nhưng chạy thêm 2 tiếng. IC đo dòng trong BMS bị lệch chuẩn sau va đập hoặc nhiệt độ cao kéo dài.
Pack nóng bất thường trên 60°C sau 30 phút vận hành, cảm biến NTC hỏng không báo được nhiệt độ thực, hoặc mạch cân bằng cell bị lỗi sinh nhiệt dư.
Xe không nhận sạc, cắm sạc nhưng đèn sạc không sáng, dòng sạc bằng 0. MOSFET phía sạc bị cháy hoặc BMS đang kẹt trạng thái lỗi chưa reset.
Đèn lỗi trên màn hình xe, mã lỗi liên quan đến pin xuất hiện liên tục dù pack vừa được sạc đầy.
Phân biệt lỗi BMS với lỗi cell pin bằng đồng hồ vạn năng: đo điện áp từng cell khi pack đầy. Nếu tất cả cell đều trong khoảng 3,2V–3,65V nhưng xe vẫn ngắt điện khi tải, BMS hỏng. Nếu 1–2 cell thấp hơn phần còn lại 0,2V trở lên, cell hỏng, không phải BMS.
Quy trình kiểm tra 3 bước: đo điện áp từng cell khi pack vừa sạc đầy, đo điện áp output BMS khi xe kéo tải thực tế, đọc mã lỗi qua cổng giao tiếp nếu BMS có hỗ trợ. Công cụ tối thiểu cần có là đồng hồ vạn năng và máy đọc lỗi CAN bus nếu xe dùng giao thức số.
Khi nào thay BMS đơn lẻ, khi nào thay cả pack? BMS hỏng trong khi cell còn trên 80% dung lượng gốc, thay BMS, giữ cell. Cell xuống dưới 70% dung lượng gốc, thay cả pack, giữ BMS mới vừa lắp. Đừng bypass BMS để “test” xe, nguy cơ ngắn mạch và nhiệt thoát kiểm soát xảy ra ngay lần nâng tải đầu tiên. Bài pin lithium xe nâng không sạc được phân tích thêm các trường hợp liên quan đến lỗi BMS phía sạc và cách xử lý từng bước.
Từ hiểu BMS đến vận hành pin xe nâng đúng cách
Chọn đúng BMS theo điện áp pack và dòng tải thực tế là bước đầu. Vận hành đúng, sạc đúng chu kỳ, kiểm tra định kỳ 3–6 tháng/lần, nhận biết sớm dấu hiệu bất thường, mới quyết định pack LiFePO4 đạt 3.000 hay 5.000 chu kỳ. Để hiểu cụ thể hơn về quy trình sạc đúng cách không làm hao mòn BMS và cell, bài cách sạc pin lithium xe nâng đúng cách đi vào chi tiết từng bước theo từng loại sạc.
Câu hỏi thường gặp về BMS pin lithium xe nâng
BMS 200A có dùng được cho xe nâng 3 tấn không?
Không đủ. Xe nâng 3 tấn kéo dòng đỉnh 400–500A khi nâng tải, BMS 200A sẽ kích ngắt liên tục mỗi lần xe nâng hàng, hoặc cháy MOSFET sau vài tuần vận hành do nhiệt tích lũy vượt ngưỡng thiết kế. Xe nâng 3 tấn cần BMS tối thiểu 400A liên tục, khuyến nghị 500A–600A để có biên an toàn khi dòng đỉnh kéo dài.
Active balancing và passive balancing khác nhau thế nào?
Passive balancing đốt năng lượng của cell có điện áp cao hơn thành nhiệt qua điện trở, đơn giản và rẻ hơn nhưng sinh nhiệt đáng kể trong môi trường dòng cao. Active balancing chuyển năng lượng từ cell cao sang cell thấp qua mạch DC-DC với hiệu suất 85–95%, không lãng phí năng lượng và giữ nhiệt độ pack ổn định hơn. Với xe nâng chạy dòng 200A trở lên trong kho kín nhiều ca, active balancing phù hợp hơn dù chi phí BMS cao hơn 20–40%.
Có thể dùng BMS xe máy điện cho xe nâng không?
Không. BMS xe máy điện thiết kế cho dòng xả 50A–100A. Lắp vào xe nâng, MOSFET cháy ngay lần nâng tải đầu tiên vì dòng đỉnh thực tế gấp 4–6 lần dải chịu đựng của linh kiện. Ngoài ra, BMS xe máy không có cổng BDI analog hay CAN bus J1939 để giao tiếp với hệ thống điều khiển xe nâng, màn hình xe sẽ báo lỗi pin hoặc không hiển thị SOC.
BMS có cần thay định kỳ không?
BMS không có lịch thay định kỳ cố định. Tuổi thọ trung bình của BMS xe nâng là 5–8 năm khi hoạt động trong thông số thiết kế. Hai yếu tố rút ngắn tuổi thọ nhanh nhất: nhiệt độ môi trường trên 45°C liên tục và dòng vận hành thường xuyên vượt định mức. Kiểm tra mỗi 6 tháng bằng cách đo điện áp từng cell và kiểm tra nhiệt độ MOSFET khi xe đang vận hành, thay khi xuất hiện triệu chứng lỗi hoặc sau 5–8 năm vận hành liên tục.
Làm thế nào để biết BMS đang hoạt động đúng?
Ba chỉ số xác nhận BMS hoạt động đúng: điện áp các cell chênh lệch dưới 20mV sau khi sạc đầy (đo bằng đồng hồ vạn năng từng cell), nhiệt độ pack dưới 45°C sau 1 giờ vận hành bình thường trong điều kiện kho thông thường, và SOC hiển thị khớp thực tế trong sai số ±5% (kiểm tra bằng cách theo dõi thời gian vận hành thực tế so với dự báo của BMS). Nếu cả ba chỉ số đều trong ngưỡng, BMS hoạt động đúng.
Chọn đúng BMS: nền tảng để pack pin lithium xe nâng hoạt động bền
BMS không phải phụ kiện, đây là thành phần quyết định pack pin lithium xe nâng sống được bao lâu và an toàn đến mức nào. Chọn đúng thông số (điện áp S, dòng liên tục, giao thức giao tiếp), vận hành trong ngưỡng thiết kế, kiểm tra định kỳ 6 tháng/lần, pack LiFePO4 đạt 3.000–5.000 chu kỳ mà không cần thay sớm.
Nếu bạn đang cân nhắc nâng cấp hoặc thay thế pack pin cho xe nâng, đội ngũ kỹ thuật BRD Lab thiết kế BMS tùy chỉnh theo từng dòng xe, từ cấu hình S, dòng chịu tải, đến cổng giao tiếp BDI hoặc CAN bus khớp với hệ thống điều khiển xe gốc. Liên hệ trực tiếp qua dịch vụ đóng pin lithium tại BRD Lab để được tư vấn thông số cụ thể cho dòng xe bạn đang vận hành.
