Pin Lithium Sạc Không Vào Điện: 8 Nguyên Nhân & Cách Sửa

Cắm sạc đúng cực, bộ sạc còn điện áp, nhưng kim đồng hồ đo dòng vẫn nằm im ở số 0. Đây là triệu chứng mà kỹ thuật viên gặp khá thường xuyên khi xử lý pack pin lithium cho xe nâng, xe điện hoặc hệ thống lưu trữ năng lượng mặt trời. Tôi đã xử lý nhiều trường hợp như vậy tại BRD Lab và nhận ra rằng phần lớn sai lầm xảy ra không phải vì thiếu linh kiện thay thế, mà vì chẩn đoán sai thứ tự. Một pack pin lithium không nhận sạc có thể xuất phát từ BMS đang khóa mạch, MOSFET hỏng, cell tụt áp sâu, hoặc đơn giản là bộ sạc sai giao thức. Mỗi nguyên nhân đòi hỏi hướng xử lý khác nhau hoàn toàn.

Nhận Diện Đúng Triệu Chứng Trước Khi Chẩn Đoán

Triệu chứng cốt lõi cần xác định trước: cắm sạc đúng cực, bộ sạc còn tốt, nhưng dòng sạc đo tại cọc pack = 0A. Đây khác hoàn toàn với “sạc vào nhưng nhanh đầy” hoặc “sạc chậm hơn bình thường”. Nhầm lẫn ba tình huống này với nhau dẫn đến xử lý sai hướng ngay từ bước đầu.

Bảng dưới đây phân biệt ba tình huống dễ nhầm lẫn nhất:

Triệu chứng	Dòng sạc đo được	Nguyên nhân chính
Pack không nhận sạc (bài này)	0A	BMS khóa, MOSFET hỏng, cell chết, sạc sai giao thức
Sạc vào nhưng nhanh đầy bất thường	Bình thường hoặc cao	Cell mất dung lượng thực, dung lượng pack sụt
Sạc chậm hơn bình thường	Thấp hơn định mức	Điện áp nguồn thấp, tiếp xúc kém, nhiệt độ cao

Pin lithium pack không nhận dòng sạc khi đồng hồ ampe kế đo được 0A dù bộ sạc vẫn hoạt động bình thường. Xác định đúng con số này ngay từ đầu tiết kiệm ít nhất 30 phút chẩn đoán sau đó. Nếu pack đang ở trạng thái tụt áp sâu với cell dưới 2V, quy trình kích phục hồi được trình bày riêng trong bài hướng dẫn sạc pin lithium đúng cách cho từng dòng hóa học.

8 Nguyên Nhân Khiến Pin Lithium Không Nhận Sạc

Phần lớn trường hợp pack lithium không nhận sạc xuất phát từ ba nguồn: BMS kích hoạt bảo vệ, linh kiện trong BMS hỏng, hoặc bộ sạc không tương thích. Cell chết và tiếp xúc kém chiếm phần còn lại. Tám nguyên nhân dưới đây được xếp từ phổ biến đến hiếm gặp để bạn kiểm tra theo thứ tự tiết kiệm thời gian nhất. Lưu ý: một pack có thể mắc nhiều nguyên nhân cùng lúc.

BMS Latch: Mạch Bảo Vệ Tự Khóa (Phổ Biến Nhất)

BMS tự khóa mạch sạc khi phát hiện nguy hiểm, sau đó giữ trạng thái khóa cho đến khi được reset thủ công. Đây là nguyên nhân số một tôi gặp trong thực tế, chiếm hơn 40% các trường hợp pack không nhận sạc mà chúng tôi tiếp nhận.

BMS latch kích hoạt cơ chế chặn dòng sạc khi xảy ra ít nhất một trong bốn sự kiện: over-discharge, quá nhiệt, quá dòng, hoặc chập nội bộ. Sau sự kiện đó, MOSFET bị cắt và trạng thái latch duy trì ngay cả khi sự kiện đã qua. Dấu hiệu đo được rất rõ: điện áp cọc OUTPUT của pack bằng 0V hoặc thấp hơn nhiều so với tổng điện áp các cell đo riêng lẻ.

Phân biệt điểm này giúp tránh nhầm: cell vẫn có điện áp bình thường, nhưng cọc ra bằng 0 nghĩa là BMS đang khóa, không phải cell chết. Cách reset đơn giản nhất là rút giắc balance, chờ khoảng 30 giây, cắm lại rồi thử sạc ngay.

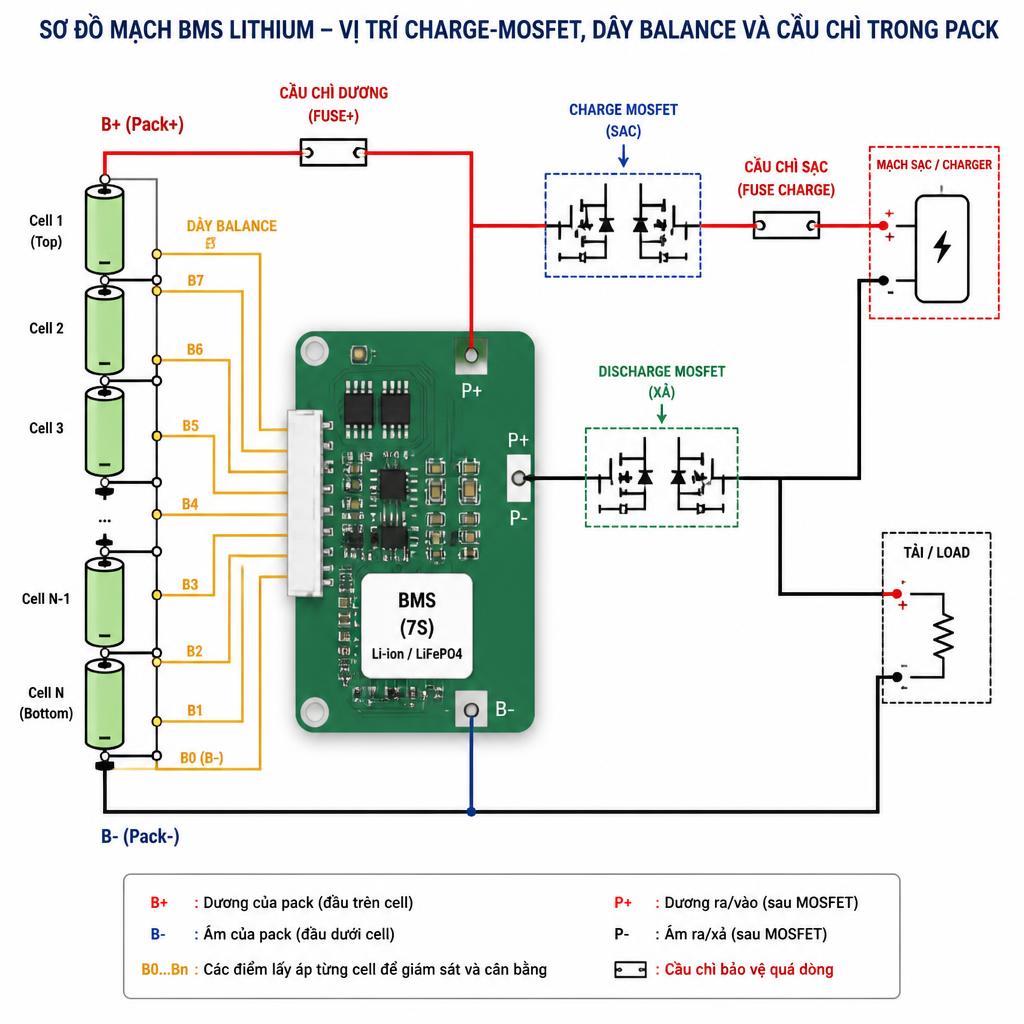

Charge-MOSFET Trong BMS Hỏng: Khi Nào Cần Đo Chênh Áp?

MOSFET sạc hỏng chặn dòng ngay cả khi cell còn khỏe và BMS chưa latch. Đây là nguyên nhân dễ bị bỏ qua vì cọc ra vẫn có điện áp, chỉ không có dòng.

Charge-MOSFET trong BMS biểu hiện hỏng qua chỉ số chênh áp bất thường: chênh lệch vượt 0,1 đến 0,2V giữa phía cell và cọc ra khi đang sạc là dấu hiệu MOSFET đã tăng RDS(on) quá ngưỡng. Cơ chế hỏng thường diễn ra từ từ: MOSFET chạy nóng lâu ngày, điện trở nội tăng dần, BMS hiểu nhầm thành quá dòng rồi cắt sạc vĩnh viễn.

Điểm phân biệt với BMS latch: MOSFET hỏng không reset được bằng cách rút giắc balance. Khi thay BMS mới, cần chọn đúng thông số RDS(on) theo thiết kế pack. Sai thông số này khiến phân bố dòng không đều giữa các MOSFET song song, hỏng nhanh hơn lần trước.

Cell Chết Hoặc Điện Áp Cell Quá Thấp: Ngưỡng Nào BMS Chặn Sạc?

Chỉ cần một cell tụt dưới 2,5V là BMS chặn sạc toàn pack. Không cần tất cả cell đều hỏng.

Cell lithium trong pack kích hoạt bảo vệ BMS khi điện áp xuống dưới 2,5V với cả NMC lẫn LFP, hoặc khi lệch nhau quá 0,2V so với cell khác trong cùng pack. BMS đọc điện áp từng cell qua dây balance liên tục. Một cell vi phạm ngưỡng đủ để cắt toàn bộ mạch sạc. Pack mất cân bằng với lệch áp trên 0,2V đồng nghĩa dung lượng thực đã sụt hơn 30% so với định mức.

Để phân biệt cell chết với cell kiệt sâu, bạn cần đo từng cell qua dây balance. Cell chết không hồi áp sau khi kích nhẹ. Cell kiệt sâu vẫn có khả năng phục hồi. Quy trình kích pin kiệt sâu được trình bày riêng để tránh trùng lặp nội dung.

Overvoltage Trip Do Mất Cân Bằng Cell

Khi một nhóm cell đã đầy vượt ngưỡng trong khi phần còn lại chưa đủ, BMS cắt sạc để bảo vệ. Pack tổng trông chưa đầy nhưng sạc vẫn không vào.

BMS overvoltage protection kích ngưỡng cắt sạc khi một cell vượt 4,25V với NMC hoặc 3,65V với LFP. Khác với BMS latch cần reset thủ công, overvoltage trip tự phục hồi sau khi áp cell giảm xuống ngưỡng an toàn. Đo từng cell qua dây balance sẽ thấy một đến hai cell cao bất thường trong khi phần còn lại bình thường. Nguyên nhân gốc rễ là mất cân bằng tích lũy theo thời gian, cần cân bằng lại toàn pack.

Bộ Sạc Hỏng Hoặc Sai Chủng Loại: Kiểm Tra Trước Khi Mở Pack

Bộ sạc hỏng hoặc sai điện áp là nguyên nhân đơn giản nhất. Phải loại trừ trước khi mở pack.

Bộ sạc lithium phải có điện áp hở mạch đầu ra bằng điện áp sạc đầy của pack ± 0,5V để bắt đầu xuất dòng. Đo điện áp hở mạch đầu ra ngay tại đầu giắc sạc trước khi cắm vào pack. Nếu kết quả bằng 0V hoặc sai áp đáng kể, xử lý bộ sạc trước, không cần mở pack.

Một trường hợp hay bị bỏ qua: bộ sạc có điện áp đúng nhưng sai giao thức. Smart pack dùng CAN hoặc RS485 yêu cầu bộ sạc phải giao tiếp được với BMS trước khi xuất dòng. Dùng sạc thông thường với smart pack sẽ cho kết quả y hệt: điện áp hở mạch đúng, cắm vào pack, dòng = 0A. Hiểu rõ nguyên lý mạch sạc pin lithium giúp bạn phân biệt hai trường hợp này nhanh hơn.

Đứt Cầu Chì Hoặc Dây Balance

Một dây balance bị đứt khiến BMS mất tín hiệu từ nhóm cell đó. BMS lập tức vào chế độ bảo vệ và chặn sạc.

Dây balance và cầu chì pack ảnh hưởng trực tiếp đến trạng thái BMS: đứt một dây balance đẩy BMS vào chế độ bảo vệ ngay lập tức, trong khi đứt cầu chì khiến cọc ra mất điện hoàn toàn. Cầu chì đứt dễ kiểm tra bằng đồng hồ thông mạch chỉ trong vài giây. Dây balance đứt khó phát hiện hơn vì nhìn bề ngoài dây vẫn nguyên vẹn. Cần đo thông mạch từng dây từ cell đến giắc BMS để xác nhận.

Nhiệt Độ Ngoài Ngưỡng Hoạt Động

BMS chặn sạc khi nhiệt độ pack nằm ngoài cửa sổ an toàn. Nguyên nhân này hay bị bỏ qua trong kho lạnh hoặc ngoài trời mùa hè.

BMS temperature protection chặn dòng sạc khi nhiệt độ pack dưới 0°C hoặc vượt 45°C với hầu hết pack LFP và NMC thương mại. Cảm biến NTC gắn trên BMS đọc nhiệt độ liên tục. Một số BMS cao cấp cho phép sạc đến âm 10°C nhưng tự giảm dòng xuống còn 0,1C để bảo vệ cấu trúc cell. Giải pháp đơn giản: để pack về nhiệt độ phòng 20 đến 25°C rồi thử lại trước khi làm bất cứ điều gì khác.

Lỗi Giao Tiếp BMS: CAN/RS485 Không Phản Hồi

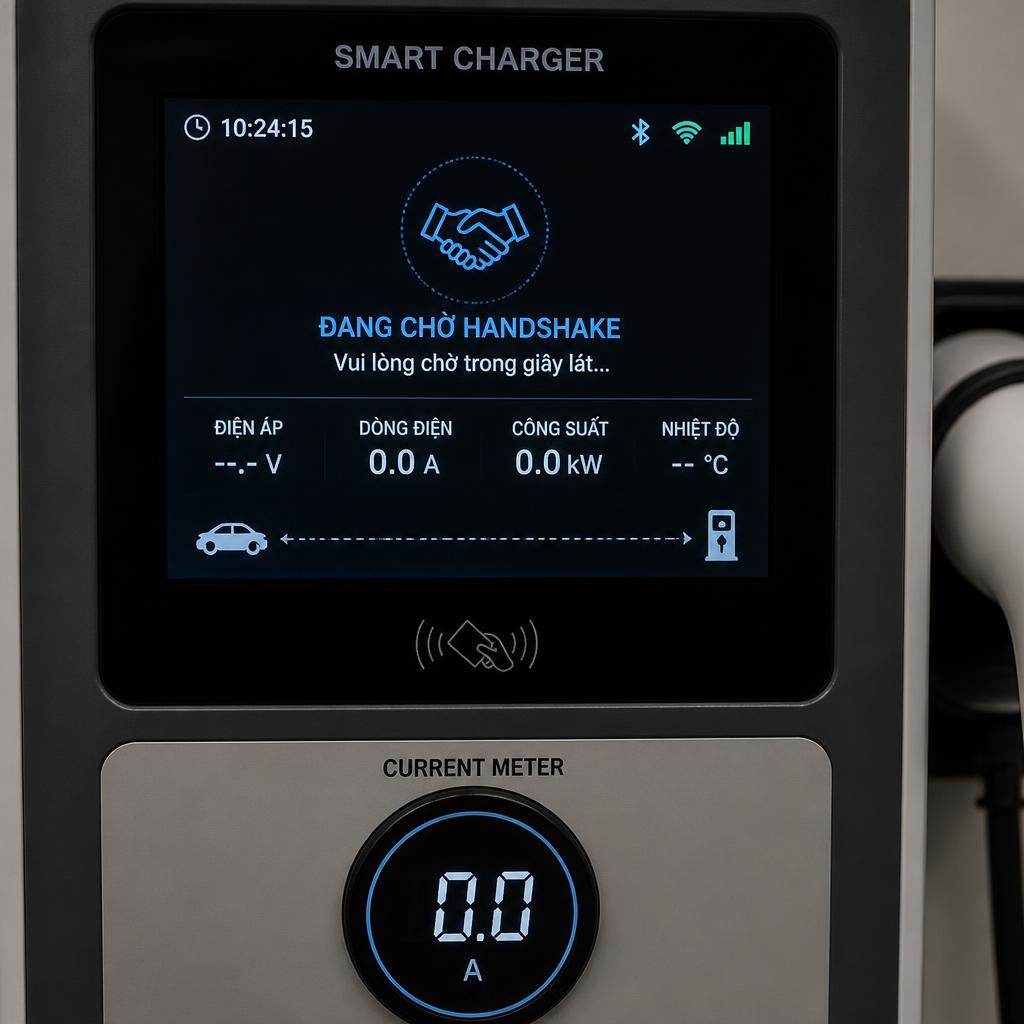

Với smart pack dùng giao thức CAN hoặc RS485, bộ sạc chờ tín hiệu handshake từ BMS trước khi xuất dòng. Giao tiếp lỗi đồng nghĩa sạc không xuất dòng dù điện áp đúng và cell khỏe.

Smart BMS với giao thức CAN/RS485 đặt điều kiện xuất dòng sạc: bộ sạc phải nhận tín hiệu handshake từ BMS trước khi kích hoạt. Nếu cáp truyền thông lỏng, firmware BMS lỗi, hoặc bộ sạc không hỗ trợ giao thức tương ứng, sạc giữ nguyên ở chế độ chờ. Dấu hiệu nhận biết: bộ sạc có điện áp hở mạch đúng, cắm vào pack, dòng = 0A, không có lỗi cơ học nào. Kiểm tra cáp truyền thông và firmware BMS là bước xử lý đầu tiên với loại pack này.

Quy Trình Chẩn Đoán Từng Bước: Từ Ngoài Vào Trong

Kiểm tra từ ngoài vào trong: bộ sạc trước, rồi cọc pack, rồi BMS, cuối cùng mới đến từng cell. Thứ tự này loại trừ nguyên nhân đơn giản trước khi can thiệp sâu vào pack. Mỗi bước thu hẹp phạm vi chẩn đoán và tránh mở pack không cần thiết.

Trước khi bắt đầu: đeo găng tay cách điện, không chạm đồng thời cọc B+ và B−, không đo khi pack đang nóng trên 45°C.

Bước 1: Kiểm tra bộ sạc. Đo điện áp hở mạch đầu ra bằng đồng hồ vạn năng ngay tại đầu giắc, chưa cắm vào pack. So sánh với điện áp sạc đầy thiết kế của pack. Pack 48V LFP (16S) cần bộ sạc xuất 58,4V; pack 48V NMC (13S) cần 54,6V. Sai lệch quá 0,5V so với giá trị này thì xử lý bộ sạc trước, không tiếp tục bước sau.

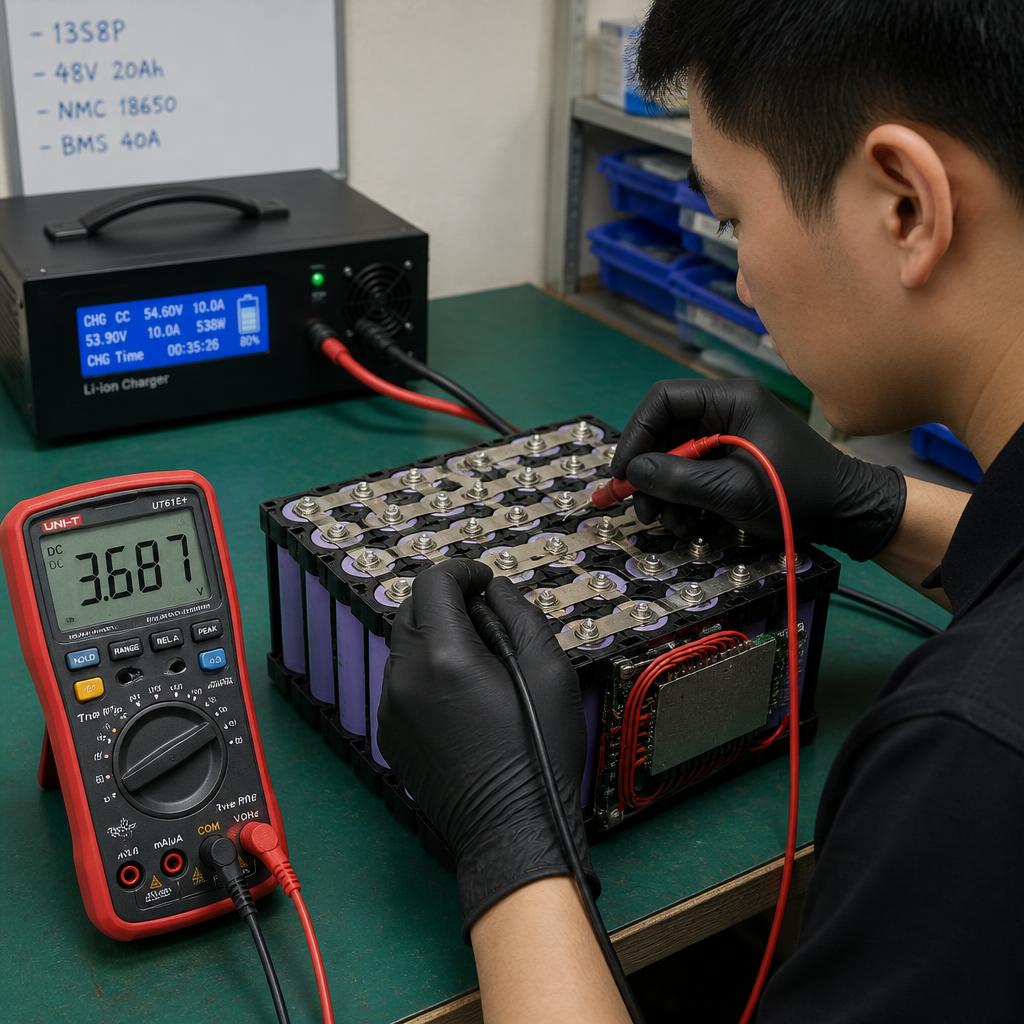

Bước 2: Kiểm tra điện áp cọc pack. Đo điện áp giữa cọc B+ và B−. Nếu kết quả bằng 0V trong khi đo từng cell qua dây balance vẫn thấy điện áp bình thường, BMS đang khóa mạch. Đây là dấu hiệu BMS latch rõ nhất.

Bước 3: Reset BMS. Rút giắc balance ra khỏi BMS, chờ 30 giây, cắm lại. Thử sạc ngay. Nếu pack nhận dòng, BMS latch đã được giải phóng. Tuy nhiên, cần tìm nguyên nhân gốc rễ kích hoạt latch ban đầu, không thì BMS sẽ khóa lại ngay trong lần sạc tiếp theo.

Bước 4: Đo từng cell qua dây balance. Dùng đồng hồ vạn năng đo điện áp từng cell từ giắc balance. Tìm cell nào dưới 2,5V hoặc lệch quá 0,2V so với cell khác. Ghi lại số thứ tự cell và điện áp đo được để đối chiếu sau. Pack 16 cell LFP khỏe mạnh sẽ có tất cả cell trong khoảng 3,2 đến 3,3V khi đang xả một nửa dung lượng.

Bước 5: Đo chênh áp MOSFET. Cắm bộ sạc vào pack (đã xác nhận sạc tốt ở Bước 1). Đo điện áp phía cell và điện áp cọc ra đồng thời. Chênh lệch vượt 0,2V giữa hai điểm đo trong khi dòng sạc = 0A là dấu hiệu charge-MOSFET đã hỏng. Bước này cần thực hiện khi pack đang kết nối với sạc để tạo điều kiện đo thực tế.

Bước 6: Kiểm tra dây balance và cầu chì. Đo thông mạch từng dây balance từ điểm nối cell đến chân giắc BMS. Dây nào không thông là dây đứt. Kiểm tra cầu chì bằng cách đặt que đo hai đầu cầu chì: thông mạch là còn tốt, không thông là đứt. Thay cầu chì đúng dòng định mức ghi trên thân cầu chì cũ.

Khi Nào Cần Thay Cell, Khi Nào Cần Thay BMS?

Thay BMS khi cell vẫn khỏe nhưng mạch bảo vệ không phục hồi được. Thay cell khi điện áp không hồi sau khi kích nhẹ hoặc dung lượng thực dưới 70% định mức. Thay cả hai khi pack đã qua quá 80% chu kỳ thiết kế kèm mất cân bằng nghiêm trọng.

Triệu chứng sau chẩn đoán	Chẩn đoán	Hành động
Cell đo đủ áp, MOSFET hỏng hoặc lỗi CAN/RS485 không sửa được bằng firmware	BMS hỏng, cell còn tốt	Thay BMS đúng thông số RDS(on) và giao thức
Cell không hồi về trên 2,5V sau khi kích 30 phút với dòng 0,1C	Cell chết, BMS có thể còn tốt	Thay toàn bộ nhóm cell cùng dung lượng và nhà sản xuất
Dung lượng thực đo được dưới 70% định mức sau khi BMS mới lắp vào	Cell suy giảm, BMS không phải nguyên nhân chính	Thay cell, giữ BMS mới
Pack LFP trên 500 chu kỳ hoặc NMC trên 300 chu kỳ, mất cân bằng nghiêm trọng (lệch áp > 0,3V)	Cả cell lẫn BMS đều suy giảm theo tuổi thọ	Thay cả hai, đánh giá lại thiết kế pack

Ngưỡng thay cell cụ thể: điện áp không hồi về trên 2,5V sau khi kích với dòng 0,1C trong 30 phút, hoặc dung lượng thực đo được dưới 70% so với dung lượng định mức ghi trên cell. Ngưỡng thay BMS: MOSFET hỏng không reset được, hoặc lỗi giao tiếp CAN/RS485 không sửa được qua cập nhật firmware.

Một lưu ý kỹ thuật tôi thấy nhiều người bỏ qua: khi thay cell, phải thay toàn bộ nhóm cell cùng dung lượng và cùng nhà sản xuất. Ghép cell cũ với cell mới tạo ra mất cân bằng ngay từ đầu. Pack sẽ lại mất cân bằng sau vài chục chu kỳ và lặp lại vấn đề ban đầu. Đội ngũ kỹ thuật BRD Lab luôn đo nội trở từng cell trước khi ghép vào pack mới để đảm bảo sai số nội trở không vượt 5% giữa các cell trong cùng nhóm.

Sai Lầm Phổ Biến Khi Xử Lý Pin Lithium Không Nhận Sạc

Bốn sai lầm dưới đây làm hỏng thêm pack hoặc gây nguy hiểm. Tất cả đều xuất phát từ việc bỏ qua thứ tự chẩn đoán hoặc muốn xử lý nhanh mà không đo kiểm trước.

Sai lầm 1: Cắm thẳng nguồn DC vào cọc pack để “kích”. Hành động này bỏ qua hoàn toàn BMS. Nếu nguyên nhân là cell chết hoặc chập nội bộ, cắm nguồn DC trực tiếp có thể gây chập cell, tỏa nhiệt đột ngột, hoặc phình cell ngay lập tức. Kích pin kiệt sâu phải thực hiện qua mạch kiểm soát dòng, không phải nguồn DC thô.

Sai lầm 2: Thay BMS mới mà không kiểm tra cell trước. BMS mới lắp vào pack có cell chết sẽ kích hoạt bảo vệ ngay trong vài phút đầu. Kết quả: BMS mới hỏng, pack vẫn không sạc được, mất thêm chi phí linh kiện. Kiểm tra cell qua dây balance là bước bắt buộc trước khi quyết định thay BMS.

Sai lầm 3: Dùng sạc sai điện áp vì “gần đúng”. Sai 0,5V trên một cell nghe có vẻ nhỏ. Nhưng pack 16S LFP sai 0,5V/cell tích lũy thành 8V sai lệch tổng. Sạc liên tục với điện áp cao hơn ngưỡng 3,65V/cell dẫn đến quá áp, phình cell, và hỏng không phục hồi được.

Sai lầm 4: Reset BMS nhiều lần liên tiếp mà không tìm nguyên nhân gốc. BMS latch lại ngay vì sự kiện bảo vệ chưa được giải quyết. Reset mà không xử lý nguyên nhân gốc giống như tắt chuông báo cháy mà không dập lửa. Sau mỗi lần reset, cần đo lại toàn bộ các thông số: điện áp từng cell, nhiệt độ pack, dòng tải trước đó.

Để kiểm tra tổng quát tình trạng pack trước khi quyết định sửa hay thay, quy trình đo kiểm toàn diện được trình bày trong bài tổng quan về pin lithium và các bài chuyên sâu theo từng dòng ứng dụng của dịch vụ đóng pin lithium BRD Lab.
