Thiết kế pack pin lithium: 6 bước tính toán kỹ thuật hoàn chỉnh

Phần lớn lỗi pack pin, quá nhiệt, BMS ngắt liên tục, mất cân bằng cell, không đến từ khâu lắp ráp. Chúng đến từ sai số ở bàn tính. Tôi đã gặp không ít trường hợp pack được hàn gọn gàng, kết nối chắc chắn, nhưng chạy chưa đầy một ca làm việc đã ngắt bảo vệ vì BMS chọn sai dòng, hoặc busbar quá nhỏ sinh nhiệt cục bộ làm cell lão hóa sớm hơn 30% chu kỳ thiết kế.

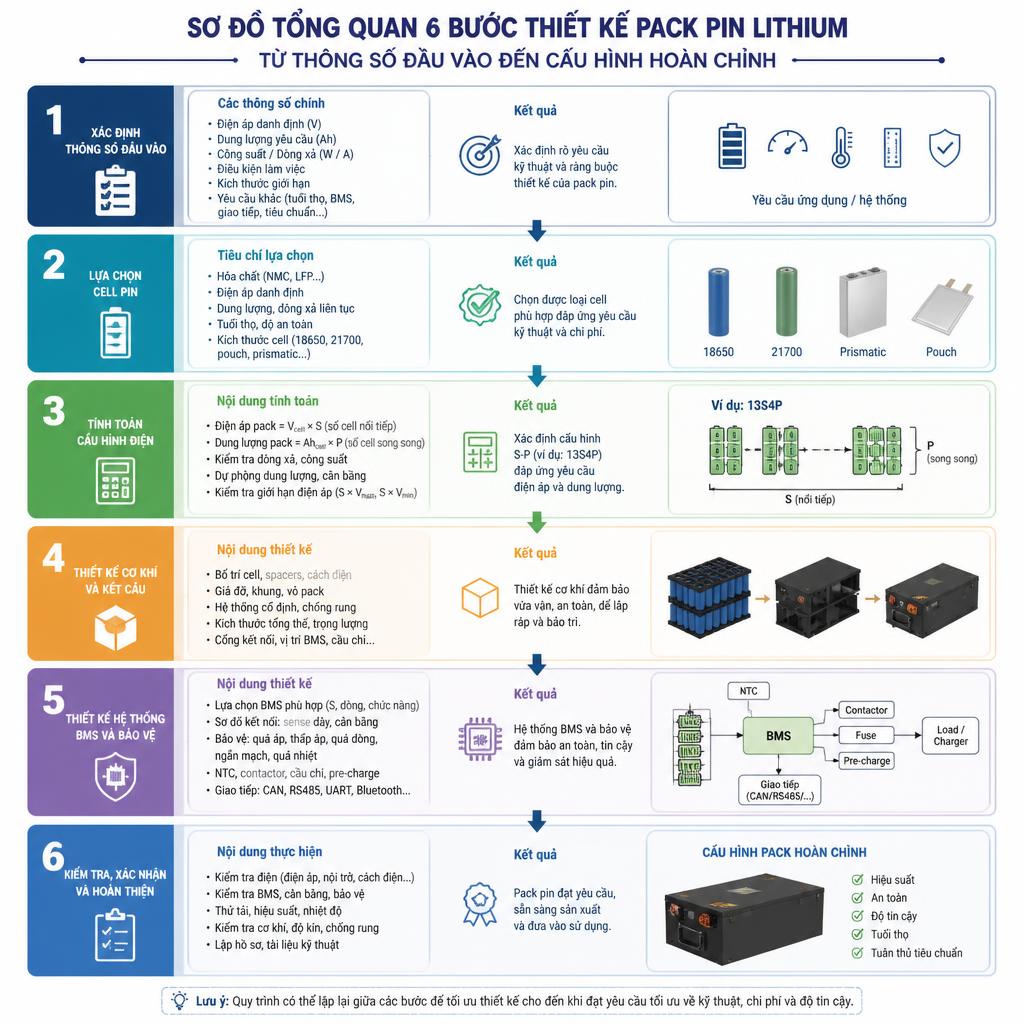

Thiết kế pack pin lithium bắt đầu bằng bảng tính, không phải mỏ hàn. Sáu bước dưới đây đi từ thông số đầu vào, điện áp, dung lượng, dòng tải, đến cấu hình pack hoàn chỉnh gồm cấu hình xSyP, lựa chọn cell, BMS, tiết diện busbar và layout nhiệt. Đây là quy trình mà đội ngũ BRD Lab áp dụng trước mỗi dự án đóng pack, từ xe nâng 48V/400Ah đến hệ thống lưu trữ năng lượng (ESS) áp cao.

Đối tượng phù hợp nhất: kỹ thuật viên và nhà thầu cơ điện tự thiết kế pack, chủ doanh nghiệp muốn giám sát thông số trước khi đặt hàng, người đang chuyển đổi từ ắc quy axit chì sang lithium.

Bước 1: Xác định thông số đầu vào, Điện áp, dung lượng và dòng tải cần bao nhiêu?

Ba thông số phải có trước khi tính bất cứ thứ gì: điện áp hệ thống, dung lượng cần dùng và dòng tải tối đa. Thiếu một trong ba, mọi tính toán sau đều vô nghĩa. Đây là bước tốn thời gian nhất nhưng quyết định toàn bộ kết quả thiết kế.

Điện áp hệ thống phụ thuộc vào thiết bị tải. Xe nâng điện thường dùng 48V hoặc 80V. Hệ thống lưu trữ năng lượng mặt trời (ESS) phổ biến ở 48V hoặc 51,2V. Xe điện du lịch và xe golf chạy 48V đến 72V. Số điện áp này phải khớp với inverter, bộ sạc và motor đang dùng, không tự chọn tùy tiện.

Dung lượng (Ah) tính theo công thức: Q(Ah) = thời gian vận hành (giờ) × dòng tiêu thụ trung bình (A). Ví dụ: xe nâng vận hành 8 giờ liên tục, dòng trung bình 50A, cần pack tối thiểu 400Ah. Nếu muốn kéo dài tuổi thọ pin lithium, nên thiết kế dung lượng thực tế cao hơn 10–20% so với nhu cầu tính toán, tránh xả sâu thường xuyên.

Dòng tải chia thành hai loại: dòng liên tục (continuous) và dòng đỉnh (peak). Dòng đỉnh khi khởi động motor điện DC thường gấp 3 đến 5 lần dòng liên tục. Bỏ qua thông số này là sai lầm phổ biến nhất, pack tính đúng dòng liên tục nhưng BMS ngắt ngay khi motor khởi động vì không chịu được dòng đỉnh.

Bảng thông số đầu vào mẫu cho ba ứng dụng phổ biến:

Ứng dụng	Điện áp danh định	Dung lượng	Dòng liên tục	Dòng đỉnh ước tính
Xe nâng điện	48V	400Ah	~100A	~300–500A
ESS năng lượng mặt trời	51,2V	200Ah	~30–50A	~50–100A
Xe điện du lịch	72V	150Ah	~60–80A	~150–200A

Bước 2: Tính cấu hình xSyP, Bao nhiêu cell nối tiếp, bao nhiêu nhánh song song?

xS là số cell nối tiếp để đạt điện áp mục tiêu. yP là số nhánh song song để đạt dung lượng mục tiêu. Hai con số này quyết định toàn bộ cấu trúc pack, sai một con số, BMS và bộ sạc đều không khớp.

Tính S, số cell nối tiếp:

Công thức: S = V_pack_danh_định / V_cell_danh_định

Với LiFePO4, điện áp danh định mỗi cell là 3,2V. Pack 48V: S = 48 / 3,2 = 15 → thực tế dùng 16S vì điện áp danh định thực tế của cấu hình này là 51,2V (16 × 3,2V), phù hợp chuẩn thị trường. Điện áp đầy của pack 16S = 16 × 3,65V = 58,4V, bộ sạc và BMS phải rated tối thiểu 60V để có đủ headroom.

Bảng quy đổi nhanh LiFePO4:

Điện áp pack mục tiêu	Số cell nối tiếp	Điện áp danh định thực	Điện áp đỉnh (đầy)
12V	4S	12,8V	14,6V
24V	8S	25,6V	29,2V
36V	12S	38,4V	43,8V
48V	16S	51,2V	58,4V
72V	24S	76,8V	87,6V
96V	32S	102,4V	116,8V

Tính P, số nhánh song song:

Công thức: P = Q_pack(Ah) / Q_cell(Ah)

Cần pack 200Ah, dùng cell 100Ah → P = 2. Dùng cell 50Ah → P = 4. Tổng số cell trong pack: N = S × P.

Hai ví dụ thực tế: Pack xe nâng 48V/400Ah, cell LiFePO4 100Ah → 16S4P → 64 cell. Pack ESS 51,2V/200Ah, cell 50Ah → 16S4P → 64 cell. Cùng số cell, cùng cấu hình, nhưng dung lượng tổng khác nhau vì dung lượng mỗi cell khác nhau.

Sai lầm hay gặp: tính S theo điện áp danh định rồi quên kiểm tra điện áp đỉnh. Pack 16S đầy lên 58,4V, nếu chọn BMS rated đúng 58V, không có headroom, BMS ngắt bảo vệ liên tục ngay khi sạc gần đầy.

Bước 3: Tính dòng xả và chọn cell phù hợp với tải

Chọn cell không chỉ nhìn vào Ah. C-rate, bội số dòng xả so với dung lượng, mới là thông số quyết định cell có chịu được tải hay không. Cell 100Ah xả ở 1C chịu 100A liên tục; xả ở 2C chịu 200A. Cell không đủ C-rate sẽ sụt áp, sinh nhiệt và hỏng sớm hơn chu kỳ thiết kế.

Quy trình tính dòng xả từng bước:

1. Dòng liên tục tải: I_cont = P_motor(W) / V_pack(V). Motor 5kW, pack 48V → I_cont = 5.000 / 48 ≈ 104A.

2. Dòng đỉnh ước tính: I_peak ≈ 3–5 × I_cont với motor điện DC. Motor 5kW → I_peak ≈ 312–520A.

3. Dòng mỗi nhánh song song: I_per_cell = I_total / P. Pack 4P, I_peak = 400A → mỗi nhánh chịu 100A.

4. Kiểm tra C-rate thực tế: C_actual = I_per_cell / Q_cell(Ah). Cell 100Ah, dòng 100A → C_actual = 1C. Phải ≤ C-rate max ghi trong datasheet của cell.

Ví dụ kiểm tra đầy đủ: Motor xe nâng 10kW, pack 48V 4P, cell 100Ah. I_cont = 10.000/48 ≈ 208A. I_peak ≈ 625A. Mỗi nhánh chịu 156A peak → C_actual = 1,56C. Nếu cell chỉ rated 1C liên tục, cần tăng P lên 6 nhánh hoặc chọn cell rated ≥ 2C. Nguyên lý dòng xả cao và cách đọc datasheet C-rate được phân tích chi tiết tại bài về pin lithium dòng xả cao.

Bảng tham khảo C-rate theo ứng dụng:

Ứng dụng	C-rate liên tục tối thiểu	C-rate đỉnh cần chịu
Xe nâng điện	1C	≥ 2C
ESS năng lượng mặt trời	0,3–0,5C	≤ 1C
Xe điện du lịch	1C	1–2C

Bước 4: Chọn BMS, Match đúng 3 thông số bắt buộc

BMS (Battery Management System) phải khớp đúng 3 thông số: số cell nối tiếp S, điện áp rated và dòng tải. Nguyên lý hoạt động và chức năng bảo vệ chi tiết của BMS được trình bày trong bài BMS là gì, phần này tập trung vào cách chọn đúng thông số cho pack đang thiết kế.

Thông số 1, Số cell S: BMS 16S chỉ dùng được cho pack 16S. Không dùng BMS 15S cho pack 16S dù điện áp gần nhau, mạch đo cell áp sẽ đọc sai, cân bằng cell hoạt động lệch, dữ liệu SOC không chính xác. Đây là lỗi không thể bù bằng cấu hình phần mềm.

Thông số 2, Điện áp rated: BMS phải chịu V_max = S × 3,65V. Pack 16S → V_max = 58,4V → chọn BMS rated ≥ 60V. Không chọn BMS rated đúng 58,4V vì không có headroom nhiệt và điện áp. Với pin lưu trữ áp cao dùng cấu hình 32S trở lên, headroom điện áp BMS càng phải tính kỹ hơn.

Thông số 3, Dòng liên tục: BMS_current ≥ 125% × I_cont. I_cont = 100A → chọn BMS tối thiểu 125A, thực tế nên chọn 150A để có headroom nhiệt. Nhiều BMS còn có thông số dòng đỉnh (peak current, thường 2–3× rated) chịu được trong 3–10 giây, phải kiểm tra thông số này khớp với I_peak của tải.

Cân bằng cell: Passive balancing tiêu tán năng lượng thừa dưới dạng nhiệt, đủ cho ESS chu kỳ xả/sạc thấp và xe nâng 1 ca/ngày. Active balancing chuyển năng lượng giữa các cell, cần thiết khi pack trên 100Ah và vận hành hơn 1 chu kỳ/ngày. Tìm hiểu thêm về cân bằng cell tại bài cân bằng cell pin lithium.

Bảng kiểm tra BMS trước khi mua:

Thông số	Yêu cầu tối thiểu	Ghi chú
Số cell S	= S của pack	Phải khớp chính xác
Điện áp rated	≥ S × 3,65V + headroom	Pack 16S → ≥ 60V
Dòng liên tục	≥ 125% × I_cont	Tính theo dòng tải thực
Dòng đỉnh	≥ I_peak, chịu ≥ 5 giây	Kiểm tra datasheet
Loại cân bằng	Passive hoặc Active	Chọn theo chu kỳ vận hành
Giao tiếp	CAN / RS485 / UART	Tùy inverter/charger tích hợp
Nhiệt độ vận hành	Phù hợp môi trường lắp đặt	Kho lạnh cần BMS rated -20°C

BMS bảo vệ pack, nhưng không thể bù cho thiết kế sai cấu hình. Nếu pack tính sai xSyP, BMS chỉ ngắt bảo vệ sớm hơn, không giải quyết gốc rễ.

Bước 5: Tính tiết diện busbar và dây dẫn

Busbar và dây dẫn quá nhỏ không làm pack hỏng ngay. Chúng sinh nhiệt liên tục, gây sụt áp tích lũy và rút ngắn tuổi thọ cell theo từng chu kỳ. Tính đúng tiết diện từ đầu tiết kiệm chi phí bảo trì về sau nhiều hơn người ta thường nghĩ.

Tính tiết diện busbar đồng:

Mật độ dòng an toàn cho busbar đồng: 2–4 A/mm² tùy điều kiện tản nhiệt. Môi trường thông thoáng dùng 3 A/mm² là mức cân bằng giữa tiết kiệm vật liệu và an toàn nhiệt.

Công thức: A(mm²) = I_max / mật độ dòng

I_max = 200A, mật độ 3 A/mm² → A = 67mm². Chọn busbar 70mm² hoặc 80mm² tiêu chuẩn thị trường.

Kiểm tra sụt áp:

ΔV = ρ × L / A × I. Với đồng ρ = 0,0172 Ω·mm²/m. Busbar 70mm², dài 0,3m, dòng 200A: ΔV = 0,0172 × 0,3 / 70 × 200 ≈ 0,015V. Giới hạn thiết kế: sụt áp toàn đường dẫn ≤ 0,5% điện áp pack. Pack 51,2V → giới hạn ≤ 0,256V. Kết quả 0,015V nằm trong ngưỡng an toàn.

Bảng tiết diện busbar đồng theo dòng (mật độ 3 A/mm²):

Dòng tối đa	Tiết diện tối thiểu	Tiết diện chọn thực tế
50A	17mm²	20mm²
100A	33mm²	35mm²
200A	67mm²	70mm²
300A	100mm²	100mm²
500A	167mm²	185mm²

Dây dẫn chính: Tra theo IEC 60228. Dòng 100A liên tục → tối thiểu 35mm². Môi trường trên 40°C cần giảm tiết diện danh nghĩa 10–15% (derating). Kho lạnh hoặc môi trường ẩm cần cáp có vỏ bọc chịu nhiệt độ thấp.

Kết nối cell-to-cell bằng nickel strip: Strip 0,15mm × 8mm = 1,2mm² tiết diện tương đương → chịu 8–10A liên tục. Dòng cao hơn cần nhiều lớp strip hoặc chuyển sang busbar đồng. Thao tác hàn điểm và kết nối cell thực tế được hướng dẫn chi tiết trong hướng dẫn đóng pin lithium.

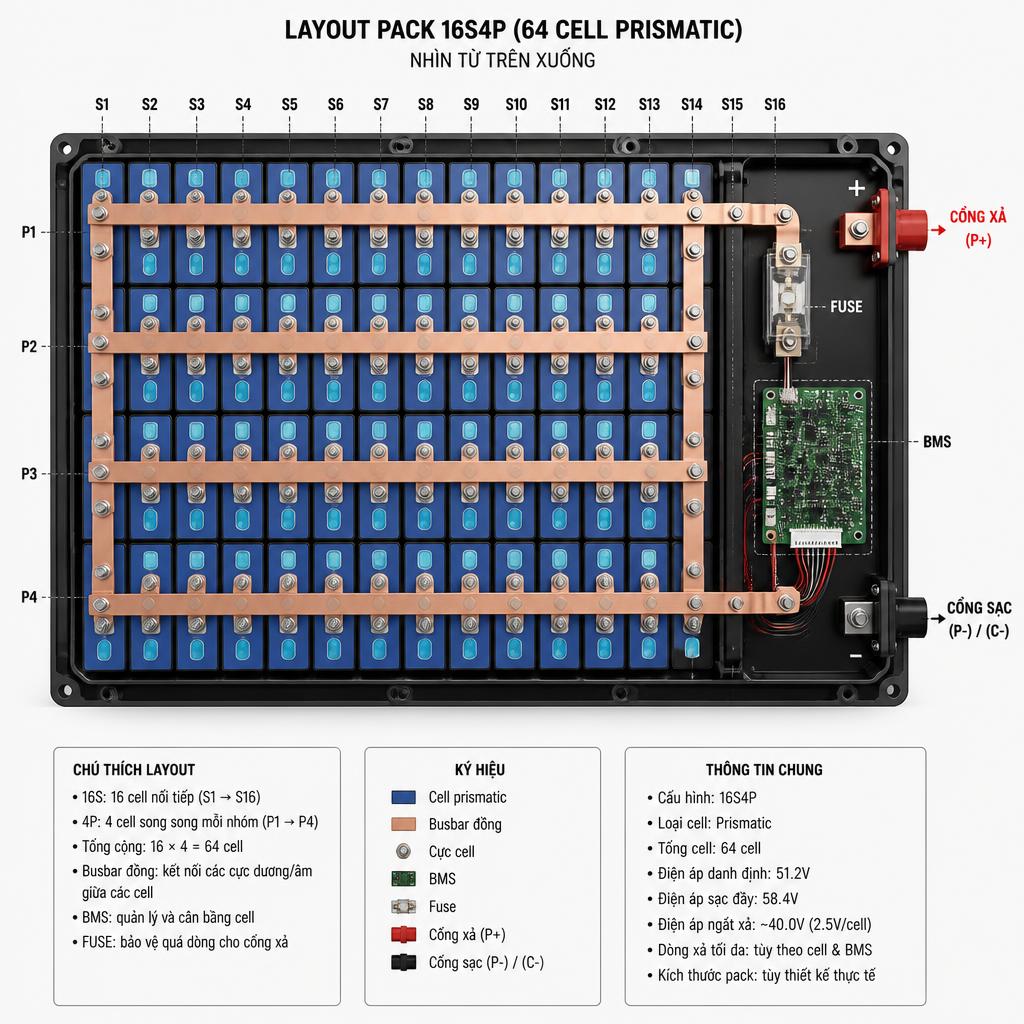

Bước 6: Layout cơ khí và quản lý nhiệt pack

Layout cơ khí quyết định nhiệt độ vận hành thực tế. Pack tính đúng điện nhưng bố trí sai nhiệt sẽ mất 30–50% chu kỳ thiết kế, không phải con số ước tính mà là kết quả đo được từ các dự án thực tế của chúng tôi khi so sánh pack cùng cấu hình xSyP nhưng khác layout.

Tôi thường phác thảo layout trước khi đặt mua linh kiện, vì thay đổi vị trí BMS hay hướng busbar sau khi vỏ đã gia công tốn thời gian hơn tính lại toàn bộ bản vẽ từ đầu.

Nguyên tắc bố trí cell: Cell prismatic LiFePO4 xếp đứng, kẹp hai đầu bằng thanh nhôm để chống phồng theo chu kỳ sạc/xả. Khoảng cách tối thiểu 2mm giữa các cell cho tản nhiệt tự nhiên. Dòng xả liên tục trên 2C cần tấm tản nhiệt nhôm tiếp xúc trực tiếp với thân cell hoặc hệ thống làm mát bằng chất lỏng.

Hướng dòng khí làm mát: Nếu dùng quạt, luồng khí phải đi từ cell lạnh nhất đến cell nóng nhất, không để khí nóng tuần hoàn ngược lại. Chênh lệch nhiệt độ giữa cell nóng nhất và lạnh nhất trong pack phải ≤ 10°C khi vận hành.

Vị trí BMS: Đặt gần cực âm pack, cách xa nguồn nhiệt. Khoảng cách tối thiểu 10mm so với thân cell. BMS sinh nhiệt riêng khi mang dòng cao, cần thông gió hoặc tấm tản nhiệt riêng với BMS trên 100A.

Vị trí cầu chì (fuse): Đặt trên đường dương chính, càng gần cực dương pack càng tốt. Vị trí này bảo vệ toàn bộ mạch khi xảy ra ngắn mạch ngoài.

Checklist layout nhiệt trước khi đóng vỏ:

1. Đo nhiệt độ cell sau 30 phút xả ở 1C, ghi nhận cell nóng nhất và lạnh nhất.

2. Kiểm tra chênh lệch nhiệt giữa cell nóng nhất và lạnh nhất ≤ 10°C.

3. Xác nhận cảm biến nhiệt của BMS tiếp xúc trực tiếp với thân cell, không đặt lơ lửng trong không khí.

4. Kiểm tra ngưỡng cảnh báo nhiệt BMS: cảnh báo ở 55°C, cắt bảo vệ ở 60°C, đây là ngưỡng an toàn cho LiFePO4.

5. Xác nhận vỏ pack (nhôm định hình hoặc thép tấm 1,5–2mm) không bịt kín hoàn toàn nếu không có quạt.

Với pack trên 5kWh hoặc dòng xả liên tục trên 2C, tấm tản nhiệt nhôm tiếp xúc đáy cell là giải pháp tối thiểu. Liquid cooling chỉ cần thiết cho pack công suất lớn (trên 20kWh) hoặc ứng dụng dòng đỉnh liên tục cao.

Checklist tổng hợp trước khi chuyển sang lắp ráp

Sáu bước tính toán trên tạo ra một bộ thông số hoàn chỉnh. Xác nhận đủ sáu hạng mục trước khi đặt mua cell và BMS, thay đổi sau khi đã mua linh kiện tốn kém hơn gấp 3 đến 5 lần so với điều chỉnh ở giai đoạn tính toán.

Hạng mục	Ví dụ thông số đã tính	Trạng thái
1. Cấu hình xSyP	16S4P	☐ Xác nhận
2. Tổng số cell và loại cell	64 cell LiFePO4 100Ah	☐ Xác nhận
3. C-rate thực tế ≤ C-rate max cell	1,56C ≤ 2C (rated)	☐ Xác nhận
4. BMS match S, điện áp, dòng	BMS 16S, rated 60V, 150A	☐ Xác nhận
5. Tiết diện busbar và dây dẫn	Busbar 70mm², cáp 35mm²	☐ Xác nhận
6. Layout nhiệt phác thảo xong	Khoảng cách cell ≥ 2mm, fuse trên đường dương	☐ Xác nhận

Sau khi xác nhận đủ sáu hạng mục, bước tiếp theo là lắp ráp thực tế. Quy trình hàn, kết nối và kiểm tra pack được hướng dẫn chi tiết trong bài hướng dẫn đóng pack pin lithium từ A đến Z. Nếu cần tham khảo quy trình sạc đúng chuẩn sau khi pack hoàn thành, xem thêm hướng dẫn sạc pin lithium đúng cách.

Câu hỏi thường gặp khi tính toán thiết kế pack pin

Thiết kế pack trước, lắp sau

Nguyễn Đức Mạnh, kỹ sư trực tiếp thiết kế các pack pin tại BRD Lab, có một nguyên tắc không thay đổi qua nhiều năm làm việc: mọi giờ bỏ ra ở bàn tính tiết kiệm ít nhất 3 giờ sửa lỗi ở bàn lắp. Số liệu này không phải ước tính, đây là tỷ lệ đo được từ các dự án trong đó khách hàng đến với pack đã lắp sẵn nhưng tính sai cấu hình.

Sáu bước trên bao phủ toàn bộ phần tính toán kỹ thuật cần thiết trước khi chạm tay vào cell. Từ xác định điện áp và dung lượng, tính cấu hình xSyP, kiểm tra C-rate, chọn BMS, tính tiết diện busbar đến phác thảo layout nhiệt, mỗi bước đều có công thức và ví dụ số cụ thể để áp dụng trực tiếp.

Nếu bạn đang thiết kế pack cho xe nâng, ESS mặt trời hay xe điện du lịch và muốn có bộ thông số được kiểm tra bởi kỹ sư trước khi đặt mua linh kiện, đội ngũ kỹ thuật tại BRD Lab hỗ trợ tư vấn thiết kế và cung cấp dịch vụ đóng pack pin lithium tùy chỉnh theo từng thiết bị, từ khảo sát thông số đến lắp đặt và bảo hành. Liên hệ: 0566868333 hoặc brdlab.vn@gmail.com.
