Kết nối sai loại pin với inverter hybrid áp cao không chỉ khiến hệ thống không khởi động, trong một số trường hợp, BMS kích bảo vệ ngay lập tức và ghi log lỗi mà người dùng không biết cách đọc. Tôi đã gặp đúng tình huống này khi hỗ trợ một nhà thầu lắp đặt hệ thống 15 kWh tại Hưng Yên năm 2024: pack pin 48V được ghép thêm module để “đủ điện áp”, nhưng BMS không hỗ trợ giao thức CAN của inverter Deye, kết quả là inverter hiển thị “Battery Communication Fail” suốt 3 ngày trước khi tìm ra nguyên nhân.
Pin lưu trữ áp cao cho inverter hybrid là hệ pin LiFePO4 ghép nhiều module nối tiếp đạt dải điện áp từ 96 V đến 512 V, tương thích trực tiếp với cổng Battery DC (BDC) của inverter hybrid áp cao. Bài này tập trung vào ba vấn đề kỹ thuật cốt lõi: xác định tương thích dải áp, cấu hình giao thức truyền thông, và cài đặt thông số BMS đúng trước khi vận hành.
Pin lưu trữ áp cao là gì và tại sao inverter hybrid cần đúng loại này
Pin lưu trữ áp cao (High Voltage Battery) là hệ thống pin LiFePO4 hoạt động trong dải 100 đến 500 Vdc, được tạo ra bằng cách ghép nhiều module nối tiếp. Inverter hybrid áp cao nhận điện DC trực tiếp từ pack pin qua cổng BDC, dải điện áp tại cổng này phải khớp với thông số kỹ thuật của máy ở mọi trạng thái SOC, từ lúc pin đầy đến lúc gần cạn.
Tại sao không thể dùng pin 48V thông thường với inverter áp cao? Cổng BDC của inverter áp cao thường yêu cầu tối thiểu 80 đến 100 Vdc để kích hoạt. Pin 48V chỉ cung cấp tối đa 58 Vdc khi đầy, thấp hơn ngưỡng tối thiểu này. Inverter không nhận tín hiệu, BMS không thực hiện được handshake, và toàn bộ hệ thống đứng im. Hiệu suất chuyển đổi cũng giảm đáng kể khi dải áp vào không phù hợp với thiết kế mạch DC-DC bên trong máy.
Phân biệt ngắn gọn: pin áp thấp hoạt động quanh 48 đến 51.2 Vdc, dùng với inverter áp thấp hoặc qua bộ DC-DC boost. Pin lưu trữ áp cao và áp thấp có kiến trúc BMS và giao thức truyền thông khác nhau hoàn toàn, không thể hoán đổi cho nhau mà không thay đổi phần cứng. Bài này chỉ tập trung vào hệ áp cao tương thích inverter hybrid.
Dải điện áp pin áp cao hoạt động như thế nào: thông số nền tảng quyết định tương thích
Pin LiFePO4 áp cao được cấu hình theo bội số của 51.2 V, đơn vị cơ bản là một module 16 cell nối tiếp (16S). Điện áp danh định của mỗi cell LiFePO4 là 3.2 Vdc, điện áp đầy là 3.65 Vdc, và điện áp cắt xả là 2.5 Vdc. Ghép 4 module 16S nối tiếp tạo ra cấu hình 64S với điện áp danh định 204.8 Vdc. Inverter hybrid chỉ hoạt động khi điện áp pack nằm trong dải BDC cho phép ở mọi trạng thái, kể cả lúc pin gần cạn.
Điểm mà nhiều người bỏ qua: điện áp cắt xả tối thiểu của pack phải cao hơn Vmin BDC của inverter. Nếu inverter yêu cầu tối thiểu 80 Vdc mà pack 4 module xả xuống 160 Vdc, không có vấn đề. Nhưng nếu cấu hình sai và pack xả xuống dưới Vmin, inverter cắt cổng pin ngay lập tức và ghi lỗi.
| Số module (nối tiếp) | Điện áp danh định | Điện áp đầy (max) | Điện áp cắt xả (min) | Ứng dụng điển hình |
|---|---|---|---|---|
| 4S (64 cell) | 204.8 Vdc | 234.4 Vdc | 160 Vdc | Hệ thống 3–5 kWh nhỏ |
| 6S (96 cell) | 307.2 Vdc | 351.6 Vdc | 240 Vdc | Hệ thống 10–15 kWh |
| 8S (128 cell) | 409.6 Vdc | 468.8 Vdc | 320 Vdc | Hệ thống 15–25 kWh |
| 10S (160 cell) | 512 Vdc | 586 Vdc | 400 Vdc | Hệ thống thương mại >25 kWh |
Điện áp đầy và điện áp cắt xả đều phải nằm trong dải BDC của inverter, đây là điều kiện tương thích cứng, không thể điều chỉnh bằng phần mềm. Cấu hình 10S với điện áp đầy 586 Vdc sẽ vượt ngưỡng Vmax 500 Vdc của nhiều inverter phổ biến, dẫn đến lỗi ngay khi pack vừa sạc đầy. Để hiểu sâu hơn về cấu tạo pin lưu trữ áp cao từ cell đến module, bạn có thể tham khảo bài chuyên biệt trong cùng cụm.
Inverter hybrid nào tương thích với pin áp cao: bảng đối chiếu theo thương hiệu
Không phải pack pin áp cao nào cũng chạy được với mọi inverter hybrid. Tương thích phụ thuộc vào ba yếu tố đồng thời: dải điện áp BDC, giao thức truyền thông (CAN hoặc RS485), và danh sách pin được inverter whitelist trong firmware. Thiếu một trong ba, hệ thống không kích hoạt, dù dây đấu hoàn toàn đúng.
Lý do inverter cần “nhận ra” pin qua giao thức: BMS gửi thông tin SOC (trạng thái sạc), nhiệt độ cell, dòng giới hạn sạc và xả cho inverter theo thời gian thực. Inverter dùng dữ liệu này để điều phối công suất sạc/xả an toàn. Nếu không có handshake, inverter không biết giới hạn dòng của pack, rủi ro sạc quá dòng hoặc xả quá sâu là thực tế.
| Thương hiệu Inverter | Model tiêu biểu | Dải BDC (Vdc) | Giao thức pin | Pin tương thích phổ biến |
|---|---|---|---|---|
| Deye | SUN-12K-SG04LP3 | 80–500 | CAN / RS485 | Deye BOS-GM, pack tùy chỉnh có BMS hỗ trợ Deye protocol |
| Sungrow | SH5/8/10RT | 80–500 | CAN | Sungrow SBR064/096/128/160/192/256 |
| Growatt | SPH 6000–10000TL3 BH | 100–550 | CAN / RS485 | Growatt APX series, pack tùy chỉnh |
| Huawei | SUN2000-5/6/8/10KTL | 200–700 | CAN (độc quyền) | LUNA2000 series, hệ đóng |
| Goodwe | ET/EH series | 80–600 | CAN / RS485 | Lynx Home series, pack tùy chỉnh |
| Solax | X3-Hybrid G4 | 80–500 | CAN | Solax Triple Power T-BAT, pack tùy chỉnh |
Huawei dùng giao thức CAN độc quyền, pack tùy chỉnh bên ngoài gần như không tích hợp được nếu không có firmware matching từ phía Huawei. Deye, Goodwe, Growatt và Solax có giao thức tương đối mở hơn: pack tùy chỉnh với BMS lập trình đúng protocol có thể tích hợp được, nhưng cần kỹ thuật viên có kinh nghiệm cài đặt. Đây là lý do tại sao đội ngũ BRD Lab luôn xác nhận thương hiệu inverter trước khi thiết kế BMS cho từng dự án, không phải BMS nào cũng nói chuyện được với mọi inverter.
Để hiểu tổng quan về pin lưu trữ áp cao hybrid và vai trò của nó trong hệ thống điện mặt trời, bạn có thể tham khảo bài landing trong cùng cụm.
Cách kiểm tra tương thích trước khi mua pin: 3 bước thực tế
Trước khi đặt mua pack pin áp cao, cần xác minh 3 thứ từ datasheet inverter: dải điện áp BDC, giao thức truyền thông, và danh sách pin được whitelist. Thiếu một trong ba, rủi ro không khởi động hoặc sạc/xả sai thông số là hoàn toàn có thể xảy ra.
Bước 1, Tra datasheet inverter: Tìm mục “Battery Voltage Range” hoặc “DC Battery Input”. Ghi lại Vmin và Vmax. Ví dụ: Deye SUN-12K ghi 80–500 Vdc. Pack pin phải hoạt động trong dải này ở mọi trạng thái SOC, từ lúc đầy (234.4 Vdc với cấu hình 4 module) đến lúc BMS cắt xả (160 Vdc). Cả hai giá trị đều phải nằm trong khoảng 80–500 Vdc của inverter.
Bước 2, Xác nhận giao thức: Tìm mục “Battery Communication” trong datasheet, thường ghi CAN 2.0, RS485, hoặc cả hai. Hỏi nhà cung cấp pin: BMS có hỗ trợ đúng protocol và đúng baud rate không. Giao thức CAN tiêu chuẩn dùng baud rate 500 kbps. RS485 thường dùng 9600 hoặc 19200 bps tùy hãng. Sai baud rate, không có dữ liệu truyền dù dây đấu đúng.
Bước 3, Kiểm tra whitelist firmware: Sungrow và Huawei chỉ chấp nhận pin trong danh sách được hãng phê duyệt. Tra mục “Compatible Battery List” trên website hãng hoặc hỏi kỹ thuật viên cài firmware trước khi mua. Nếu dùng pack tùy chỉnh, BMS phải có khả năng lập trình protocol, BMS thông thường không thực hiện được bước handshake này. Tôi đã thấy nhiều dự án mua pack rẻ về rồi phát hiện BMS không hỗ trợ giao thức Sungrow, phải thay BMS toàn bộ sau khi lắp xong.
Khi cần tham khảo quy trình cách kết nối pin lưu trữ với inverter từ đấu dây đến kiểm tra tín hiệu, bài chuyên biệt trong cụm điện mặt trời đã hướng dẫn chi tiết từng bước.
Cấu hình giao thức kết nối pin áp cao với inverter hybrid: RS485 và CAN khác nhau thế nào
Inverter hybrid giao tiếp với BMS pin qua hai giao thức chính: CAN 2.0 (Controller Area Network) và RS485. CAN hoạt động ở 500 kbps, chống nhiễu tốt hơn nhờ cặp dây vi sai và cơ chế CRC kiểm tra lỗi. RS485 phổ biến hơn, dây đơn giản hơn, nhưng tốc độ chỉ đạt 9600 đến 19200 bps. Cấu hình sai giao thức, BMS và inverter không handshake được, cổng pin không kích hoạt.
Luồng dữ liệu thực tế: BMS gửi SOC, SoH (trạng thái sức khỏe), nhiệt độ cell, Charge Current Limit (CCL) và Discharge Current Limit (DCL) cho inverter theo thời gian thực. Inverter điều chỉnh công suất sạc/xả theo CCL và DCL nhận được, đây là cơ chế bảo vệ pack pin khỏi quá dòng.
| Tiêu chí | CAN 2.0 | RS485 |
|---|---|---|
| Tốc độ truyền | 500 kbps | 9600–19200 bps |
| Khả năng chống nhiễu | Cao (differential pair, CRC) | Trung bình |
| Số thiết bị trên bus | Lên đến 127 node | Lên đến 32 node |
| Phổ biến tại Việt Nam | Sungrow, Huawei, Deye | Deye, Growatt, Goodwe |
| Loại cáp phổ biến | RJ45 hoặc DB9 | RJ45 hoặc terminal block |
Cài đặt địa chỉ node: mỗi module pin trong chuỗi cần địa chỉ CAN hoặc RS485 riêng biệt, thường cài bằng DIP switch trên BMS. Trùng địa chỉ gây xung đột bus, inverter nhận dữ liệu lẫn lộn hoặc không nhận được gì. Baud rate phải khớp chính xác giữa BMS và inverter, không có cơ chế tự thương lượng.
Kiểm tra kết nối sau khi cài: dùng phần mềm monitor của inverter (Deye SolarmanPV, Sungrow iSolarCloud) để xem trạng thái “Battery Communication”. Nếu hiển thị “Connected” và giá trị SOC đúng với thực tế, handshake thành công. Lưu ý thêm: với CAN bus, điện trở đầu cuối 120 Ω phải được gắn ở hai đầu bus, thiếu điện trở này gây phản xạ tín hiệu và lỗi truyền thông ngẫu nhiên, rất khó chẩn đoán. Giao thức CAN trong ứng dụng pin áp cao có nhiều chi tiết cấu hình hơn, bài chuyên biệt trong cụm sẽ hướng dẫn đầy đủ.
[ẎNH: Sơ đồ kết nối CAN bus giữa 4 module pin LiFePO4 và inverter hybrid, hiển thị điện trở đầu cuối 120 Ω ở hai đầu bus, DIP switch địa chỉ node trên mỗi BMS]Thông số BMS cần cài đặt để pin áp cao hoạt động đúng với inverter hybrid

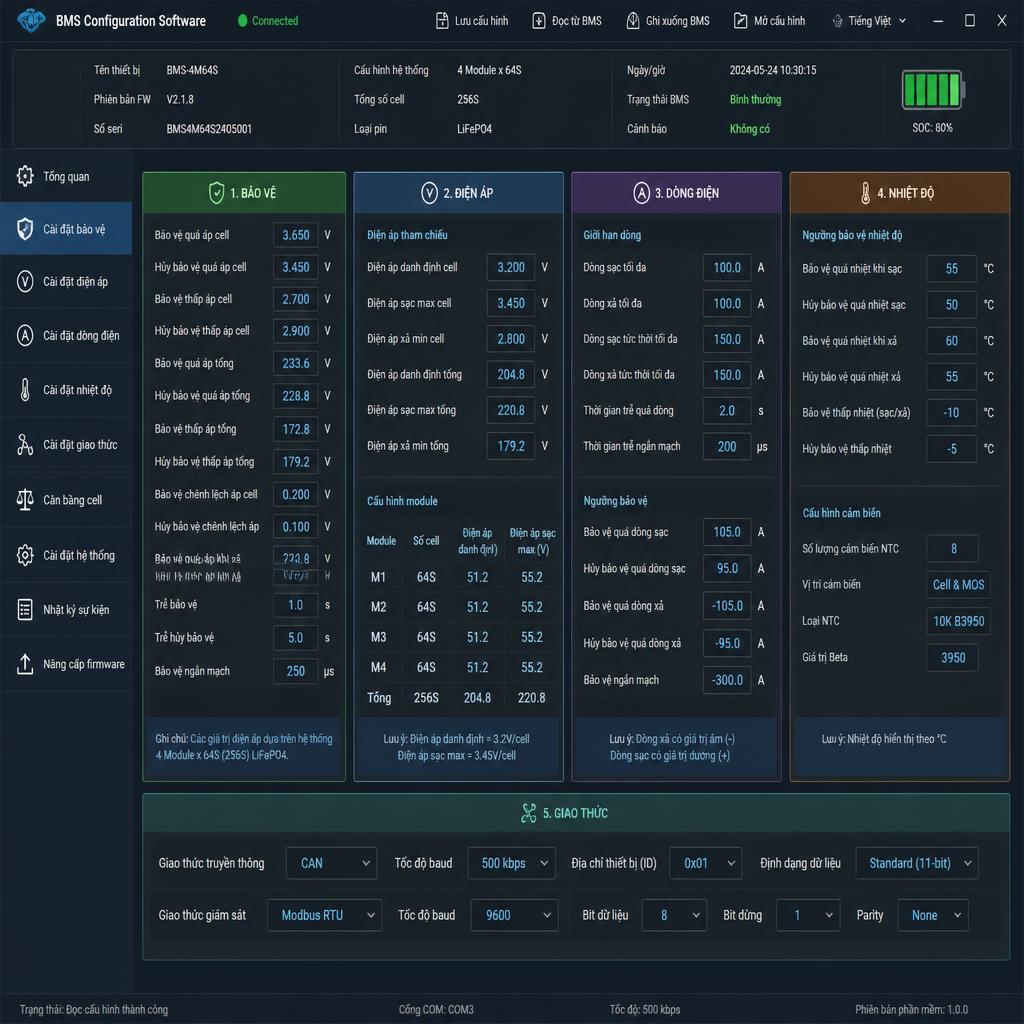

BMS pin áp cao cần cài đúng 4 nhóm thông số trước khi đưa vào vận hành: điện áp cắt sạc/xả, dòng giới hạn sạc/xả, ngưỡng nhiệt độ bảo vệ, và địa chỉ giao thức. Sai bất kỳ nhóm nào, BMS kích bảo vệ sai thời điểm hoặc không bảo vệ khi thực sự cần.
Cơ chế hoạt động: BMS gửi CCL và DCL cho inverter theo thời gian thực. Khi nhiệt độ cell tăng gần ngưỡng bảo vệ, BMS giảm CCL xuống, inverter tự động giảm dòng sạc theo. Khi SOC xuống gần ngưỡng cắt xả, BMS giảm DCL về 0, inverter ngừng kéo tải từ pin. Đây là cơ chế phối hợp liên tục, không phải cắt cứng một lần.
Nhóm 1, Điện áp bảo vệ (tính theo từng cell):
Charge Cutoff Voltage: 3.65 Vdc/cell, tương đương 234.4 Vdc cho cấu hình 4 module 64S. Discharge Cutoff Voltage: 2.8 đến 3.0 Vdc/cell tùy nhà sản xuất cell, tương đương 179.2 đến 192 Vdc. Over-Voltage Protection (ngưỡng cắt khẩn cấp): 3.7 Vdc/cell. Under-Voltage Protection: 2.5 Vdc/cell.
Nhóm 2, Dòng giới hạn:
Max Charge Current: 0.5C đến 1C tùy dung lượng pack, ví dụ pack 100 Ah thì tối đa 50 đến 100 A. Max Discharge Current: 1C đến 2C tùy ứng dụng. Dòng xả cao hơn dòng sạc là nguyên tắc thiết kế phổ biến cho hệ ESS hybrid.
Nhóm 3, Nhiệt độ bảo vệ:
Dải nhiệt độ sạc cho phép: 0°C đến 45°C. Dải nhiệt độ xả: -20°C đến 60°C. Over-Temperature Protection: 55°C khi sạc, 65°C khi xả. Đây là ngưỡng BMS kích cắt, không phải ngưỡng cảnh báo.
Nhóm 4, Giao thức:
Địa chỉ node CAN hoặc RS485 (xem phần trên). Baud rate khớp với inverter. BMS thương mại như Deye BOS-GM hay Sungrow SBR đã pre-configure sẵn nhóm 1 đến 3, chỉ cần cài địa chỉ node và xác nhận giao thức. BMS tùy chỉnh cần cài đầy đủ cả 4 nhóm trước khi đấu nối inverter. Tại BRD Lab, mỗi pack pin tùy chỉnh đều được kiểm tra đầy đủ 4 nhóm thông số này trên bench test trước khi xuất xưởng, không phụ thuộc vào kỹ thuật viên lắp đặt tại công trình.
Để tìm hiểu chi tiết hơn về BMS là gì và cách mạch bảo vệ hoạt động bên trong, bài kiến thức nền tảng trong cụm đóng pack đã phân tích đầy đủ.
Lỗi thường gặp khi cấu hình pin áp cao với inverter hybrid và cách khắc phục
Ba lỗi phổ biến nhất khi tích hợp pin áp cao với inverter hybrid: “Battery Voltage Out of Range” do dải áp không khớp, “Battery Communication Fail” do giao thức sai, và “BMS Protection Active” liên tục do thông số cài sai ngưỡng. Mỗi lỗi có quy trình kiểm tra riêng, không nên đoán mò.
Inverter phát hiện lỗi bằng cách đọc điện áp cổng DC và trạng thái giao thức liên tục. Khi lệch ngưỡng, cắt cổng pin ngay và ghi log lỗi kèm timestamp. Log này là điểm khởi đầu chẩn đoán, không phải màn hình hiển thị lỗi hiện tại.
Lỗi 1, Battery Voltage Out of Range: Đo điện áp thực tế của pack bằng đồng hồ vạn năng tại cổng BDC inverter. So sánh với Vmin và Vmax trong datasheet. Nếu pack đang đầy mà điện áp vượt Vmax, số module nối tiếp quá nhiều so với dải BDC inverter. Khắc phục: giảm số module hoặc chọn inverter có Vmax cao hơn.
Lỗi 2, Battery Communication Fail: Kiểm tra theo thứ tự: baud rate hai đầu có khớp không, địa chỉ node có trùng không, loại cáp có đúng không (CAN dùng cáp twisted pair, không dùng cáp thẳng thông thường), chiều dài cáp có vượt giới hạn không (RS485 tối đa 1200 m, CAN tối đa 40 m ở 500 kbps). Với CAN bus: kiểm tra điện trở đầu cuối 120 Ω ở hai đầu, thiếu điện trở này là nguyên nhân số một của lỗi giao tiếp ngẫu nhiên mà tôi gặp tại công trình.
Lỗi 3, BMS Protection Active liên tục: Đọc log BMS, xác định ngưỡng nào bị kích: OVP (quá áp), UVP (thấp áp), OTP (quá nhiệt), OCP (quá dòng). Mỗi ngưỡng có nguyên nhân khác nhau. OCP liên tục thường do Max Charge Current cài quá thấp so với dòng sạc inverter đang đẩy vào. Hiệu chỉnh lại thông số BMS theo giá trị tham chiếu ở phần trên.
Lỗi 4, Inverter không nhận SOC từ BMS: Nếu màn hình inverter hoặc app hiển thị SOC là 0% hoặc “–” dù pin đầy, handshake thất bại dù dây đấu đúng. Kiểm tra lại giao thức, firmware inverter, và whitelist pin. Một số inverter Sungrow yêu cầu cập nhật firmware mới nhất mới nhận được pack pin ngoài danh sách mặc định. Đây là bước nhiều kỹ thuật viên bỏ qua khi lắp đặt.
Để tham khảo quy trình cách đo điện áp pin lưu trữ chính xác tại từng điểm trong hệ thống, bài hướng dẫn trong cụm điện mặt trời đã trình bày chi tiết từng bước đo.
Những câu hỏi kỹ thuật thường gặp khi chọn pin áp cao cho inverter hybrid
Sau khi nắm vững tương thích dải áp, cấu hình giao thức và cài đặt thông số BMS, người dùng thường còn một số câu hỏi thực tế trước khi triển khai. Phần dưới tổng hợp các thắc mắc phổ biến nhất từ kỹ thuật viên và nhà đầu tư mà đội ngũ kỹ thuật BRD Lab nhận được trong quá trình tư vấn dự án.
Pin 48V module có thể ghép nối tiếp lên 200V để dùng với inverter áp cao không?
Về điện áp thì có thể, 4 module 51.2V nối tiếp đạt 204.8 Vdc danh định. Nhưng vấn đề nằm ở BMS: mỗi module 48V thường có BMS riêng thiết kế cho hệ áp thấp, không có khả năng giao tiếp CAN hoặc RS485 với inverter áp cao. Ghép nối tiếp mà không có BMS tổng quản lý toàn chuỗi, không có cân bằng cell giữa các module, không có giám sát điện áp tổng, và không có handshake với inverter. Hệ thống có thể chạy được một thời gian ngắn nhưng rủi ro mất cân bằng cell và hỏng BMS là rất cao. Giải pháp đúng: dùng pack được thiết kế từ đầu cho hệ áp cao với BMS tổng hỗ trợ giao thức inverter target.
Số module nối tiếp tối đa là bao nhiêu với inverter có Vmax BDC 500 Vdc?
Giới hạn không phải là điện áp danh định mà là điện áp đầy của pack. Module 51.2V khi đầy đạt 58.6 Vdc. Ghép 8 module: điện áp đầy = 8 × 58.6 = 468.8 Vdc, nằm trong dải 500 Vdc. Ghép 9 module: điện áp đầy = 9 × 58.6 = 527.4 Vdc, vượt Vmax 500 Vdc, inverter báo lỗi ngay khi pack sạc đầy. Vậy với inverter Vmax 500 Vdc, tối đa 8 module 51.2V nối tiếp là giới hạn an toàn. Luôn tính từ điện áp đầy, không tính từ điện áp danh định.
Pack pin tùy chỉnh có tích hợp được với inverter Sungrow SH10RT không?
Sungrow SH10RT dùng giao thức CAN và có danh sách pin được phê duyệt chính thức. Pack tùy chỉnh không nằm trong danh sách này, inverter sẽ không nhận handshake dù BMS hỗ trợ CAN đúng baud rate. Một số kỹ thuật viên đã thành công bằng cách lập trình BMS giả lập đúng frame CAN của pin Sungrow SBR, nhưng đây là giải pháp không chính thức và có thể bị vô hiệu hóa sau khi cập nhật firmware inverter. Lựa chọn an toàn hơn: dùng inverter có giao thức mở hơn (Deye, Goodwe, Growatt) nếu muốn dùng pack tùy chỉnh.
DOD khuyến nghị cho pin áp cao trong hệ thống hybrid là bao nhiêu?
DOD (Depth of Discharge, độ sâu xả) khuyến nghị cho pin LiFePO4 trong hệ ESS hybrid là 80 đến 90%. Xả sâu hơn 90% liên tục rút ngắn tuổi thọ chu kỳ đáng kể. Pin LiFePO4 áp cao đạt khoảng 6.000 chu kỳ ở DOD 80%, tương đương hơn 16 năm nếu sạc xả 1 chu kỳ/ngày. Cài ngưỡng cắt xả trong BMS ở mức tương đương SOC 10 đến 20% để bảo toàn tuổi thọ. Tham khảo thêm về độ sâu xả DOD và ảnh hưởng đến tuổi thọ chu kỳ trong bài chuyên biệt.
Có cần cân bằng cell trước khi đưa pack áp cao vào vận hành không?
Có. Trước khi đấu nối inverter, tất cả cell trong chuỗi phải được cân bằng điện áp, chênh lệch giữa cell cao nhất và thấp nhất không vượt quá 20 mV. Pack mới xuất xưởng thường đã được cân bằng, nhưng sau vận chuyển và lưu kho dài ngày, chênh lệch có thể tăng lên. BMS sẽ kích OVP trên cell cao nhất trước khi pack đạt SOC đầy nếu không cân bằng trước. Quy trình cân bằng: sạc chậm ở 0.1C cho đến khi BMS cân bằng xong, kiểm tra lại điện áp từng cell trước khi đưa vào vận hành chính thức.
