Nguyên lý hoạt động pin lưu trữ năng lượng mặt trời

⏱ 21 phút đọc

Pin lưu trữ năng lượng mặt trời không giữ điện theo nghĩa đen. Thiết bị này chuyển điện năng từ tấm pin quang điện thành năng lượng hóa học bên trong cell, rồi giải phóng ngược lại thành dòng điện khi tải cần dùng. Hai chiều chuyển đổi đó xảy ra liên tục, hàng ngàn lần trong suốt vòng đời của pack pin.

Tại BRD Lab, chúng tôi thiết kế và đóng pack pin lưu trữ điện năng lượng mặt trời theo yêu cầu thực tế của từng hệ thống. Hiểu đúng cơ chế bên trong giúp bạn chọn đúng dung lượng, cấu hình đúng inverter và tránh những sai lầm vận hành rút ngắn tuổi thọ pin. Với công nghệ LiFePO4 hiện tại, một pack pin được thiết kế đúng đạt 6.000 chu kỳ sạc/xả ở mức xả 80% dung lượng.

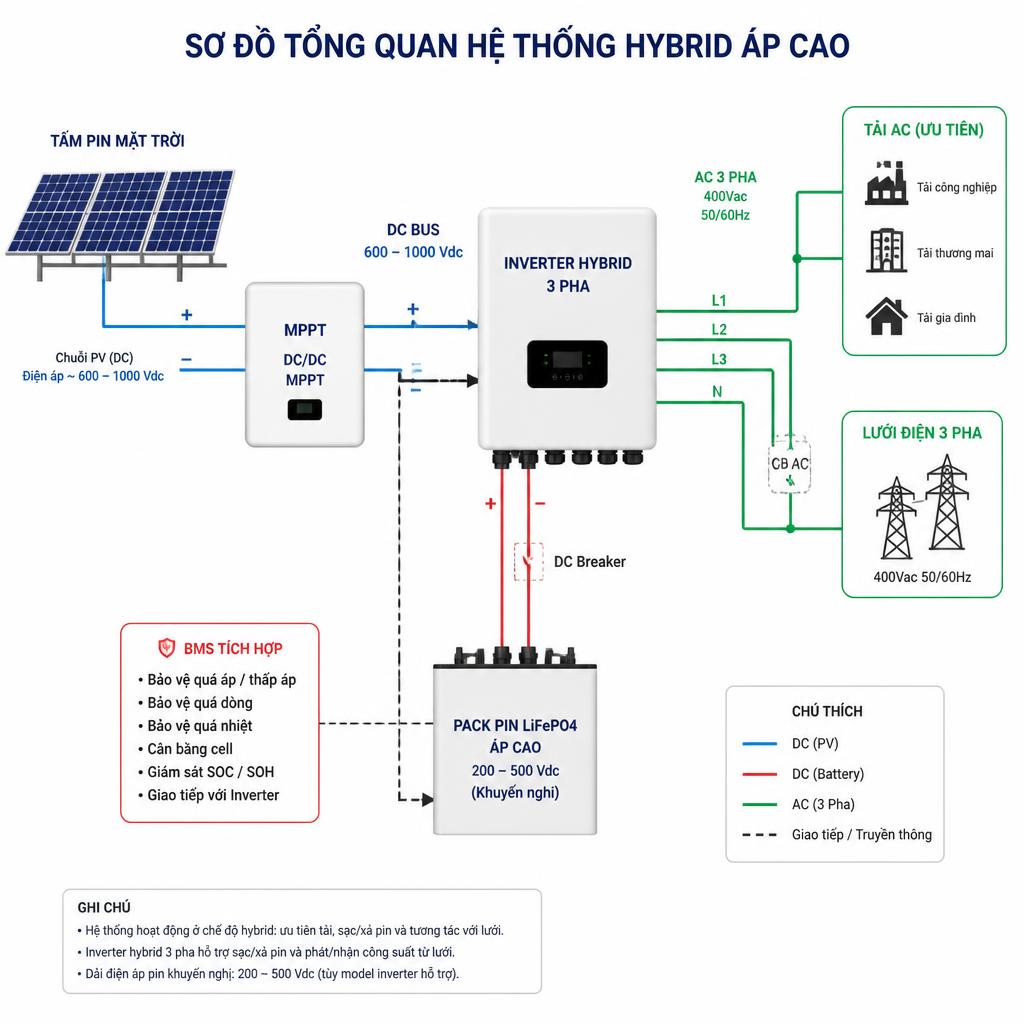

Sơ đồ tổng quan hệ thống điện mặt trời hybrid gồm tấm pin PV, MPPT controller, inverter hybrid, pack pin LiFePO4 và tải AC, thể hiện dòng năng lượng bằng mũi tên có màu sắc phân biệt chiều sạc và chiều xả
Sơ đồ tổng quan hệ thống điện mặt trời hybrid gồm tấm pin PV, MPPT controller, inverter hybrid, pack pin LiFePO4 và tải AC, thể hiện dòng năng lượng bằng mũi tên có màu sắc phân biệt chiều sạc và chiều xả

Pin lưu trữ năng lượng mặt trời hoạt động theo nguyên lý gì?

Nguyên lý cốt lõi là phản ứng điện hóa thuận nghịch: điện năng đi vào thì biến thành năng lượng hóa học, điện năng đi ra thì năng lượng hóa học đó chuyển ngược lại thành dòng điện. Sạc và xả là hai chiều của cùng một phản ứng, không phải hai quá trình riêng biệt.

Cần phân biệt rõ hai thành phần trong hệ thống. Tấm pin quang điện (solar panel) tạo ra dòng điện DC từ ánh sáng mặt trời nhờ hiệu ứng quang điện. Pin lưu trữ (storage battery) không tạo ra điện, nó chỉ tích trữ lượng điện đó và trả lại khi cần. Hai thứ này hoạt động độc lập về mặt vật lý nhưng phối hợp chặt chẽ trong cùng một hệ thống.

Công nghệ LiFePO4 (lithium sắt phosphate) hiện là lựa chọn phổ biến nhất cho hệ điện mặt trời dân dụng và thương mại. Cấu trúc olivine của vật liệu này giữ ion ổn định hơn các hóa học lithium khác, đồng thời ít sinh nhiệt khi sạc/xả ở tốc độ cao. Phần cấu tạo chi tiết của từng cell và pack pin được phân tích riêng trong bài về cấu tạo pin lưu trữ năng lượng mặt trời.

Cơ chế sạc: ion lithium di chuyển thế nào khi pin nhận điện từ tấm mặt trời?

Khi sạc, ion Li⁺ tách khỏi cực dương (cathode LiFePO4), di chuyển qua chất điện phân lỏng, rồi chèn vào cấu trúc graphite ở cực âm (anode). Điện năng từ hệ thống biến thành thế năng hóa học tại liên kết giữa ion và graphite đó.

Quá trình này diễn ra theo ba bước tuần tự:

Bước 1, Cathode giải phóng ion. Dòng DC từ MPPT controller hoặc inverter hybrid đi vào pack pin. Điện thế áp lên cathode LiFePO4 khiến ion Li⁺ tách ra khỏi cấu trúc tinh thể. Cathode mất ion nhưng nhận điện tử bù vào mạch ngoài.

Bước 2, Ion di chuyển qua chất điện phân. Ion Li⁺ mang điện tích dương di chuyển qua lớp chất điện phân lỏng (electrolyte) và màng ngăn cách (separator). Separator chỉ cho ion đi qua, không cho điện tử đi qua, buộc điện tử phải đi vòng qua mạch ngoài.

Bước 3, Anode nhận ion (intercalation). Ion Li⁺ chèn vào các khe hở trong cấu trúc graphite ở anode, giống như nước thấm vào lỗ xốp. Năng lượng được lưu trữ dưới dạng liên kết hóa học tại đây cho đến khi pin xả.

Đặc tính quan trọng của LiFePO4 trong quá trình sạc: điện áp mỗi cell duy trì plateau ổn định ở khoảng 3,2–3,3V cho đến khi đạt gần 80–90% dung lượng, sau đó tăng nhanh lên 3,6–3,65V ở giai đoạn cuối. Đây là điểm khác biệt so với NMC (lithium niken mangan coban) vốn có điện áp tăng tuyến tính từ đầu đến cuối quá trình sạc. Cấu trúc olivine của LiFePO4 giữ ion chắc hơn, ít giải phóng nhiệt khi sạc nhanh, đó là lý do hóa học này được ưu tiên cho hệ lưu trữ năng lượng quy mô lớn.

Tốc độ sạc trong hệ dân dụng thường ở mức 0,5C đến 1C. Với pack 100Ah, sạc ở 0,5C tức là dòng nạp 50A, hoàn thành trong khoảng 2 tiếng. Nguyên lý mạch sạc pin lithium và cách MPPT tối ưu dòng nạp theo bức xạ thực tế được phân tích chi tiết hơn trong bài riêng về chủ đề này. Ở DoD 80%, LiFePO4 đạt 3.000–6.000 chu kỳ sạc, trong khi ắc quy axit chì chỉ đạt 300–500 chu kỳ ở cùng điều kiện.

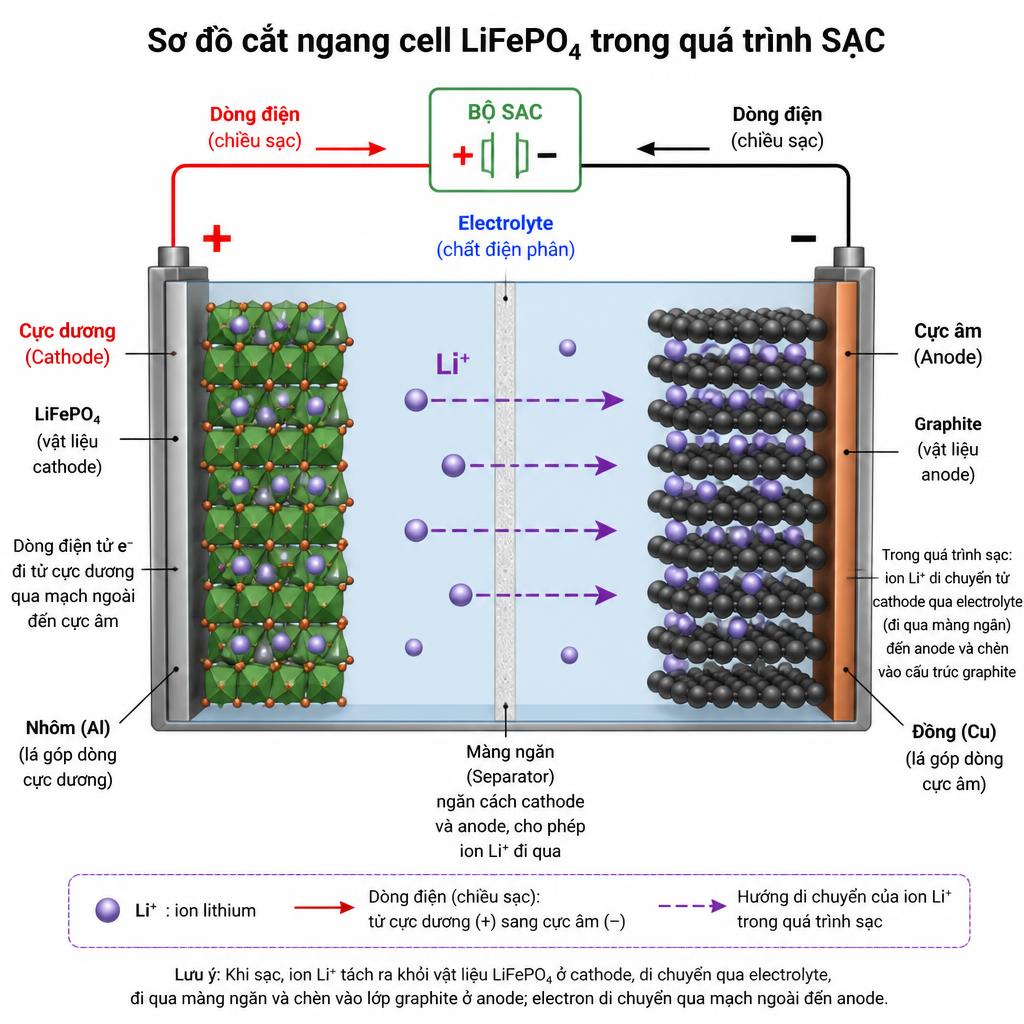

Sơ đồ cắt ngang một cell LiFePO4 thể hiện chiều di chuyển của ion Li⁺ từ cathode qua electrolyte sang anode trong quá trình sạc, có nhãn chú thích từng thành phần bằng tiếng Việt
Sơ đồ cắt ngang một cell LiFePO4 thể hiện chiều di chuyển của ion Li⁺ từ cathode qua electrolyte sang anode trong quá trình sạc, có nhãn chú thích từng thành phần bằng tiếng Việt

Cơ chế xả: pin trả điện cho tải như thế nào?

Khi xả, quá trình đảo chiều hoàn toàn. Ion Li⁺ rời khỏi anode graphite, di chuyển ngược qua chất điện phân về cathode LiFePO4. Điện tử được giải phóng di chuyển qua mạch ngoài từ anode đến cathode, tạo thành dòng điện DC cấp cho tải hoặc inverter.

Đường đi của điện tử trong quá trình xả: anode → dây dẫn → tải (hoặc inverter) → cathode. Dòng electron này chính là điện năng bạn dùng để vận hành thiết bị. Inverter nhận dòng DC từ pack pin rồi chuyển thành AC 220V cho các thiết bị trong nhà.

LiFePO4 có đặc tính đường cong xả phẳng (flat discharge curve): điện áp mỗi cell duy trì gần 3,2V trong suốt 80–85% quá trình xả, rồi mới giảm nhanh về ngưỡng cắt. Điều này có nghĩa là thiết bị nhận điện ổn định, không bị sụt áp giữa chừng. So sánh trực tiếp: ắc quy axit chì 12V giảm điện áp liên tục từ 12,7V xuống 11,5V trong suốt quá trình xả; pack LiFePO4 48V giữ ở 51–52V cho đến khoảng 85% dung lượng rồi mới giảm về 48V.

Độ sâu xả (DoD, Depth of Discharge) khuyến nghị với LiFePO4 là 80–90%. Xả sâu hơn không làm hỏng cell ngay lập tức, nhưng mỗi chu kỳ xả 100% rút ngắn tuổi thọ đáng kể so với xả 80%. Để hai quá trình sạc và xả diễn ra trong ngưỡng an toàn, hệ thống cần có BMS giám sát liên tục, và đó là nội dung phần tiếp theo.

BMS kiểm soát quá trình sạc và xả như thế nào?

BMS (Battery Management System) là bộ não của pack pin. Không có BMS, pin LiFePO4 vẫn sạc và xả được, nhưng chỉ cần một cell bị sạc quá mức hoặc xả quá sâu là toàn bộ pack có thể hỏng trong vài tháng vận hành.

Hãy hình dung pack 16 cell mắc nối tiếp. Sau vài trăm chu kỳ, một cell yếu hơn các cell còn lại. Khi xả, cell đó cạn kiệt trước. Nếu không có BMS, các cell khác tiếp tục xả, buộc cell yếu chịu điện áp ngược (reverse voltage). Một lần như vậy có thể gây hỏng vĩnh viễn cell đó, kéo theo mất dung lượng toàn pack.

BMS thực hiện năm chức năng bảo vệ chính:

Bảo vệ quá sạc: BMS đo điện áp từng cell theo thời gian thực với độ chính xác ±0,01V. Khi bất kỳ cell nào chạm ngưỡng 3,65V (với LiFePO4), BMS kích relay cắt mạch sạc ngay lập tức.

Bảo vệ quá xả: Ngưỡng cắt xả thường ở 2,5V/cell. Khi cell yếu nhất trong pack chạm ngưỡng này, BMS ngắt mạch xả, bảo vệ cell khỏi bị reverse voltage.

Bảo vệ quá dòng: BMS giám sát dòng sạc và xả liên tục. Nếu dòng vượt ngưỡng thiết kế, ví dụ do ngắn mạch hoặc tải đột biến, BMS cắt mạch trong vài mili-giây.

Bảo vệ quá nhiệt: Cảm biến nhiệt độ gắn trực tiếp trên cell và busbar. BMS dừng sạc khi nhiệt độ cell vượt 45°C và dừng xả khi vượt 60°C.

Cân bằng cell (cell balancing): Đây là chức năng ít được nhắc đến nhưng ảnh hưởng lớn đến dung lượng thực tế của pack. Các cell không bao giờ hoàn toàn đồng đều sau nhiều chu kỳ vận hành. BMS dùng passive balancing (tiêu tán năng lượng dư qua điện trở) hoặc active balancing (chuyển năng lượng từ cell cao sang cell thấp) để san bằng điện áp. BMS chất lượng cao dùng active balancing, giữ chênh lệch điện áp giữa các cell dưới 5mV. Bài về cân bằng cell pin lưu trữ năng lượng mặt trời phân tích sâu hơn về hai phương pháp này và ảnh hưởng thực tế lên dung lượng pack.

Trong hệ điện mặt trời, BMS còn giao tiếp với inverter qua giao thức CAN bus hoặc RS485. Kênh giao tiếp này cho phép inverter biết chính xác mức SOC (State of Charge, trạng thái nạp điện) của pack theo thời gian thực, từ đó tự động điều phối nguồn sạc giữa tấm pin PV và lưới điện. Đây là lý do cùng một pack pin nhưng kết nối inverter tương thích giao thức sẽ vận hành hiệu quả hơn đáng kể so với kết nối inverter không hỗ trợ giao tiếp BMS.

BMS là lớp bảo vệ đầu tiên, nhưng không phải lớp duy nhất. Các tiêu chuẩn an toàn cấp hệ thống và câu hỏi pin lưu trữ có an toàn không được phân tích riêng trong bài chuyên biệt về chủ đề đó.

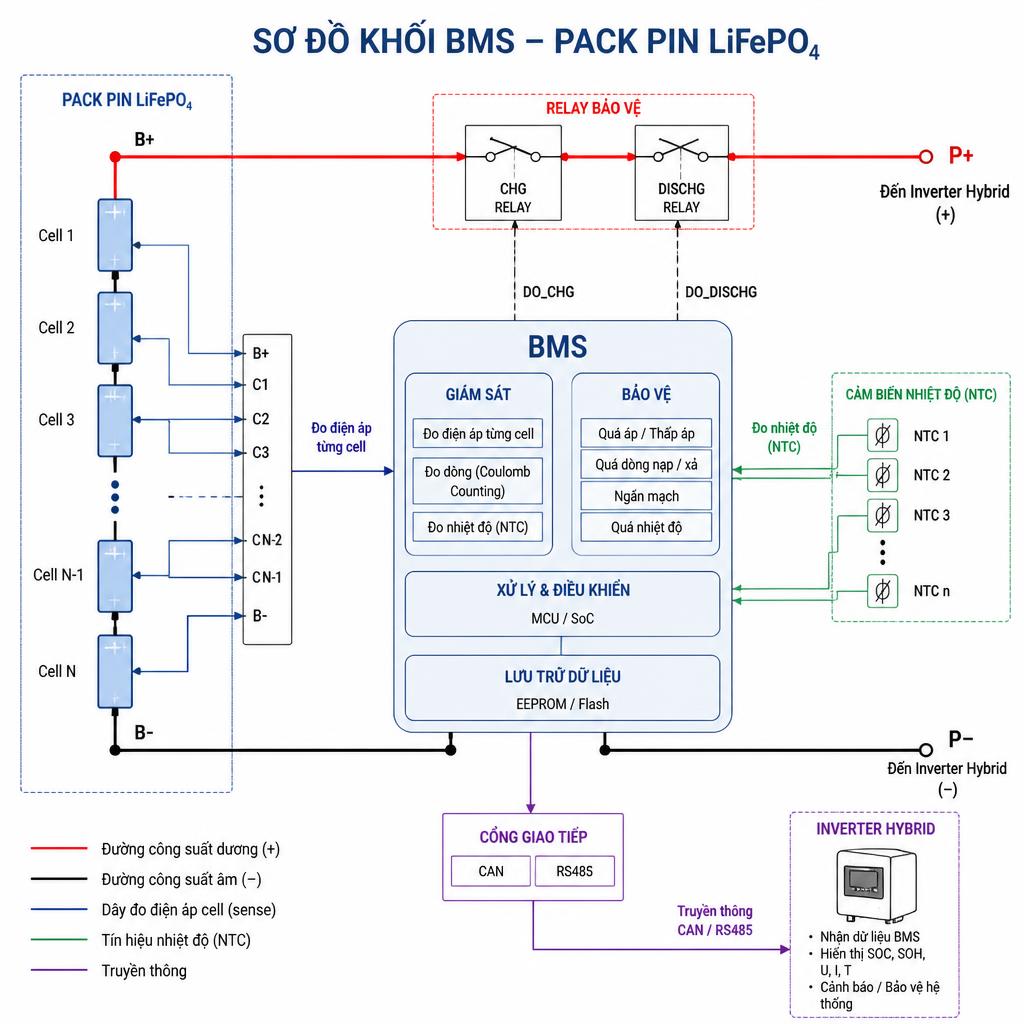

Sơ đồ khối BMS trong pack pin LiFePO4 thể hiện kết nối giữa BMS với từng cell, relay bảo vệ, cảm biến nhiệt độ, và cổng giao tiếp CAN/RS485 kết nối với inverter hybrid
Sơ đồ khối BMS trong pack pin LiFePO4 thể hiện kết nối giữa BMS với từng cell, relay bảo vệ, cảm biến nhiệt độ, và cổng giao tiếp CAN/RS485 kết nối với inverter hybrid

Hệ thống điện mặt trời tích và phóng điện theo quy trình nào?

Trong hệ hybrid, pin lưu trữ không nhận điện thẳng từ tấm pin quang điện. Điện đi qua MPPT controller để tối ưu công suất, rồi qua inverter hybrid trước khi vào pack pin. Chuỗi này quyết định hiệu suất của toàn hệ, không chỉ của riêng pack pin.

Quy trình tích và phóng điện diễn ra qua năm giai đoạn tuần tự:

Giai đoạn 1, Tấm pin PV tạo dòng DC. Khi ánh sáng chiếu vào tấm pin quang điện, hiệu ứng quang điện giải phóng điện tử trong vật liệu bán dẫn silicon, tạo ra dòng DC. Điện áp đầu ra phụ thuộc vào bức xạ mặt trời và nhiệt độ tấm pin, thường dao động 30–48V/string trong hệ dân dụng.

Giai đoạn 2, MPPT controller tối ưu công suất. MPPT (Maximum Power Point Tracking) là bộ điều khiển theo dõi điểm công suất cực đại của chuỗi PV. Điện áp đầu ra của tấm pin thay đổi liên tục theo bức xạ và nhiệt độ; nếu không có MPPT, hệ thống chỉ khai thác được 70–80% công suất thực. MPPT giữ hiệu suất thu điện trên 97% bằng cách điều chỉnh trở kháng tải liên tục.

Giai đoạn 3, Inverter hybrid điều phối năng lượng. Inverter hybrid (biến tần lai) nhận dòng DC từ MPPT, chuyển một phần thành AC 220V cấp trực tiếp cho tải, đồng thời điều phối phần còn lại để sạc pack pin. Logic ưu tiên của inverter: (1) cấp tải trực tiếp từ PV, (2) sạc pin nếu PV dư công suất, (3) kéo điện từ pin khi PV không đủ, (4) lấy từ lưới khi pin cạn dưới ngưỡng SOC tối thiểu.

Giai đoạn 4, Pack pin nhận dòng sạc DC. Dòng sạc DC đi vào pack pin qua cổng sạc. BMS kiểm soát dòng nạp, giám sát điện áp từng cell và nhiệt độ trong thời gian thực. Nếu bất kỳ thông số nào vượt ngưỡng, BMS giảm dòng hoặc cắt mạch ngay.

Giai đoạn 5, Pack pin phóng điện khi tải tăng hoặc PV giảm. Khi bức xạ giảm (chiều tối, ngày흐 mây) hoặc tải tăng đột ngột, inverter kéo điện từ pack pin. BMS theo dõi SOC và báo ngưỡng dừng xả về inverter qua CAN bus. Inverter tự động chuyển sang lưới điện khi SOC chạm ngưỡng tối thiểu đã cài đặt, thường 20%.

Ví dụ thực tế: hệ 10kWh pack LiFePO4 kết hợp inverter 5kW, trong ngày nắng tốt (bức xạ trên 700W/m²), pack sạc đầy trong 4–5 tiếng. Ban đêm, pack cấp điện cho tải 1kW liên tục được 8–10 tiếng trước khi chạm ngưỡng SOC tối thiểu.

Hệ thống điện mặt trời chia thành ba loại cấu hình chính. Off-grid hoàn toàn độc lập với lưới điện, pin chịu toàn bộ tải khi không có nắng. On-grid kết nối lưới, pin chủ yếu dùng để dự phòng hoặc giảm tiêu thụ giờ cao điểm. Hybrid kết hợp cả hai, phổ biến nhất tại Việt Nam hiện nay. Cách mỗi loại hệ thống sử dụng pin khác nhau được phân tích ngay ở phần dưới.

Pin lưu trữ hoạt động khác nhau thế nào trong hệ off-grid, on-grid và hybrid?

Cùng một pack LiFePO4 nhưng cách nó sạc, xả và được quản lý khác nhau hoàn toàn tùy vào loại hệ thống. Chọn sai cấu hình inverter, pack pin đúng thông số vẫn vận hành kém hiệu quả.

Hệ off-grid: Pin chịu toàn bộ tải ban đêm và những ngày ít nắng, không có lưới điện bù. Dung lượng pack phải đủ lớn để đảm bảo tải tối thiểu trong 1–2 ngày không có bức xạ. DoD thường được đẩy lên 80–90% để tận dụng tối đa dung lượng. BMS đóng vai trò bảo vệ quan trọng hơn vì không có nguồn dự phòng nào khác khi pin cạn. Pin lưu trữ năng lượng mặt trời điện áp thấp (48–51,2V) thường được dùng cho hệ off-grid dân dụng quy mô nhỏ đến trung bình.

Hệ on-grid: Pin chủ yếu phục vụ hai mục đích: dự phòng khi mất điện lưới và cắt giảm tiêu thụ điện trong giờ cao điểm (peak-shaving). Chu kỳ xả mỗi ngày nhẹ hơn so với off-grid, thường chỉ 30–50% dung lượng. Điều này kéo dài tuổi thọ thực tế của pack vượt xa con số lý thuyết. Một pack LiFePO4 vận hành ở DoD 50% có thể đạt 6.000 chu kỳ trở lên, tương đương hơn 16 năm nếu sạc/xả một lần mỗi ngày.

Hệ hybrid: Đây là cấu hình phổ biến nhất tại Việt Nam hiện nay. Inverter hybrid tự động hóa toàn bộ logic điều phối: tích điện ban ngày từ PV, xả ban đêm cho tải, lưới bù khi pin chạm ngưỡng SOC tối thiểu (thường 20%). Pack pin không bao giờ xả dưới ngưỡng đó trừ khi người dùng chủ động thay đổi cài đặt. Hệ hybrid cũng hỗ trợ pin lưu trữ năng lượng mặt trời cao áp (96–512V) cho các công trình quy mô lớn hơn, nơi tổng dung lượng lưu trữ lên đến hàng chục kWh.

Dung lượng pack cần thiết phụ thuộc trực tiếp vào loại hệ thống, tổng tải và số giờ không có bức xạ. Không có con số “đúng cho mọi trường hợp”, mỗi hệ cần tính riêng dựa trên hồ sơ tiêu thụ thực tế.

Yếu tố nào ảnh hưởng đến hiệu quả vận hành của pin lưu trữ?

Hai pack pin cùng thông số có thể cho kết quả vận hành chênh lệch 30–40% nếu điều kiện lắp đặt và cấu hình hệ thống khác nhau. Hiệu quả không chỉ đến từ cell mà đến từ toàn bộ chuỗi vận hành.

Nhiệt độ môi trường: LiFePO4 hoạt động tốt nhất trong khoảng 15–35°C. Dưới 0°C, dung lượng có thể giảm 20–30% do độ nhớt chất điện phân tăng, làm chậm tốc độ di chuyển ion. Trên 45°C, tốc độ lão hóa cell tăng nhanh, rút ngắn tuổi thọ đáng kể. Đây là lý do tôi luôn khuyến nghị lắp pack pin trong không gian thoáng, tránh đặt trực tiếp dưới mái tôn ở Việt Nam, nơi nhiệt độ mái có thể lên 50–60°C vào mùa hè. Một tủ pin đặt trong phòng có thông gió tốt có thể kéo dài tuổi thọ thực tế thêm 20–30% so với đặt ngoài trời không che chắn.

Độ sâu xả (DoD): Đây là yếu tố ảnh hưởng lớn nhất đến số chu kỳ thực tế. Xả 80% dung lượng mỗi ngày cho khoảng 3.000–4.000 chu kỳ. Giảm xuống xả 50% mỗi ngày, cùng pack pin đó có thể đạt 6.000 chu kỳ trở lên. Nếu hệ thống cho phép, cài đặt ngưỡng xả tối thiểu ở 20–30% SOC thay vì 10% sẽ kéo dài tuổi thọ mà không ảnh hưởng nhiều đến lượng điện dùng được mỗi đêm. Bài về độ sâu xả DoD phân tích chi tiết mối quan hệ giữa DoD và số chu kỳ với dữ liệu thực nghiệm.

Tốc độ sạc (C-rate): Sạc ở 0,5C tạo ít nhiệt hơn và gây ít stress lên cấu trúc tinh thể so với sạc 1C. Xả liên tục ở 1C sinh nhiệt nhiều hơn xả 0,5C. BMS cần giám sát nhiệt độ cell trong cả hai trường hợp. Trong thực tế vận hành hệ điện mặt trời, MPPT controller tự động điều chỉnh dòng sạc theo bức xạ thực tế, nên C-rate hiếm khi đạt mức tối đa trong thời gian dài.

Chất lượng hệ thống đi kèm: Inverter kém chất lượng tạo ra ripple (dao động) trong dòng sạc DC, gây lão hóa cell nhanh hơn dù không thấy rõ ngay. BMS không thực hiện cell balancing đủ tốt khiến pack mất dung lượng sớm dù các cell riêng lẻ vẫn còn tốt. Đây là điểm mà đội ngũ kỹ thuật BRD Lab kiểm tra kỹ khi thiết kế hệ thống: chất lượng giao tiếp giữa inverter và BMS quyết định phần lớn tuổi thọ thực tế của pack.

Bao nhiêu điện thực sự được dùng: hiệu suất vòng khép kín của pin lưu trữ là bao nhiêu?

Không phải 100% điện sạc vào đều lấy ra được. Mỗi lần chuyển đổi năng lượng đều mất một phần dưới dạng nhiệt. LiFePO4 giữ lại 95–98%, nghĩa là sạc 10kWh vào, dùng được 9,5–9,8kWh ra.

Chỉ số này gọi là round-trip efficiency (hiệu suất vòng khép kín), tính bằng công thức: (năng lượng xả ra) / (năng lượng sạc vào) × 100%. Tổn thất xảy ra ở ba điểm: phản ứng điện hóa trong quá trình sạc và xả, nhiệt tỏa ra từ điện trở nội của cell và dây dẫn, và tự xả tự nhiên (self-discharge) khi pack không được sử dụng.

Bảng so sánh ba công nghệ pin lưu trữ phổ biến:

Chỉ số LiFePO4 NMC (Lithium NMC) Ắc quy axit chì
Round-trip efficiency 95–98% 90–95% 70–80%
Self-discharge/tháng 1–3% 2–5% 5–15%
Số chu kỳ (DoD 80%) 3.000–6.000 1.000–2.000 300–500
Nhiệt độ vận hành tối ưu 15–35°C 15–35°C 20–25°C

Tác động thực tế của chênh lệch hiệu suất: với hệ 10kWh, chênh lệch 20% giữa ắc quy axit chì (80%) và LiFePO4 (98%) tương đương 2kWh mất thêm mỗi ngày. Tính ra 730kWh/năm, với giá điện trung bình 2.500–3.500 đồng/kWh, đó là khoảng 1,8–2,5 triệu đồng lãng phí mỗi năm chỉ vì hiệu suất thấp hơn.

Self-discharge của LiFePO4 ở mức 1–3%/tháng. Pack pin để 3 tháng không sử dụng vẫn còn trên 90% SOC, không cần sạc bù thường xuyên như ắc quy axit chì.

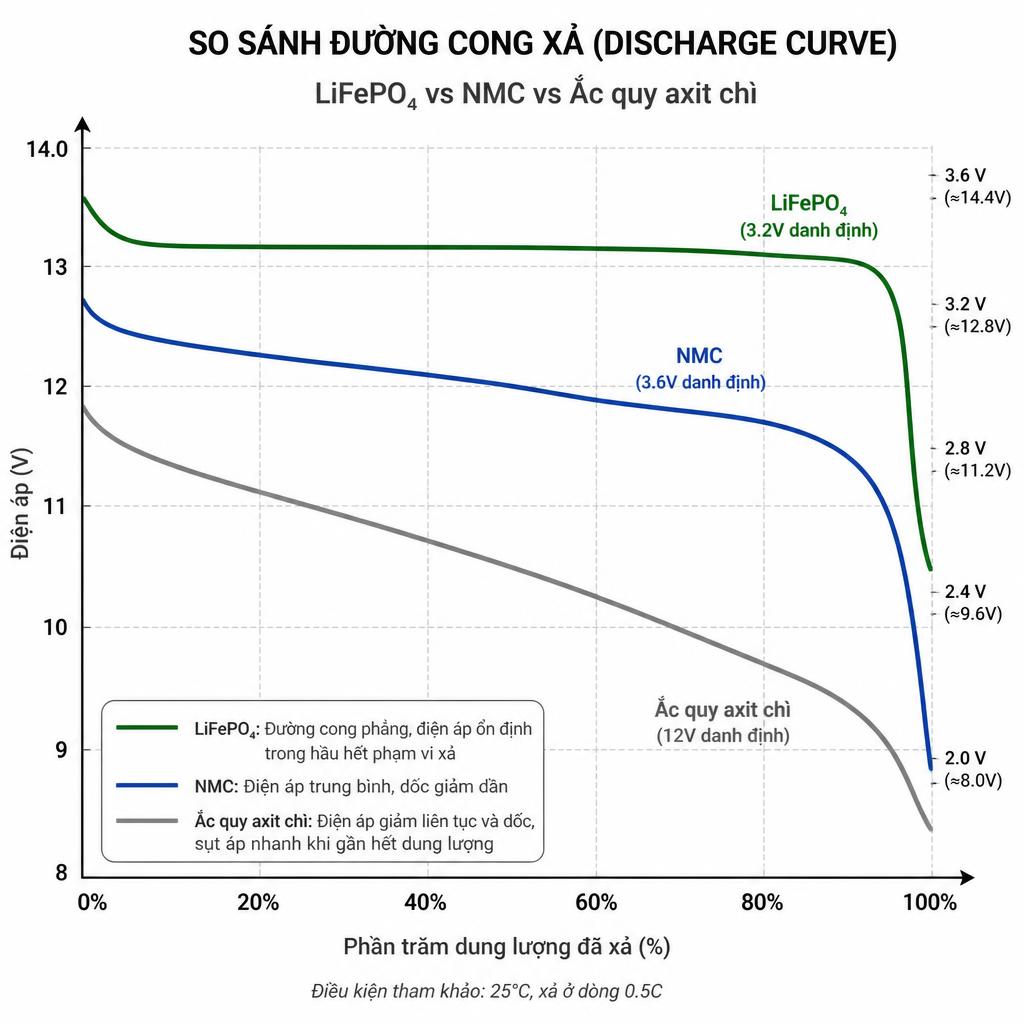

Biểu đồ so sánh đường cong xả (discharge curve) của LiFePO4, NMC và ắc quy axit chì, trục X là phần trăm dung lượng đã xả, trục Y là điện áp, thể hiện rõ đặc tính phẳng của LiFePO4 so với đường dốc của axit chì
Biểu đồ so sánh đường cong xả (discharge curve) của LiFePO4, NMC và ắc quy axit chì, trục X là phần trăm dung lượng đã xả, trục Y là điện áp, thể hiện rõ đặc tính phẳng của LiFePO4 so với đường dốc của axit chì

Tuổi thọ thực tế của pin lưu trữ năng lượng mặt trời: con số nào đáng tin?

LiFePO4 đạt 3.000–6.000 chu kỳ sạc/xả ở DoD 80%, tương đương 8–16 năm nếu vận hành một chu kỳ mỗi ngày. Đây là con số từ kiểm định theo chuẩn IEC 62619, không phải con số marketing.

Tuổi thọ pin chia thành hai loại cần phân biệt. Tuổi thọ chu kỳ (cycle life) đo bằng số lần sạc/xả trước khi dung lượng giảm xuống dưới 80% dung lượng ban đầu. Tuổi thọ lịch (calendar life) là thời gian thực tế tính bằng năm, ngay cả khi pack không được dùng nhiều. LiFePO4 có calendar life 10–15 năm, nghĩa là dù bạn chỉ dùng 200 chu kỳ/năm, pack vẫn lão hóa theo thời gian.

Bảng so sánh tuổi thọ thực tế theo điều kiện vận hành:

Điều kiện DoD Số chu kỳ ước tính Tuổi thọ (1 chu kỳ/ngày)
DoD 100% ~2.000–3.000 ~5,5–8 năm
DoD 80% ~3.000–5.000 ~8–14 năm
DoD 50% ~6.000+ ~16+ năm

Trong thực tế triển khai, tôi quan sát thấy nhiều pack pin bị giảm tuổi thọ sớm không phải do cell kém mà do ba nguyên nhân vận hành: nhiệt độ lắp đặt quá cao, BMS không thực hiện cell balancing đủ tốt, và inverter không giao tiếp được với BMS để kiểm soát SOC chính xác. Cả ba yếu tố này đều có thể kiểm soát được nếu hệ thống được thiết kế đúng từ đầu.

Chuẩn IEC 62619 quy định pack pin phải giữ trên 80% dung lượng ban đầu sau 2.000 chu kỳ kiểm định. Pack LiFePO4 chất lượng tốt thường vượt ngưỡng này, đạt 85–90% dung lượng sau 2.000 chu kỳ trong điều kiện kiểm định chuẩn (25°C, DoD 80%, C-rate 0,5C). Tuổi thọ pin lithium và các yếu tố tác động được phân tích chi tiết hơn trong bài riêng về chủ đề này.

Hiệu suất round-trip cao và tuổi thọ dài tạo ra lợi thế kinh tế rõ ràng. Chi phí trên mỗi kWh điện lưu trữ thực tế của LiFePO4 thấp hơn đáng kể so với ắc quy axit chì khi tính trên toàn vòng đời, dù giá đầu tư ban đầu cao hơn.

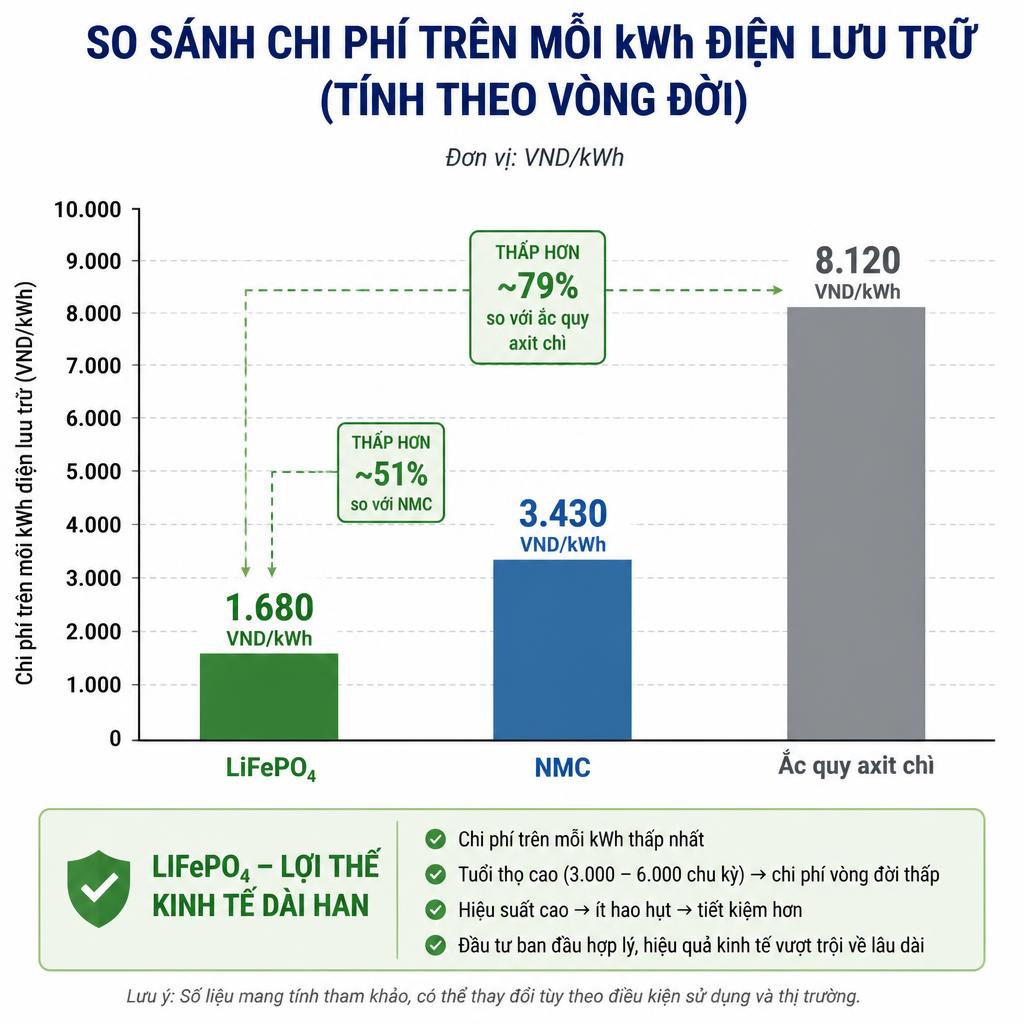

Biểu đồ cột so sánh chi phí trên mỗi kWh điện lưu trữ (tính theo vòng đời) giữa LiFePO4, NMC và ắc quy axit chì, đơn vị VND/kWh, thể hiện rõ lợi thế kinh tế dài hạn của LiFePO4
Biểu đồ cột so sánh chi phí trên mỗi kWh điện lưu trữ (tính theo vòng đời) giữa LiFePO4, NMC và ắc quy axit chì, đơn vị VND/kWh, thể hiện rõ lợi thế kinh tế dài hạn của LiFePO4

Tổng kết nguyên lý hoạt động và ứng dụng thực tế

Toàn bộ cơ chế hoạt động của pin lưu trữ năng lượng mặt trời quy về một vòng chuyển đổi năng lượng liên tục: điện năng từ tấm pin PV biến thành năng lượng hóa học qua phản ứng intercalation của ion Li⁺, rồi giải phóng ngược lại thành dòng điện khi tải cần. BMS giám sát và bảo vệ từng bước trong vòng đó. MPPT và inverter hybrid điều phối toàn bộ luồng năng lượng giữa PV, pack pin và lưới điện.

Hiểu đúng cơ chế này giúp bạn đưa ra quyết định kỹ thuật chính xác hơn: chọn DoD vận hành phù hợp để cân bằng giữa dung lượng dùng được và tuổi thọ, lắp đặt pack pin trong điều kiện nhiệt độ đúng, và chọn inverter có giao thức giao tiếp tương thích với BMS. Nếu bạn muốn tìm hiểu thêm về quy trình kích hoạt pack pin lần đầu, bài về cách kích hoạt pin lưu trữ năng lượng mặt trời hướng dẫn từng bước cụ thể.

BRD Lab thiết kế và đóng pack pin LiFePO4 tùy chỉnh cho hệ điện mặt trời tại Việt Nam, từ hệ dân dụng 5–20kWh đến hệ thương mại và công nghiệp. Nếu bạn cần tư vấn về dịch vụ đóng pin lưu trữ năng lượng mặt trời phù hợp với hệ thống đang có hoặc đang lên kế hoạch lắp đặt, liên hệ trực tiếp qua số 0566868333 hoặc email brdlab.vn@gmail.com để được tư vấn kỹ thuật cụ thể theo thực tế công trình của bạn.

Câu hỏi thường gặp

Pin lưu trữ năng lượng mặt trời và tấm pin mặt trời khác nhau thế nào?

Tấm pin mặt trời (solar panel) tạo ra điện từ ánh sáng nhờ hiệu ứng quang điện trong vật liệu silicon. Pin lưu trữ (storage battery) không tạo ra điện, nó chỉ tích trữ điện năng dưới dạng năng lượng hóa học và trả lại khi cần. Hai thành phần này hoạt động độc lập về mặt vật lý nhưng phối hợp với nhau trong cùng một hệ thống thông qua inverter và MPPT controller.

Ion Li⁺ di chuyển theo chiều nào khi sạc và khi xả?

Khi sạc, ion Li⁺ di chuyển từ cathode (LiFePO4) qua chất điện phân sang anode (graphite) và chèn vào cấu trúc graphite. Khi xả, chiều di chuyển đảo ngược hoàn toàn: ion rời anode, di chuyển về cathode. Điện tử di chuyển qua mạch ngoài theo chiều ngược với ion, tạo thành dòng điện cấp cho tải.

BMS có bắt buộc phải có trong hệ pin lưu trữ năng lượng mặt trời không?

BMS là bắt buộc cho bất kỳ pack pin lithium nào, bao gồm LiFePO4. Không có BMS, một cell bị sạc quá mức hoặc xả quá sâu sẽ hỏng toàn bộ pack trong vài tháng. BMS giám sát điện áp từng cell với độ chính xác ±0,01V, bảo vệ quá sạc (cắt ở 3,65V/cell), quá xả (cắt ở 2,5V/cell), quá dòng và quá nhiệt. Ngoài bảo vệ, BMS còn thực hiện cell balancing để duy trì dung lượng tối đa của pack theo thời gian.

Tại sao điện áp pin LiFePO4 ổn định hơn ắc quy axit chì trong quá trình xả?

LiFePO4 có đặc tính đường cong xả phẳng (flat discharge curve): điện áp mỗi cell duy trì gần 3,2V trong suốt 80–85% quá trình xả. Đặc tính này xuất phát từ cơ chế hai pha trong phản ứng điện hóa của LiFePO4, nơi điện áp cân bằng ở mức cố định trong suốt quá trình ion di chuyển. Ắc quy axit chì không có cơ chế này, điện áp giảm tuyến tính liên tục từ đầu đến cuối quá trình xả, gây sụt áp cho thiết bị sử dụng.

Round-trip efficiency 95–98% của LiFePO4 có nghĩa là gì trong thực tế?

Round-trip efficiency là tỷ lệ năng lượng lấy ra được so với năng lượng sạc vào. LiFePO4 đạt 95–98%, nghĩa là sạc 10kWh vào pack, dùng được 9,5–9,8kWh. So với ắc quy axit chì ở mức 70–80%, chênh lệch 20% tương đương 2kWh mất thêm mỗi ngày với hệ 10kWh, tức khoảng 730kWh/năm hay 1,8–2,5 triệu đồng lãng phí mỗi năm chỉ vì hiệu suất thấp hơn.

Nhiệt độ môi trường ảnh hưởng thế nào đến hiệu quả vận hành của pin lưu trữ?

LiFePO4 hoạt động tốt nhất ở 15–35°C. Dưới 0°C, dung lượng giảm 20–30% do chất điện phân trở nên nhớt hơn, làm chậm tốc độ di chuyển ion. Trên 45°C, tốc độ lão hóa cell tăng nhanh, rút ngắn tuổi thọ đáng kể. Tại Việt Nam, nhiệt độ mái tôn có thể lên 50–60°C vào mùa hè, vì vậy nên lắp pack pin trong không gian có thông gió tốt để duy trì nhiệt độ vận hành trong ngưỡng tối ưu.

Hệ hybrid khác hệ off-grid như thế nào về cách sử dụng pin?

Trong hệ hybrid, inverter tự động điều phối giữa PV, pin và lưới điện theo logic ưu tiên: cấp tải từ PV trước, sạc pin nếu dư, kéo từ pin khi PV không đủ, và lấy từ lưới khi pin chạm ngưỡng SOC tối thiểu (thường 20%). Pin không bao giờ xả hoàn toàn. Trong hệ off-grid, không có lưới bù, pin phải chịu toàn bộ tải khi không có nắng, DoD thường được đẩy lên 80–90% và dung lượng pack cần tính toán kỹ hơn để đảm bảo đủ điện trong 1–2 ngày không có bức xạ.
