Cách Bảo Trì Pin Áp Cao: Lịch Kiểm Tra và Hạng Mục Kỹ Thuật

Pin áp cao là hệ thống pin lithium ghép nhiều mô-đun nối tiếp để đạt điện áp vận hành từ 96V đến 512V, dùng phổ biến trong hệ lưu trữ năng lượng (ESS), điện mặt trời quy mô lớn và các ứng dụng công nghiệp nặng. Số mô-đun nhiều hơn đồng nghĩa rủi ro mất cân bằng cell và tổn thất kết nối tích lũy nhanh hơn so với pack điện áp thấp. Dữ liệu từ các hệ thống ESS tôi trực tiếp khảo sát cho thấy hệ pin không có lịch bảo dưỡng định kỳ suy giảm dung lượng 20–30% chỉ sau 2 năm vận hành. Hệ pin bảo trì đúng cách duy trì SOH (State of Health) trên 80% sau 5 năm.

Pin Áp Cao Cần Bảo Trì Khác Gì So Với Pin Thông Thường

Pin lưu trữ áp cao vận hành ở dải điện áp 96–512V tùy số mô-đun ghép nối tiếp, khác biệt căn bản so với pack áp thấp 48–51,2V thông thường. Sự khác biệt này kéo theo yêu cầu bảo trì nghiêm ngặt hơn trên ba phương diện chính.

Thứ nhất, số lượng cell nhiều hơn làm tăng xác suất xuất hiện cell lệch điện áp theo thời gian. Một pack 200V LiFePO4 chứa khoảng 62 cell nối tiếp. Chỉ cần một cell yếu, toàn bộ chuỗi bị ảnh hưởng. Thứ hai, điện áp tích lũy lớn hơn đòi hỏi quy trình an toàn điện nghiêm ngặt hơn nhiều so với pack 48V. Thứ ba, kết nối bus bar nhiều hơn tạo ra nhiều điểm tiếp xúc có thể oxy hóa hoặc lỏng bu lông theo chu kỳ nhiệt.

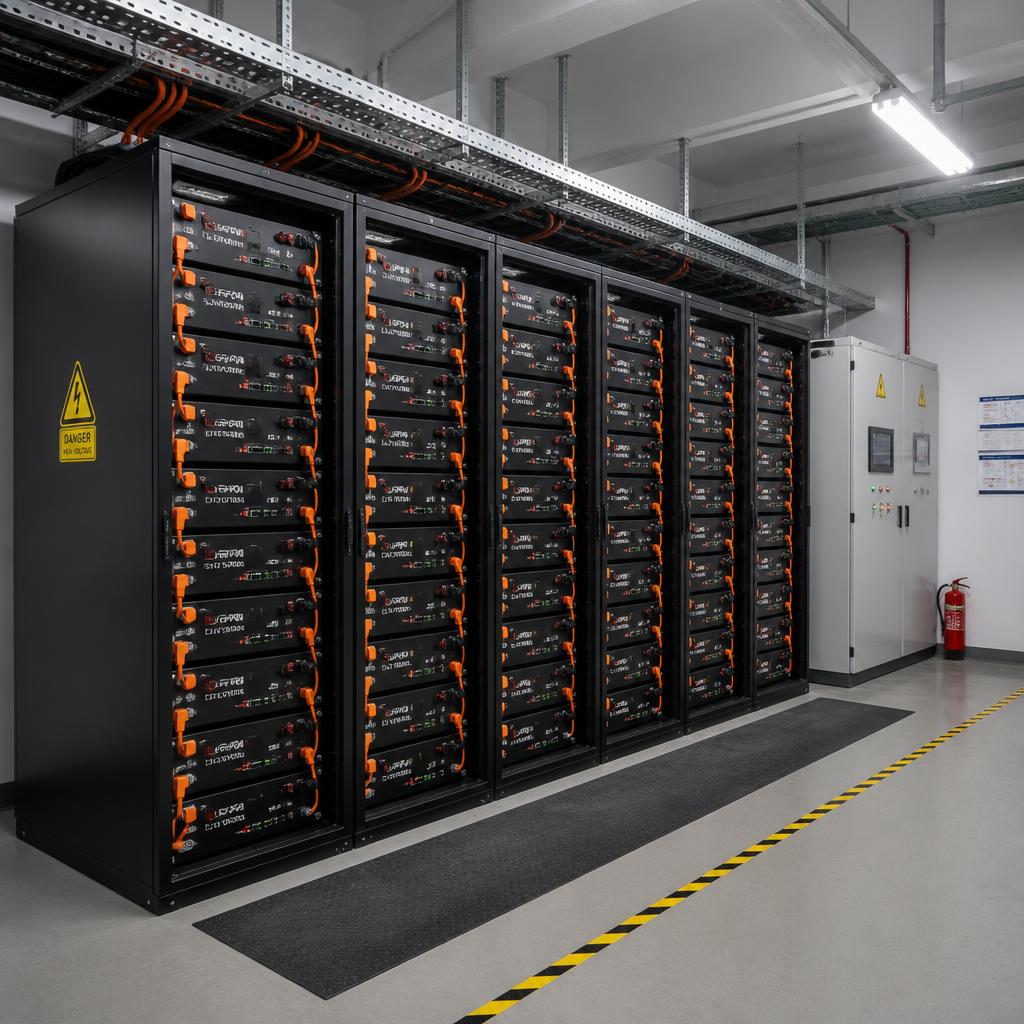

Ứng dụng thực tế của hệ pin áp cao bao gồm: ESS nhà máy và tòa nhà (200V–512V), pin lưu trữ năng lượng mặt trời cao áp kết hợp inverter hybrid, và hệ thống dự phòng điện công suất lớn. Với hệ vận hành liên tục 24/7, thiếu bảo trì định kỳ còn dẫn đến nguy cơ nhiệt runaway, tình trạng một cell quá nhiệt kích hoạt phản ứng dây chuyền sang các cell lân cận. Để hiểu rõ hơn về quy trình vận hành hàng ngày, bạn có thể tham khảo thêm bài cách vận hành hệ pin áp cao.

Lịch Bảo Trì Pin Áp Cao Theo Chu Kỳ

Lịch bảo trì pin áp cao chia thành 4 chu kỳ: hàng tuần (kiểm tra nhanh trực quan), hàng tháng (đo điện áp và nhiệt độ từng mô-đun), hàng quý (kiểm tra kết nối và cân bằng cell), hàng năm (kiểm tra toàn diện và vệ sinh hệ thống). Mỗi chu kỳ phù hợp với tốc độ tích lũy hư hỏng của từng hạng mục, ví dụ, drift điện áp giữa các mô-đun tích lũy chậm nên đo hàng tháng là đủ, trong khi lỏng bu lông do rung động cần kiểm tra mỗi quý.

Chu kỳ	Hạng mục	Công cụ cần dùng	Tiêu chuẩn chấp nhận
Hàng tuần	Quan sát trực quan; đọc BMS dashboard; kiểm tra đèn cảnh báo	Mắt thường, BMS app/màn hình	Không phồng, không rò rỉ, không mùi lạ; không có cảnh báo lỗi
Hàng tháng	Đo điện áp từng mô-đun; ghi log nhiệt độ; kiểm tra độ ẩm khu vực lắp đặt	Đồng hồ vạn năng (±1mV), nhiệt kế hồng ngoại, ẩm kế	Chênh lệch điện áp giữa các mô-đun ≤ 50mV; nhiệt độ 20°C–45°C; độ ẩm ≤ 80% RH
Hàng quý	Đo điện trở tiếp xúc bus bar; siết bu lông; kiểm tra delta cell voltage; vệ sinh đầu nối	Micro-ohmmeter, cờ lê lực (torque wrench)	Điện trở tiếp xúc ≤ 1mΩ; moment siết đúng spec; delta cell ≤ 50mV
Hàng năm	Vệ sinh toàn hệ thống; kiểm tra cáp; đo cách điện; capacity test; cập nhật firmware BMS	Megohmmeter (500V DC), thiết bị xả tải có kiểm soát	Điện trở cách điện ≥ 1MΩ; SOH ≥ 80%

Tần suất trên áp dụng cho môi trường vận hành tiêu chuẩn. Khi nhiệt độ môi trường vượt 35°C hoặc độ ẩm vượt 80% RH, tăng tần suất kiểm tra kết nối lên hàng tháng thay vì hàng quý. Tôi đã gặp nhiều hệ thống lắp trong nhà xưởng không điều hòa ở miền Nam, sau 6 tháng, điện trở tiếp xúc tại bus bar tăng gấp 3 lần so với hệ lắp trong phòng máy có kiểm soát nhiệt độ.

Hạng Mục Bảo Trì Hàng Tháng: Đo Điện Áp và Nhiệt Độ Từng Mô-đun

Mỗi tháng, đo điện áp từng mô-đun và so sánh chênh lệch, nếu delta vượt 50mV giữa các mô-đun, cần điều tra nguyên nhân ngay. Đồng thời ghi log nhiệt độ vận hành để phát hiện mô-đun bị nóng bất thường. Quy trình gồm 5 bước sau.

Bước 1: Chuẩn bị dụng cụ và tài liệu. Chuẩn bị đồng hồ vạn năng độ chính xác ±1mV, sơ đồ kết nối pack pin (biết vị trí từng mô-đun), nhiệt kế hồng ngoại và sổ ghi log (hoặc file Excel theo dõi). Không đo khi pack đang sạc hoặc xả tải nặng. Để pack nghỉ ít nhất 30 phút trước khi đo để điện áp ổn định.

Bước 2: Đo điện áp từng mô-đun theo thứ tự. Đo lần lượt từ mô-đun 1 đến mô-đun cuối theo sơ đồ. Ghi lại từng giá trị ngay sau khi đo, không đo hết rồi mới ghi vì dễ nhầm thứ tự.

Bước 3: Tính delta điện áp và đánh giá. Delta = giá trị cao nhất trừ giá trị thấp nhất. Ngưỡng bình thường: delta ≤ 50mV. Cảnh báo: delta 50–100mV, cần theo dõi sát chu kỳ tiếp theo. Cần xử lý ngay: delta > 100mV, có thể mô-đun đang suy giảm hoặc cell bên trong bị lỗi.

Bước 4: Đo nhiệt độ bề mặt từng mô-đun. Dùng nhiệt kế hồng ngoại, đo tại điểm giữa mặt trước mỗi mô-đun. Mô-đun nóng hơn các mô-đun còn lại trên 5°C là dấu hiệu kết nối kém hoặc cell bên trong bị lỗi. Ghi lại nhiệt độ cao nhất và thấp nhất của toàn pack.

Bước 5: Ghi log và so sánh xu hướng. Điền đầy đủ vào bảng theo dõi, ngày đo, giá trị từng mô-đun, delta, nhiệt độ cao nhất. So sánh với tháng trước để phát hiện xu hướng suy giảm dần. Một mô-đun giảm đều 5mV mỗi tháng trong 3 tháng liên tiếp là tín hiệu cần kiểm tra chuyên sâu, dù delta hiện tại vẫn trong ngưỡng chấp nhận.

Hạng Mục Bảo Trì Hàng Quý: Kiểm Tra Kết Nối Bus Bar và Siết Bu Lông

Mỗi quý, kiểm tra điện trở tiếp xúc tại tất cả đầu nối bus bar, giá trị vượt 1mΩ cho thấy tiếp xúc kém, gây phát nhiệt và tổn thất điện năng. Đồng thời siết lại bu lông theo đúng moment lực quy định. Phần này bao gồm ba hạng mục: đo điện trở bus bar, siết bu lông và kiểm tra cân bằng cell qua BMS log.

Kiểm tra bus bar:

Điện trở tiếp xúc tăng theo thời gian do oxy hóa bề mặt đồng hoặc nhôm, rung động làm lỏng bu lông, và giãn nở nhiệt theo chu kỳ sạc/xả. Điện trở tăng gấp đôi có thể làm điểm nối phát nhiệt thêm 10–15°C trong điều kiện tải cao.

1. Quan sát trực quan trước khi đo: tìm dấu xỉn màu, oxy hóa xanh/trắng trên đồng, hoặc vết cháy xém quanh đầu nối. Đây là dấu hiệu tiếp xúc kém đã tồn tại một thời gian.

2. Dùng micro-ohmmeter đo điện trở tiếp xúc tại từng điểm nối. Ghi lại và so sánh với lần đo trước.

3. Đánh giá theo ngưỡng: ≤ 0,5mΩ là tốt; 0,5–1mΩ chấp nhận được nhưng cần theo dõi; > 1mΩ cần vệ sinh hoặc thay thế đầu nối.

4. Vệ sinh đầu nối bằng vải khô hoặc bàn chải đồng. Không dùng dung môi ướt gần cell pin.

Siết bu lông theo moment lực:

1. Tra cứu moment lực theo spec nhà sản xuất. Giá trị phổ biến: bu lông M6 siết 8–10 N·m; bu lông M8 siết 12–15 N·m.

2. Dùng cờ lê lực, không siết bằng cảm tay vì dễ siết thiếu hoặc quá lực làm hỏng ren.

3. Siết theo thứ tự chéo (cross pattern) nếu có nhiều điểm siết trên cùng một bus bar để phân bổ lực đều.

Kiểm tra cân bằng cell qua BMS log:

Nếu BMS log ghi nhận delta cell voltage vượt 50mV liên tục qua nhiều chu kỳ sạc/xả, đây là dấu hiệu mất cân bằng đang tích lũy. Tình trạng này cần xử lý chuyên sâu hơn, bạn có thể tham khảo bài về cân bằng cell pin lithium để hiểu cơ chế và phương án xử lý.

Hạng Mục Bảo Trì Hàng Năm: Kiểm Tra Toàn Diện và Test Dung Lượng

Mỗi năm, thực hiện capacity test để đo dung lượng thực tế còn lại, đây là chỉ số trực tiếp phản ánh sức khỏe tổng thể (SOH) của hệ pin. Đồng thời kiểm tra điện trở cách điện toàn hệ thống để phát hiện rò rỉ điện trước khi xảy ra sự cố. Quy trình gồm 6 bước.

Bước 1: Vệ sinh toàn bộ hệ thống. Thổi bụi bằng khí nén khô, lau sạch bề mặt mô-đun và tủ pin. Bụi tích tụ trên bề mặt mô-đun cản trở tản nhiệt và có thể tạo đường dẫn điện trong môi trường ẩm.

Bước 2: Kiểm tra toàn bộ dây cáp. Quan sát vỏ cách điện có nứt, cứng giòn, hoặc biến màu không. Thay thế ngay nếu phát hiện hư hỏng, vỏ cáp nứt trong môi trường ẩm là nguyên nhân phổ biến gây rò rỉ điện từ từ.

Bước 3: Đo điện trở cách điện. Dùng megohmmeter (500V DC). Ngưỡng chấp nhận: ≥ 1MΩ. Giá trị 500kΩ–1MΩ là cảnh báo, cần tìm nguồn rò rỉ. Dưới 500kΩ là nguy hiểm, dừng vận hành ngay và kiểm tra toàn bộ cáp, đầu nối.

Bước 4: Thực hiện capacity test. Sạc đầy 100% SOC theo quy trình chuẩn, để nghỉ 1 giờ. Sau đó xả với dòng chuẩn 0,2C đến cutoff voltage của hệ thống. Ghi lại Ah thực tế xả được.

Bước 5: Tính SOH và quyết định hành động. SOH (%) = (Ah thực tế / Ah danh định) × 100%. SOH ≥ 80%: tiếp tục vận hành bình thường. SOH 70–80%: lên kế hoạch thay thế mô-đun yếu trong 6–12 tháng tới. SOH < 70%: thay thế ngay vì hiệu suất hệ thống suy giảm đáng kể và rủi ro sự cố tăng cao. Pin LiFePO4 áp cao bảo trì đúng cách duy trì SOH ≥ 80% sau 5 năm và đạt tuổi thọ 8–12 năm tương ứng khoảng 6.000 chu kỳ sạc/xả.

Bước 6: Cập nhật firmware BMS. Kiểm tra nhà sản xuất có phát hành bản firmware mới không. Firmware mới thường cải thiện thuật toán cân bằng cell chủ động và ngưỡng bảo vệ. Ghi lại phiên bản firmware vào hồ sơ bảo trì. Toàn bộ kết quả từ bước 1 đến bước 6 cần lưu vào hồ sơ bảo trì để theo dõi xu hướng suy giảm qua các năm.

Lưu Ý An Toàn Khi Bảo Trì Hệ Pin Điện Áp Cao

Điện áp DC trên 60V đủ gây tử vong, hệ pin 96V trở lên đòi hỏi quy trình lockout/tagout (LOTO) và thiết bị bảo hộ cách điện trước khi bất kỳ ai chạm vào đầu nối. DC nguy hiểm hơn AC cùng điện áp vì không có zero-crossing, cơ thể người không thể tự thoát khỏi dòng điện DC một khi đã bị giật. Không có ngoại lệ cho quy tắc này.

Thiết bị bảo hộ cá nhân (PPE) bắt buộc:

1. Găng tay cách điện Class 0 (chịu 1000V AC / 1500V DC). Kiểm tra không có vết rách hoặc thủng trước mỗi lần dùng bằng cách thổi phồng và bóp nhẹ.

2. Kính bảo hộ chống tia lửa điện (arc flash rated), không dùng kính thường.

3. Giày cách điện. Tháo đồng hồ, nhẫn, vòng tay và bất kỳ vật kim loại nào trước khi làm việc.

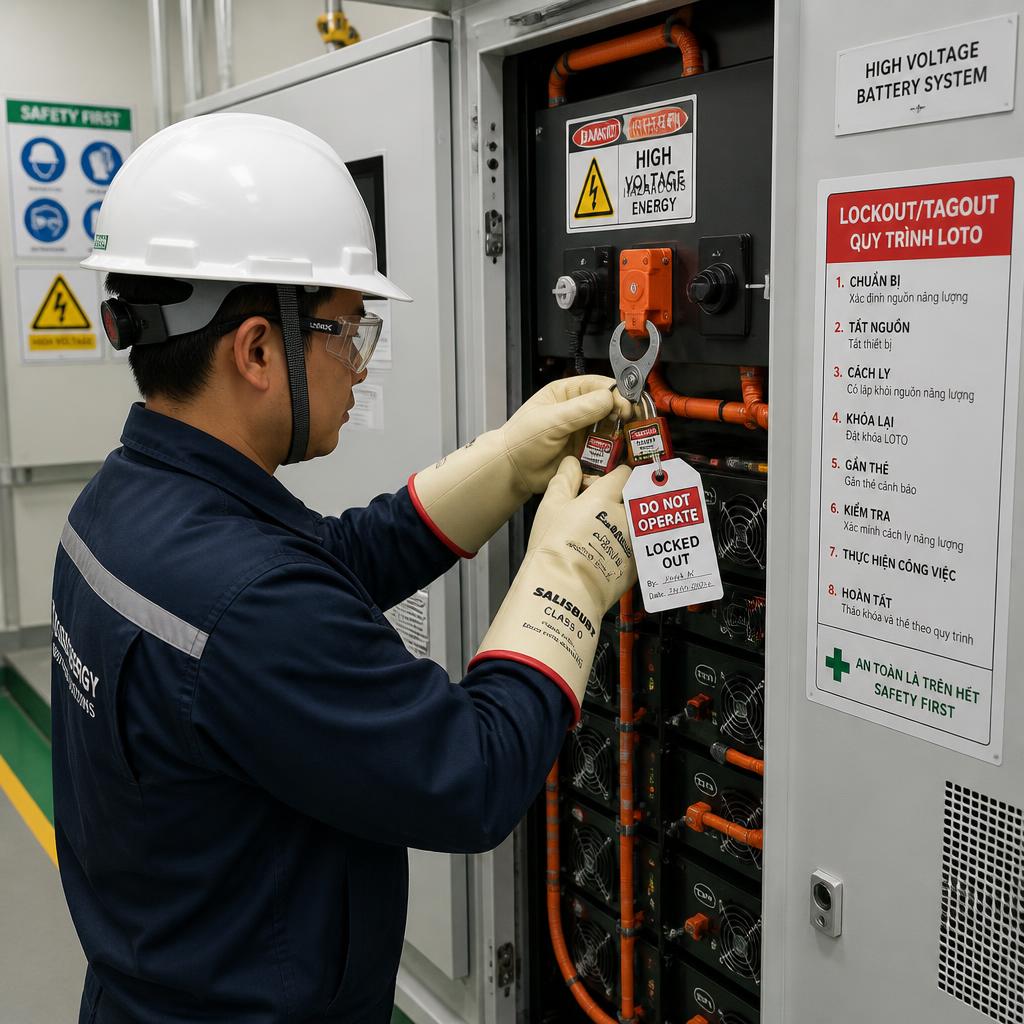

Quy trình Lockout/Tagout (LOTO) trước bảo trì:

1. Thông báo cho tất cả người liên quan, dừng vận hành hệ thống.

2. Ngắt cầu dao chính (main breaker) và contactor chính.

3. Khóa cầu dao bằng khóa cá nhân (personal lock). Mỗi kỹ thuật viên dùng một khóa riêng, không dùng chung.

4. Dán thẻ cảnh báo (tag) ghi rõ tên, ngày, lý do dừng máy.

5. Dùng đồng hồ vạn năng xác nhận điện áp tại đầu nối = 0V trước khi chạm tay vào bất kỳ điểm nào.

Lưu ý theo cấp điện áp:

Hệ 48V–80V: nguy hiểm khi tiếp xúc trực tiếp, bắt buộc PPE cơ bản. Hệ 96V–200V: nguy hiểm cao, bắt buộc LOTO đầy đủ và làm việc theo cặp, không làm một mình. Hệ trên 200V: yêu cầu kỹ thuật viên có chứng chỉ điện cao áp và thiết bị đo cách điện chuyên dụng.

Cấm tuyệt đối: làm ngắn mạch đầu nối để “xả điện nhanh”; dùng dụng cụ kim loại không cách điện; làm việc một mình với hệ trên 96V. Tôi từng gặp trường hợp kỹ thuật viên dùng tua vít kim loại chạm vào hai cực bus bar khi “thử nhanh”, kết quả là vết bỏng và hư hỏng đầu nối nghiêm trọng. Chi phí sửa chữa cao hơn nhiều so với 5 phút thực hiện LOTO đúng quy trình.

Những Câu Hỏi Thường Gặp Khi Bảo Dưỡng Pin Áp Cao

Checklist Bảo Trì Pin Áp Cao: Tổng Hợp Theo Chu Kỳ

Checklist dưới đây tổng hợp tất cả hạng mục theo 4 chu kỳ, dùng trực tiếp trong quá trình kiểm tra thực địa hoặc in ra lưu tại tủ pin.

Hàng tuần:
☐ Quan sát trực quan toàn bộ mô-đun (phồng / rò rỉ / mùi lạ)
☐ Đọc BMS dashboard: điện áp tổng, SOC, nhiệt độ
☐ Kiểm tra đèn cảnh báo và log lỗi BMS

Hàng tháng:
☐ Đo điện áp từng mô-đun bằng đồng hồ vạn năng
☐ Tính delta điện áp và ghi log so sánh với tháng trước
☐ Đo nhiệt độ bề mặt từng mô-đun bằng nhiệt kế hồng ngoại
☐ Kiểm tra độ ẩm khu vực lắp đặt

Hàng quý:
☐ Đo điện trở tiếp xúc tại tất cả đầu nối bus bar
☐ Siết bu lông theo moment lực quy định (cờ lê lực)
☐ Kiểm tra delta cell voltage qua BMS log
☐ Vệ sinh đầu nối bằng vải khô hoặc bàn chải đồng

Hàng năm:
☐ Vệ sinh toàn hệ thống bằng khí nén khô
☐ Kiểm tra vỏ cách điện toàn bộ dây cáp
☐ Đo điện trở cách điện bằng megohmmeter (500V DC)
☐ Thực hiện capacity test và tính SOH
☐ Cập nhật firmware BMS nếu có bản mới
☐ Lưu toàn bộ kết quả vào hồ sơ bảo trì

Hệ Pin Áp Cao Được Bảo Trì Đúng Cách Kéo Dài Tuổi Thọ Bao Nhiêu Năm

Pin LiFePO4 áp cao bảo trì đúng cách đạt 3.000–6.000 chu kỳ sạc/xả và tuổi thọ 8–12 năm. Hệ thống không có lịch bảo dưỡng thường suy giảm SOH xuống dưới 70% sau 3–4 năm, tức là mất hơn 30% dung lượng chỉ trong nửa đầu vòng đời thiết kế. Bảo trì đúng cách kéo dài gấp đôi thời gian đạt ngưỡng thay thế.

Ba điểm nền tảng cần ghi nhớ: lịch bảo trì 4 chu kỳ (tuần / tháng / quý / năm) tạo ra hệ thống phát hiện sớm trước khi hư hỏng nhỏ trở thành sự cố lớn; kiểm tra kết nối bus bar và cân bằng cell hàng quý ngăn phần lớn sự cố phổ biến; và quy trình LOTO đúng chuẩn bảo vệ người thực hiện bảo trì trước rủi ro điện áp cao.
