Tên cell pin lithium không phải ngẫu nhiên. Cell 18650 = Ø18 mm đường kính, dài 65.0 mm. Cell 21700 = Ø21 mm, dài 70.0 mm. Hệ thống mã hóa này áp dụng trực tiếp cho toàn bộ dòng cell hình trụ theo chuẩn IEC 60086, giúp bạn đọc kích thước vật lý ngay từ tên gọi mà không cần tra datasheet. Tôi làm việc với cell pin hàng ngày tại BRD Lab và nhận thấy đây là kiến thức nền mà phần lớn người đóng pack bỏ qua, dẫn đến sai sót khi thiết kế vỏ hoặc chọn nhầm holder.
Hệ thống mã hóa kích thước cell pin lithium hoạt động như thế nào?
Tên cell pin lithium hình trụ mã hóa trực tiếp kích thước vật lý theo quy ước IEC 60086. Hai chữ số đầu là đường kính tính bằng mm. Ba chữ số sau là chiều dài nhân 10, tức chiều dài thực = 3 chữ số cuối ÷ 10 (mm). Lý do nhân 10 là để tránh số thập phân trong tên gọi, giữ ký hiệu gọn và nhất quán.
Áp dụng công thức này, bạn đọc được kích thước của bất kỳ cell trụ nào chỉ trong vài giây:
| Mã cell | Đường kính (mm) | Chiều dài (mm) |
|---|---|---|
| 10440 | 10 | 44.0 |
| 14500 | 14 | 50.0 |
| 18650 | 18 | 65.0 |
| 21700 | 21 | 70.0 |
| 32700 | 32 | 70.0 |
Một lưu ý thực tế: một số nhà sản xuất thêm chữ cái ở cuối tên cell, ví dụ 18650A hoặc 18650B. Đây là ký hiệu nội bộ của hãng, không liên quan đến kích thước. Kích thước vật lý vẫn giữ nguyên theo mã số. Hệ thống mã hóa này chỉ áp dụng cho cell hình trụ. Cell pouch và cell prismatic dùng quy ước đo kích thước hoàn toàn khác, tôi sẽ phân tích ở hai phần tiếp theo.

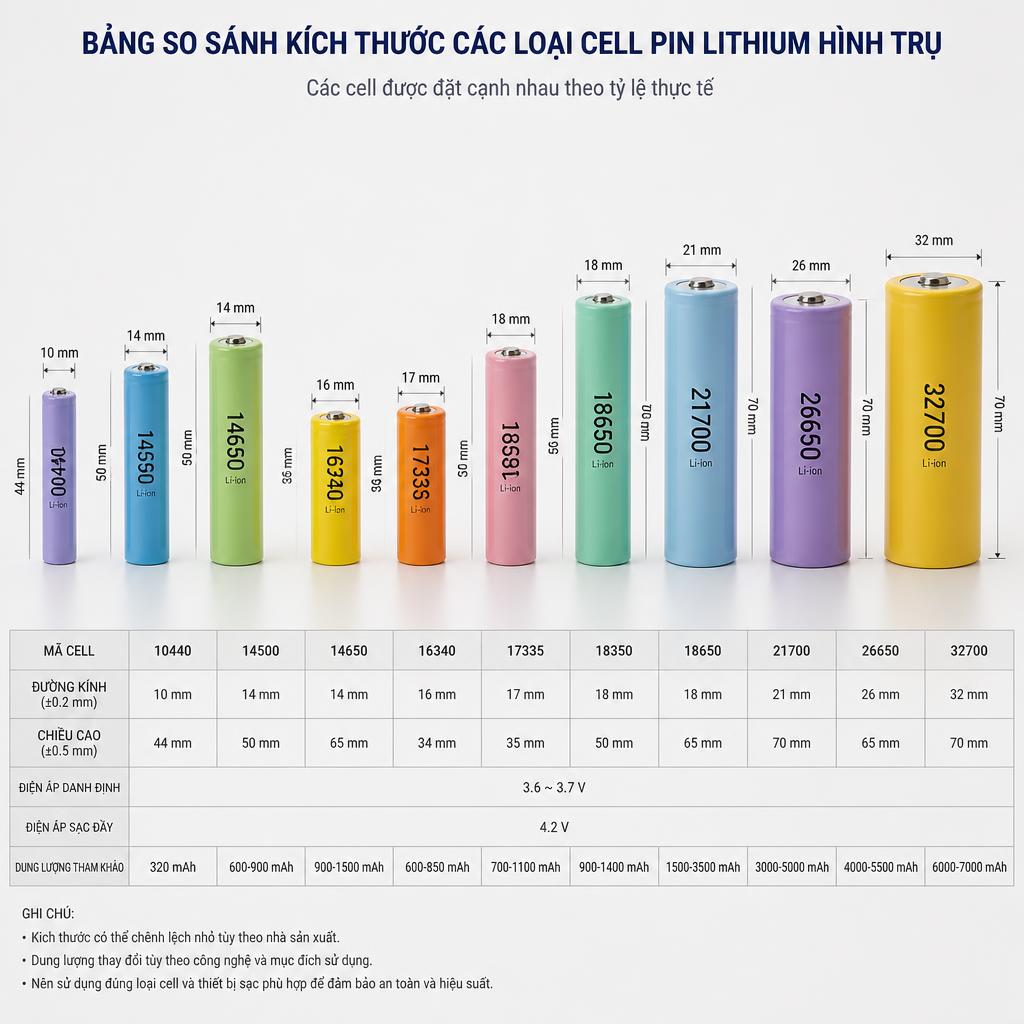

Kích thước cell pin lithium hình trụ: Từ 10440 đến 32700 có gì khác nhau?
Cell trụ phổ biến trải từ Ø10 mm đến Ø32 mm, phục vụ ứng dụng từ đèn pin nhỏ đến pack xe nâng công suất lớn. Bảng dưới tổng hợp 7 loại cell trụ được dùng nhiều nhất, kèm dung lượng điển hình và ứng dụng chính.
| Mã cell | Đường kính (mm) | Chiều dài (mm) | Dung lượng điển hình | Hóa học phổ biến | Ứng dụng điển hình |
|---|---|---|---|---|---|
| 10440 | 10 | 44 | 350–600 mAh | Li-ion | Đèn pin mini, thiết bị nhỏ |
| 14500 | 14 | 50 | 600–900 mAh | Li-ion | Đèn pin, thiết bị cầm tay |
| 18650 | 18 | 65 | 2000–3600 mAh | Li-ion, LiFePO4 | Laptop, đèn pin, pack DIY |
| 21700 | 21 | 70 | 3500–5000 mAh | Li-ion, LiFePO4 | EV, ESS, công cụ điện |
| 26650 | 26 | 65 | 2500–5000 mAh | LiFePO4 | Pack công suất vừa, đèn chiếu sáng |
| 32650 | 32 | 65 | 5000–6000 mAh | LiFePO4 | Pack công suất lớn |
| 32700 | 32 | 70 | 6000–8000 mAh | LiFePO4 | Xe điện, xe nâng, ESS quy mô lớn |
Cell 18650 là tiêu chuẩn công nghiệp lâu đời nhất, xuất hiện trong hầu hết pack DIY và thiết bị tiêu dùng toàn cầu. Nguồn cung dồi dào, giá thành thấp và dễ tìm mua là lý do nó vẫn phổ biến dù đã ra đời từ thập niên 1990.
Cell 21700 có thể tích lớn hơn 18650 khoảng 50%, dẫn đến dung lượng cao hơn 30–40% cùng hóa học. Ít mối hàn hơn trong pack là lợi thế thực tế khi đóng số lượng lớn. Tesla chuyển sang dùng 21700 từ năm 2017 cho dòng Model 3, một phần vì mật độ năng lượng của cell 21700 đạt khoảng 300 Wh/L so với ~250 Wh/L của 18650.
Cell 32700 (LiFePO4) phổ biến trong pack xe nâng và hệ thống lưu trữ năng lượng quy mô lớn. Dung lượng 6000–8000 mAh mỗi cell, kết hợp hóa học LiFePO4 bền và an toàn, khiến đây là lựa chọn thực tế cho các ứng dụng công nghiệp nặng. Tôi đã triển khai nhiều pack xe nâng dùng cell 32700 và nhận thấy tolerance sản xuất cần được kiểm tra kỹ: ±0.5 mm đường kính và ±1 mm chiều dài là dải bình thường, nhưng phải tính vào thiết kế vỏ pack ngay từ đầu.
Hóa học cell (LiFePO4 so với Li-ion NMC) ảnh hưởng trực tiếp đến dung lượng đạt được trong cùng một kích thước vỏ. Để hiểu sự khác biệt này sâu hơn, bạn có thể tham khảo bài phân tích các dòng hóa học pin lithium phổ biến hiện nay.
Cell pouch có kích thước như thế nào và đọc thông số ra sao?
Cell pouch không có mã kích thước chuẩn quốc tế như cell trụ. Kích thước ghi trực tiếp theo 3 chiều: Dày × Rộng × Dài (mm). Mỗi nhà sản xuất có thể dùng quy ước ký hiệu riêng.
Một số hãng dùng quy ước số liền như “103450”, nghĩa là 10 mm dày, 34 mm rộng, 50 mm dài. Cách đọc này không được chuẩn hóa rộng rãi như cell trụ, nên khi nhận datasheet cell pouch, bạn cần kiểm tra trực tiếp 3 thông số kích thước riêng biệt thay vì suy từ tên. Dải kích thước điển hình trên thị trường: dày 3–15 mm, rộng 30–200 mm, dài 60–300 mm. Dung lượng trải từ 1000 mAh đến hơn 100 Ah tùy kích thước.
Vỏ nhôm ép mềm của cell pouch cho phép tùy chỉnh hình dạng hoàn toàn theo yêu cầu thiết bị. Đây là lý do smartphone, tablet và drone ưa dùng pouch, vì nhà thiết kế có thể định nghĩa kích thước cell theo không gian có sẵn thay vì ngược lại. Tuy nhiên, cell pouch cần khung giữ cứng (holder hoặc frame) để duy trì hình dạng trong quá trình vận hành.
Điểm cần lưu ý khi thiết kế pack dùng pouch: cell pouch có thể phồng theo thời gian do khí CO₂ tích tụ bên trong túi nhôm, đặc biệt khi lão hóa hoặc bị sạc quá mức. Chiều dày thực tế có thể tăng 10–20% sau nhiều chu kỳ. Pack cần dự phòng ít nhất 15% không gian theo chiều dày ngay từ bước thiết kế. Để hiểu cơ chế lớp bên trong của cell pouch, bài mô tả cấu tạo pin lithium đi sâu hơn vào phần này.
Cell prismatic có kích thước như thế nào và các dòng phổ biến hiện nay
Cell prismatic có vỏ cứng bằng nhôm hoặc thép, kích thước ghi theo 3 chiều Dày × Rộng × Cao (mm). Không có mã chuẩn quốc tế thống nhất, nhưng các nhà sản xuất lớn như CATL, EVE và CALB đã tự chuẩn hóa dòng sản phẩm riêng, tạo ra một số kích thước phổ biến trên thị trường.
Dưới đây là 4 cell prismatic LiFePO4 được dùng nhiều nhất trong ứng dụng ESS và xe điện tại Việt Nam hiện nay:
| Cell | Dung lượng | Dày (mm) | Rộng (mm) | Cao (mm) | Ứng dụng |
|---|---|---|---|---|---|
| CATL 272Ah | 272 Ah | 71.7 | 174 | 207.2 | ESS, EV |
| EVE 230Ah | 230 Ah | 72 | 174 | 207 | ESS, xe nâng |
| CALB 100Ah | 100 Ah | 34 | 148 | 205 | ESS vừa, xe điện nhỏ |
| EVE 105Ah | 105 Ah | 36 | 148 | 205 | Pack tự đóng, ESS gia đình |
Vỏ cứng giúp cell prismatic giữ kích thước ổn định, không phồng như pouch. Đây là lợi thế thực tế trong ứng dụng rung động cao như xe nâng hoặc xe tải điện. Khi xếp thành module, cell prismatic cần busbar đồng chất lượng cao và compression fixture để đảm bảo tiếp xúc điện tốt và kiểm soát nở nhiệt đồng đều giữa các cell.
Xu hướng từ 2024 đến 2026 cho thấy cell prismatic LiFePO4 dung lượng lớn (200–320 Ah) đang chiếm ưu thế trong ESS quy mô thương mại và công nghiệp. Đội ngũ kỹ thuật BRD Lab ghi nhận nhu cầu cell prismatic từ 200 Ah trở lên tăng mạnh trong các dự án ESS nhà máy và kho vận trong giai đoạn này, chủ yếu do chi phí lắp ráp pack giảm đáng kể khi số lượng cell ít hơn so với dùng cell trụ.

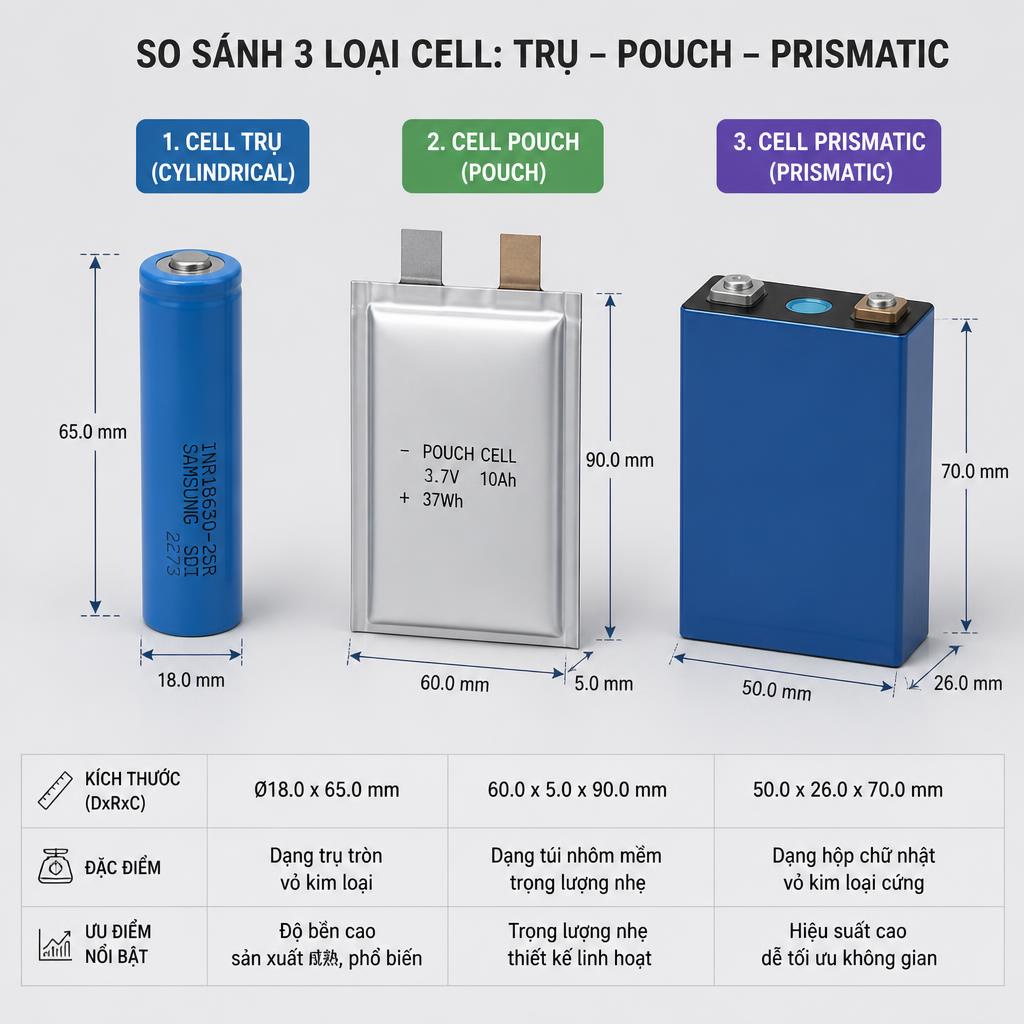

Chọn form factor nào phù hợp với ứng dụng và không gian pack
Không có form factor nào tốt nhất tuyệt đối. Lựa chọn phụ thuộc vào 3 yếu tố: không gian pack, yêu cầu dung lượng và mức độ chuẩn hóa cần thiết. Bảng dưới so sánh 3 dạng cell theo các tiêu chí thực tế nhất khi thiết kế pack.
| Tiêu chí | Cell trụ | Cell pouch | Cell prismatic |
|---|---|---|---|
| Kích thước chuẩn hóa | Cao (mã IEC) | Thấp (tùy hãng) | Trung bình (theo hãng lớn) |
| Độ ổn định kích thước | Cao | Thấp (dễ phồng) | Cao |
| Tùy chỉnh hình dạng | Không | Hoàn toàn | Hạn chế |
| Phù hợp pack tự đóng | Tốt nhất | Khó | Trung bình |
| Phù hợp ESS/EV lớn | Trung bình | Thấp | Tốt nhất |
| Phù hợp thiết bị mỏng | Không | Tốt nhất | Không |
Quy tắc thực tế tôi hay dùng khi tư vấn: nếu không gian pack là hình hộp chữ nhật cố định, cell prismatic hoặc pouch lấp đầy thể tích hiệu quả hơn cell trụ. Cell trụ lãng phí khoảng 30% thể tích pack do khoảng hở không tránh được giữa các hình trụ khi xếp. Bù lại, cell trụ dễ tìm nguồn, giá thấp và tolerance sản xuất được kiểm soát tốt hơn.
Mapping ứng dụng cụ thể sang form factor tối ưu: xe nâng điện dùng prismatic LFP 200 Ah trở lên hoặc cell trụ 32700 LFP; ESS gia đình dùng prismatic 100–280 Ah; pack tự đóng cầm tay dùng 18650 hoặc 21700; drone và thiết bị mỏng dùng pouch. Nếu bạn đang phân vân giữa các tiêu chí chọn cell pin lithium phù hợp nhất cho từng ứng dụng, bài đó đi sâu hơn vào góc độ so sánh hiệu suất thực tế.
Hóa học cell cũng ảnh hưởng đến lựa chọn form factor. LiFePO4 phổ biến hơn trong cell prismatic và trụ cỡ lớn (26650, 32700); NMC thường gặp hơn trong cell trụ nhỏ (18650, 21700) và pouch. Để hiểu rõ sự khác biệt giữa các dòng hóa học này ảnh hưởng thế nào đến hiệu suất vận hành, bạn có thể đọc thêm bài so sánh pin lithium NMC và LiFePO4.
Sau khi nắm hệ thống mã hóa và bảng thông số, người dùng thường còn một số câu hỏi thực tế khi chọn cell cho pack cụ thể. Phần dưới tổng hợp các thắc mắc phổ biến nhất.
Câu hỏi thường gặp về kích thước và form factor pin lithium
Cell 18650 và 21700 khác nhau như thế nào về kích thước?
18650 = Ø18 × 65 mm; 21700 = Ø21 × 70 mm. Cell 21700 có thể tích lớn hơn khoảng 50%, dẫn đến dung lượng cao hơn 30–40% với cùng hóa học. Hai loại không thể hoán đổi trực tiếp trong cùng holder vì kích thước khác nhau hoàn toàn. Pack dùng 21700 cần thiết kế vỏ và holder riêng biệt.
Tại sao cell pouch bị phồng và ảnh hưởng gì đến kích thước pack?
Khí CO₂ tích tụ bên trong túi nhôm khi cell lão hóa hoặc bị sạc quá mức. Chiều dày cell pouch có thể tăng 10–20% sau nhiều chu kỳ sử dụng. Thiết kế pack cần dự phòng ít nhất 15% không gian theo chiều dày để tránh cell bị ép lại gây hỏng hóc cơ học.
Cell prismatic 280Ah và 272Ah có thể dùng thay nhau không?
Kích thước ngoài của hai dòng này gần như giống nhau, xấp xỉ 71.5 mm × 174 mm × 207 mm. Dung lượng chênh lệch khoảng 3%, về lý thuyết có thể dùng trong cùng pack nếu BMS cân bằng tốt. Tuy nhiên, không nên trộn lẫn cell khác dung lượng trong cùng một string để tránh mất cân bằng tích lũy theo thời gian, làm giảm tuổi thọ pack.
Làm thế nào để đo kích thước cell pin lithium chính xác?
Dùng thước kẹp (caliper) độ chính xác 0.01 mm. Đo đường kính tại điểm giữa thân cell, tránh đo tại vị trí hai đầu cực vì có thể bị vát hoặc phình nhẹ. Tolerance bình thường của cell trụ là ±0.5 mm đường kính và ±1 mm chiều dài. Nếu cell đo được vượt quá dải này, cần kiểm tra lại lô hàng trước khi đưa vào đóng pack.
Cell 32700 và 32650 khác nhau ở điểm nào?
Cả hai cùng đường kính 32 mm, chỉ khác chiều dài: 32650 dài 65 mm, 32700 dài 70 mm. Cell 32700 có dung lượng cao hơn khoảng 10–15% do thể tích lớn hơn. Hai loại không thể hoán đổi trong cùng holder. Kiểm tra kỹ chiều dài trước khi đặt hàng, vì nhầm lẫn giữa hai loại này xảy ra khá thường xuyên do tên gọi gần giống nhau.
Tra cứu nhanh thông số kích thước cell pin lithium theo ứng dụng
Bảng dưới giúp bạn đi thẳng từ ứng dụng thực tế sang form factor và mã cell phù hợp nhất.
| Ứng dụng | Form factor | Cell khuyến nghị | Ghi chú |
|---|---|---|---|
| ESS gia đình (5–20 kWh) | Prismatic | LFP 100–280 Ah | Dễ lắp module, kích thước ổn định |
| ESS thương mại (>50 kWh) | Prismatic | LFP 200–320 Ah | CATL, EVE grade A |
| Xe nâng điện | Prismatic / Trụ | LFP 200Ah+ hoặc 32700 | Chịu rung tốt, bền cơ học |
| Xe golf cart | Trụ / Prismatic | 21700 hoặc LFP 100Ah | Cân bằng chi phí và hiệu suất |
| Pack tự đóng cầm tay | Trụ | 18650 / 21700 | Dễ tìm nguồn, giá tốt |
| Drone / thiết bị mỏng | Pouch | Tùy kích thước thiết bị | Cần khung giữ cứng |
| Đèn pin, thiết bị nhỏ | Trụ | 14500 / 18650 | Tương thích chuẩn AA hoặc chuẩn thông dụng |
Khi đóng pack theo yêu cầu thực tế, bước chọn cell đúng kích thước chỉ là điểm khởi đầu. Sau đó cần kiểm tra nội trở từng cell, cân bằng điện áp trước khi ghép nối và cấu hình BMS phù hợp với chuỗi cell đã chọn. Bài hướng dẫn đóng pack pin lithium từng bước đi sâu vào quy trình này nếu bạn đang chuẩn bị tự đóng pack.
Nắm đúng thông số kích thước là nền tảng để thiết kế pack pin hiệu quả
Ba điểm cần nhớ sau bài này. Một: cell trụ dùng mã IEC, đọc được kích thước trực tiếp từ tên gọi mà không cần tra thêm. Hai: cell pouch và prismatic đo theo 3 chiều Dày × Rộng × Cao, không có mã chuẩn quốc tế thống nhất, phải đọc datasheet từng hãng. Ba: form factor quyết định bởi ứng dụng và không gian pack, không phải bởi dung lượng đơn thuần.
Sai lầm phổ biến nhất tôi gặp khi tư vấn là người dùng chọn cell theo dung lượng mà bỏ qua tolerance kích thước và yêu cầu cơ học của vỏ pack. Một pack 48V 100Ah dùng cell 21700 và một pack cùng thông số dùng cell prismatic 100Ah có kích thước vỏ ngoài, trọng lượng và cấu trúc lắp ráp hoàn toàn khác nhau. Hiểu rõ từng dạng cell trước khi thiết kế giúp tránh phải làm lại từ đầu.
